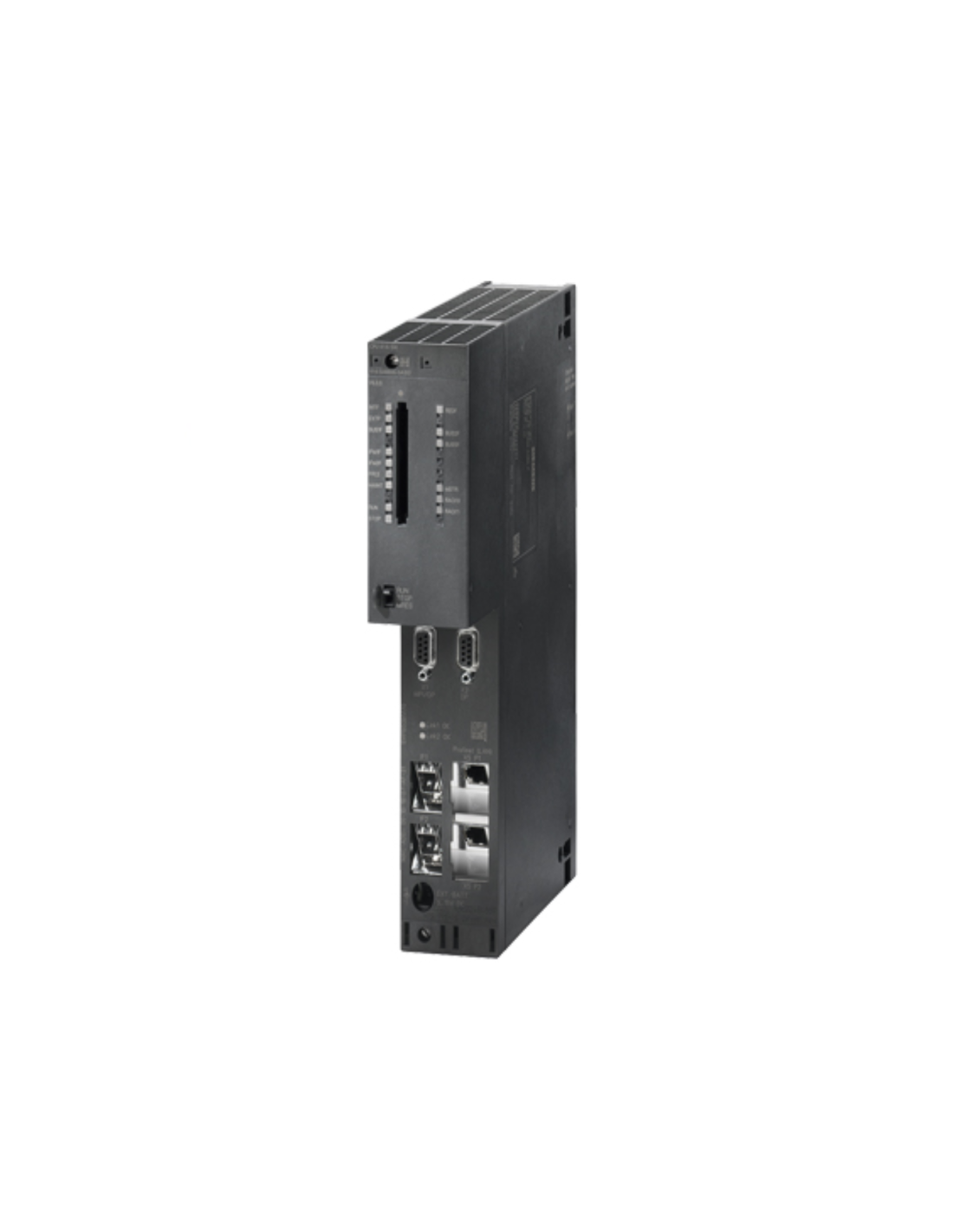

Die Siemens SIMATIC S7-400H-Zentraleinheit CPU 414-5H PN/DP – 6ES7414-5HM06-0AB0 ist für die Systeme S7-400H sowie S7-400F/FH vorgesehen. Die Einheit ist für den Aufbau von Steuerungssystemen mit erhöhter Verfügbarkeit ausgelegt. Die Serie S7-400 / S7-400H / S7-400F/FH gehört zum leistungsstärkeren Teil der SIMATIC-Plattform und wurde als Basis für umfangreiche Automatisierungssysteme in der Fertigung und in der Prozessautomatisierung konzipiert. Die Variante S7-400H ist eine Weiterentwicklung dieser Plattform in Richtung redundanter Betrieb und hoher Betriebskontinuität.
Das CPU-Modell 414-5H PN/DP verfügt über eine 2-Slot-Ausführung und vereint in einer Einheit 5 Schnittstellen: 1 × MPI/DP, 1 × DP, 1 × PROFINET sowie 2 Steckplätze für die Zusammenarbeit mit Synchronisationsmodulen. In dieser Version kommen 4 MB Arbeitsspeicher zum Einsatz, aufgeteilt in 2 MB für das Programm und 2 MB für Daten, sowie ein integrierter Boot-Speicher von 512 KB RAM, der durch Speicherkarten erweitert werden kann. Das Gerät verfügt über eine batteriegestützte Datensicherung, 8 KB Tag-Speicher, unterstützt bis zu 6000 DB-Blöcke, bis zu 3000 FB-Blöcke und 3000 FC-Blöcke, und der maximale lokale Datenbereich beträgt 16 KB.
Der Adressbereich für Ein- und Ausgänge beträgt 8 KB / 8 KB, und der Prozessabbildbereich umfasst ebenfalls 8 KB / 8 KB und ist konfigurierbar. Die CPU unterstützt maximal 65.536 digitale Eingänge und 65.536 digitale Ausgänge sowie 4.096 analoge Eingänge und 4.096 analoge Ausgänge. Zu den integrierten Schnittstellen gehören zwei PROFIBUS-Kanäle sowie eine PROFINET-X5-Schnittstelle mit 2 RJ45-Ports (10/100 Mbit/s), Autosensing, Autonegotiation, Auto-Crossover, MRP-Unterstützung und Systemredundanz. Der integrierte PROFINET-IO-Controller unterstützt bis zu 256 E/A-Geräte, und die Synchronisationsschnittstellen IF1 und IF2 arbeiten mit dem Modul IF 960 bei einer Synchronisationskabellänge von bis zu 10 km zusammen.
Das Modell 6ES7414-5HM06-0AB0 unterstützt 64 S7-Verbindungsressourcen, TCP/IP-, ISO-on-TCP- und UDP-Kommunikation, und für die offene IE-Kommunikation stehen maximal 62 Verbindungen zur Verfügung. Die Einbaumaße der Einheit betragen 50 × 290 × 219 mm, das Gewicht etwa 995 g, die typische Stromaufnahme vom 5-V-DC-Bus beträgt 1,6 A, maximal 1,9 A, und die typische Verlustleistung 7,5 W.
Das Modul 6ES7414-5HM06-0AB0 ist eine CPU, die für den Einsatz in größeren S7-400H- und S7-400F/FH-Stationen vorgesehen ist, wo neben der Leistung selbst auch die Kommunikationsressourcen und die Integration in Objektnetzwerke von Bedeutung sind. Innerhalb der S7-400H-Familie nimmt die CPU-Einheit 414-5H PN/DP die Position eines Prozessors für Systeme ein, in denen nicht nur die Verarbeitung einer großen Anzahl von Signalen und Programmblöcken erforderlich ist, sondern auch die Hardware-Bereitschaft für den redundanten Betrieb.
Konstruktiv und funktional handelt es sich um eine Zentraleinheit für den Bereich der Hochverfügbarkeitsautomation, wie sie typisch für Systeme ist, in denen eine kontinuierliche Steuerung und eine umfangreiche Kommunikationsinfrastruktur erforderlich sind.
