Mit ihren modernen Panorama-Displays, die eine deutlich höhere Auflösung bieten, und den fortschrittlichen Funktionen der SIMATIC BASIC-Serie sind die Panels der zweiten Generation die ideale Serie für einfachere HMI-Anwendungen.

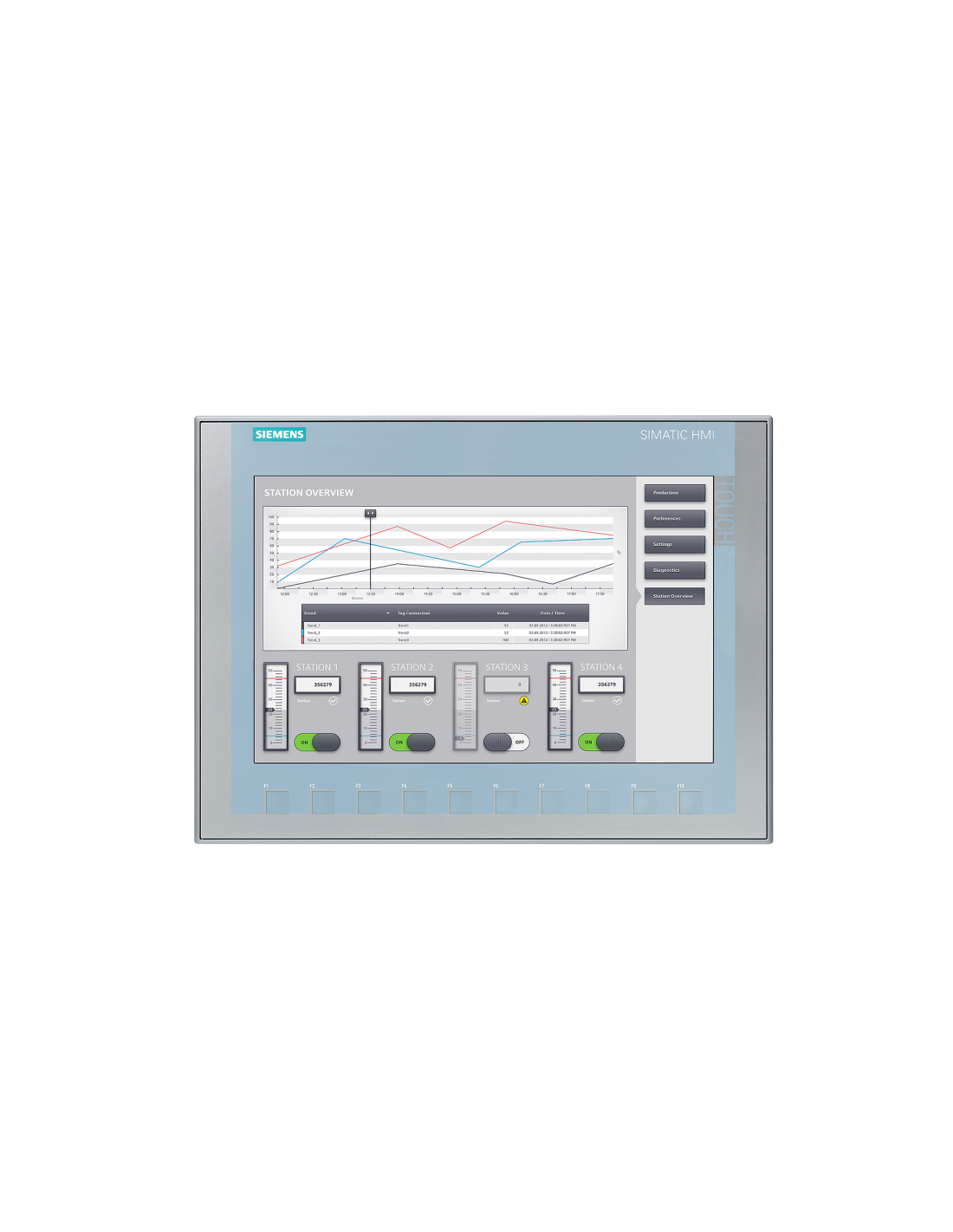

Das Bedienpanel Siemens SIMATIC HMI KTP1200 Basic – 6AV2123-2MB03-0AX0 gehört zur Serie SIMATIC Basic Panels 2nd Generation und ist für Standard-Visualisierungsanwendungen in der Maschinenautomatisierung vorgesehen. Dieses Modell kombiniert einen Touchscreen mit einer Funktionstastatur, was eine komfortable Bedienung sowohl per Touch als auch über physische Tasten ermöglicht, insbesondere in industriellen Umgebungen, in denen das Arbeiten mit Handschuhen erforderlich ist oder eine erhöhte Zuverlässigkeit der Bedienung gefragt ist. Das Panel ist mit einem 12-Zoll-TFT-Bildschirm ausgestattet, der eine gute Lesbarkeit von Prozessvisualisierungen, Alarmen und Diagnosedaten bei gleichzeitig überschaubaren Einbaumaßen gewährleistet.
Das KTP1200 Basic unterstützt die Kommunikation ausschließlich über die Ethernet/Profinet-Schnittstelle (RJ45), was eine direkte Integration in SIMATIC-Steuerungen ermöglicht, insbesondere in die Produktfamilien S7-1200 und S7-1500. Die Konfiguration des Panels erfolgt in der TIA-Portal-Umgebung unter Verwendung von WinCC Basic. Das Panel wurde als kostengünstige und funktionale HMI-Lösung für Serienmaschinen, Bedienplätze und Anwendungen konzipiert, bei denen keine erweiterten Archivierungsfunktionen und keine Multiprotokoll-Kommunikation erforderlich sind.
Die nächste Generation der BASIC-Geräteserie bietet eine kombinierte Bedienung über Tasten und Touchscreen. Die innovative Benutzeroberfläche des KTP1200 gewährleistet dank eines neuen Grafik- und Navigationssystems ein breites Spektrum an Bedienmöglichkeiten bei höchster Benutzerfreundlichkeit. Die USB-Schnittstelle ermöglicht den Anschluss zusätzlicher Eingabegeräte wie Tastaturen, Mäuse oder Barcode-Scanner und erleichtert die Datenspeicherung auf USB-Speichermedien. Die Bedienfelder sind vollständig kompatibel mit den Bedienfeldern der COMFORT-Serie. Erhöhte Lebensdauer des Displays dank der Möglichkeit, die Helligkeit der LED-Hintergrundbeleuchtung anzupassen; das Display lässt sich um bis zu 100 % abdunkeln, um sich an alle Lichtverhältnisse anzupassen, wodurch es zudem besonders energieeffizient ist.
Die hohe Leistungsfähigkeit des Panels 6AV2123-2MB03-0AX0, die Funktionalität der SIMATIC-Serie sowie die integrierten Schnittstellen sorgen für eine intuitive und komfortable Navigation in anspruchsvollen Anwendungen. Die Panels können auch vertikal installiert werden und gewährleisten so eine komfortable Bedienung in jeder Anordnung.
