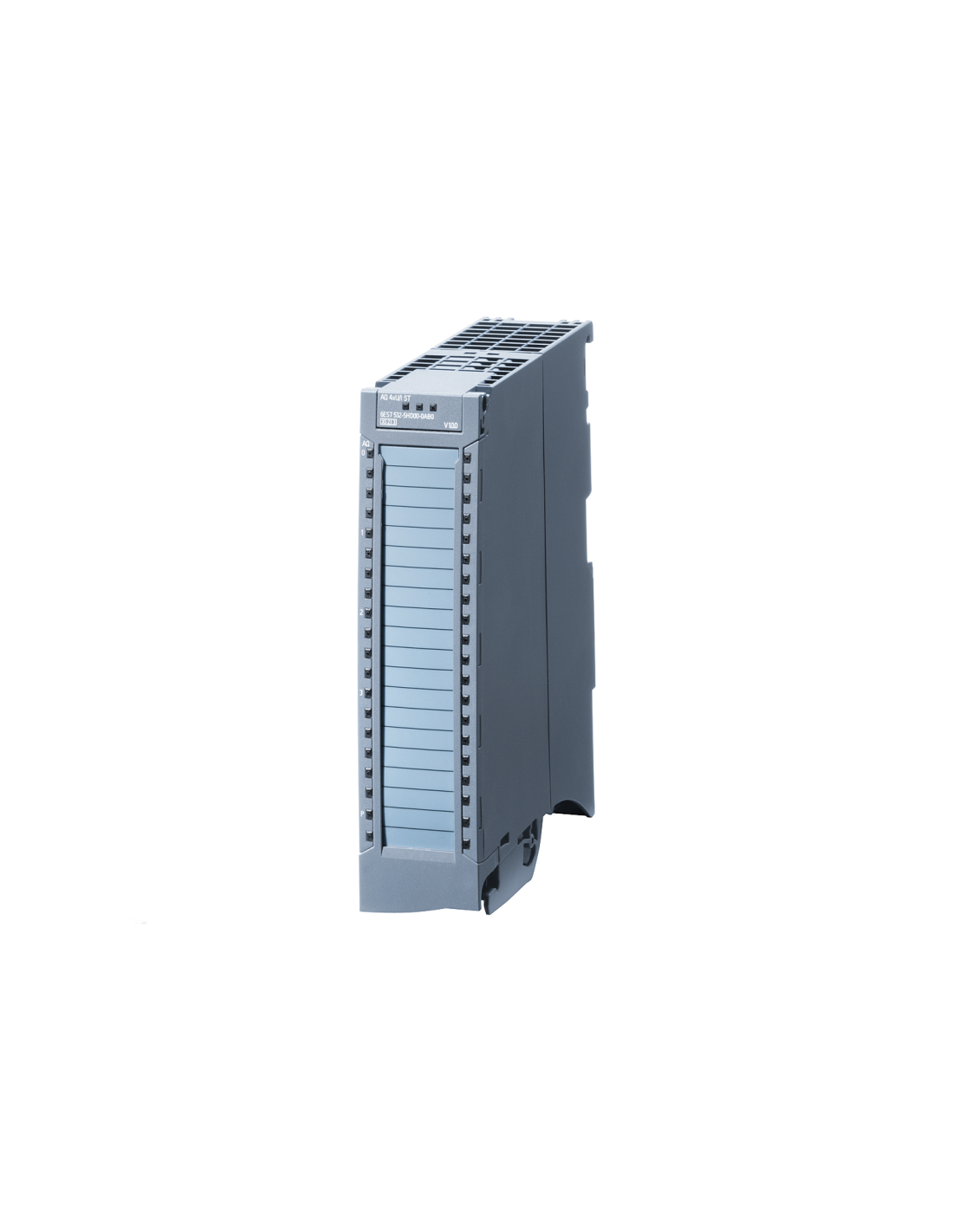

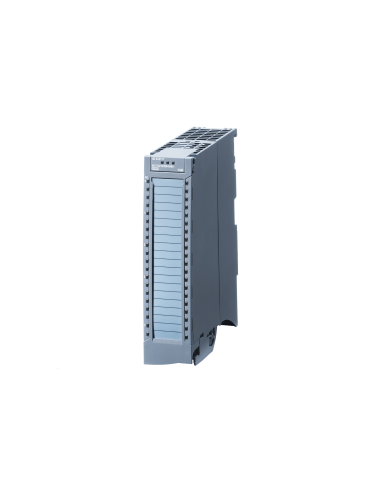

Modul 6ES7532-5HD00-0AB0 ist ein analoges Ausgangsmodul vom Typ SIMATIC S7-1500 AQ 4xU/I ST der Firma Siemens, das zur Erzeugung von Analogsignalen in Steuerungssystemen auf Basis von SIMATIC S7-1500-Steuerungen vorgesehen ist. Das Gerät verfügt über vier Analogausgänge, die individuell als Spannungs- oder Stromausgänge parametriert werden können, was die direkte Ansteuerung von Aktoren ermöglicht, die mit Standard-Analogsignalen arbeiten. Die Ausgangskanäle arbeiten in einer gemeinsamen Gruppe von vier Kanälen, was einheitliche Umwandlungsparameter und gemeinsame Signalaktualisierungszeiten innerhalb des Moduls bedeutet.
Die Digital-Analog-Wandlung erfolgt mit einer Auflösung von 16 Bit, und die Ausgangsgenauigkeit des Moduls beträgt ±0,3 %, was eine präzise Wiedergabe der Sollwerte in Regel- und Steuerungsanwendungen ermöglicht. Das Modul unterstützt die Standard-Signalbereiche 0…10 V, ±10 V, 0…20 mA sowie 4…20 mA, die über die Entwicklungsumgebung TIA Portal (STEP 7) ausgewählt und parametriert werden. Die Konfiguration umfasst den Signaltyp für jeden Kanal, das Verhalten der Ausgänge im Fehlerfall sowie Diagnoseeinstellungen.
Das Modul bietet eine kanalbezogene Diagnose, die die Erkennung typischer Fehlerzustände der Analogausgänge wie Überlast, Kurzschluss oder Unterbrechung im Stromkreis ermöglicht. Bei Erkennung eines Fehlers können Ersatzwerte definiert werden, die entsprechend der Benutzerkonfiguration automatisch an die Ausgänge ausgegeben werden. Die Stromversorgung des Moduls erfolgt über 24 V DC, und der Datenaustausch mit der Zentraleinheit erfolgt über den Systembus der SIMATIC S7-1500-Plattform, was eine vollständige Hardware- und Software-Integration innerhalb eines Steuerungsprojekts gewährleistet.
Die analogen Ausgangsmodule SIMATIC S7-1500 der Serie SM 532 sind Teil der Familie der analogen SM 53x-Module, die sowohl analoge Ein- als auch Ausgänge umfasst. Diese Serie wurde für die flexible Konfiguration von Steuerungssystemen entwickelt und ermöglicht die Auswahl der Module hinsichtlich der Anzahl der Kanäle, des Signaltyps und der Verarbeitungsparameter. Alle Module der Baureihe SM 53x werden in der TIA-Portal-Umgebung parametriert, wobei ein einheitliches Konzept für Konfiguration, Diagnose und Integration in die SIMATIC S7-1500-Steuerung zum Tragen kommt.
Innerhalb der Serie sind verschiedene Funktionsklassen verfügbar. Die ST-Varianten (Standard), zu denen das Modell 6ES7532-5HD00-0AB0 gehört, sind für typische Automatisierungsanwendungen vorgesehen und bieten Standardgenauigkeit, -auflösung sowie -diagnosefunktionen. Die HF-Varianten (High Feature) bieten erweiterte Funktionalität, höhere Genauigkeit und umfangreichere Diagnosemöglichkeiten, während die HS-Varianten (High Speed) in Anwendungen zum Einsatz kommen, die sehr kurze Wandlungszeiten und eine schnelle Aktualisierung der Analogsignale erfordern.
Die Module der Serie SM 53x sind zudem in verschiedenen Ausführungen mit unterschiedlicher mechanischer Breite erhältlich. Es sind schmale Ausführungen mit einer Breite von 25 mm für Anwendungen mit hoher Kanaldichte sowie breite Ausführungen mit einer Breite von 35 mm für Module mit einer größeren Anzahl von Kanälen oder erweiterter Funktionalität erhältlich. Durch die Wahl der Modulbreite lassen sich sowohl der Hardware-Aufbau des Controllers als auch die Zugänglichkeit der Klemmen bei der Montage und Wartung der Anlage optimieren.
