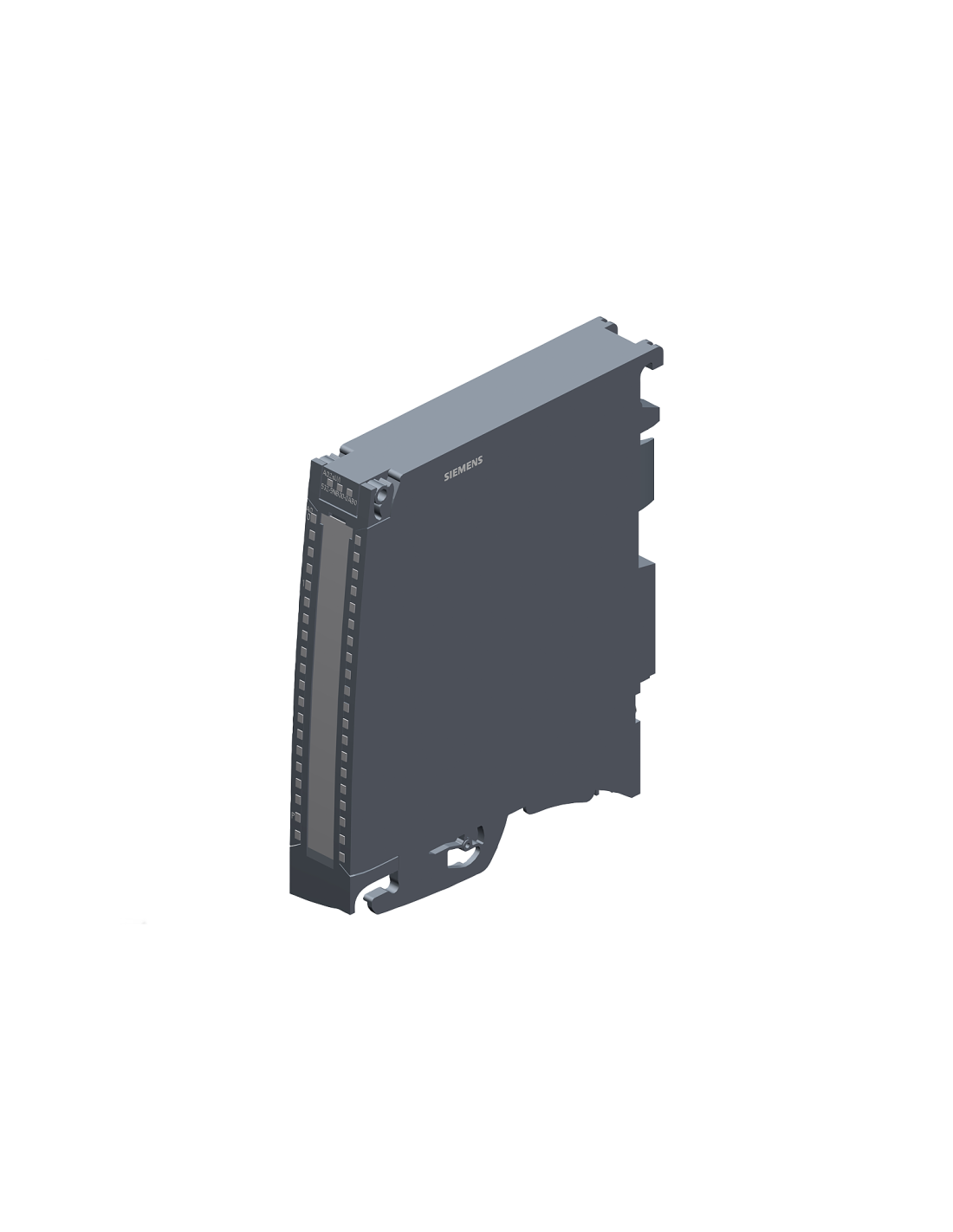

Siemens SIMATIC S7-1500-Modul – 6ES7532-5NB00-0AB0 ist ein analoges Ausgangsmodul vom Typ SIMATIC S7-1500 AQ 2xU/I ST, das für die präzise Erzeugung analoger Signale in modernen industriellen Automatisierungssystemen ausgelegt ist. Das Gerät verfügt über zwei Analogausgänge, die individuell als Spannungs- oder Stromausgänge konfiguriert werden können, was eine flexible Ansteuerung von Aktoren ermöglicht. Das Modul arbeitet mit einer Auflösung von 16 Bit und gewährleistet eine Ausgangsgenauigkeit von ±0,3 %, wodurch hohe Präzision und Signalstabilität in Anwendungen gewährleistet sind, die eine genaue Wiedergabe der Steuerwerte erfordern. Beide Ausgangskanäle arbeiten in einer gemeinsamen Gruppe, was einheitliche Umwandlungsparameter und eine Synchronisation der Signale innerhalb des Moduls bedeutet.
Das Modul unterstützt die Standard-Signalbereiche 0…10 V, ±10 V, 0…20 mA sowie 4…20 mA, die über die Entwicklungsumgebung TIA Portal (STEP 7) parametriert werden. Die Konfiguration umfasst sowohl die Auswahl des Signaltyps als auch Diagnoseeinstellungen und das Verhalten der Ausgänge im Fehlerfall.
Das Modul stellt kanalbezogene Diagnosefunktionen zur Verfügung, mit denen typische Fehlerzustände der Analogausgänge, wie z. B. Überlastung oder Unterbrechung im Stromkreis, erkannt werden können. Im Fehlerfall können Ersatzwerte definiert werden, die entsprechend der Benutzerkonfiguration automatisch an die Ausgänge ausgegeben werden, was ein kontrolliertes Verhalten der Ausgangssignale ermöglicht. Die Stromversorgung des Moduls erfolgt mit 24 V DC, und die Kommunikation mit der Zentraleinheit erfolgt über den Systembus der SIMATIC S7-1500-Steuerung. Das Modul lässt sich vollständig in die Systemarchitektur integrieren, und seine Parameter, Diagnosedaten sowie Betriebszustände sind direkt aus dem Projekt der Steuerung heraus abrufbar.
