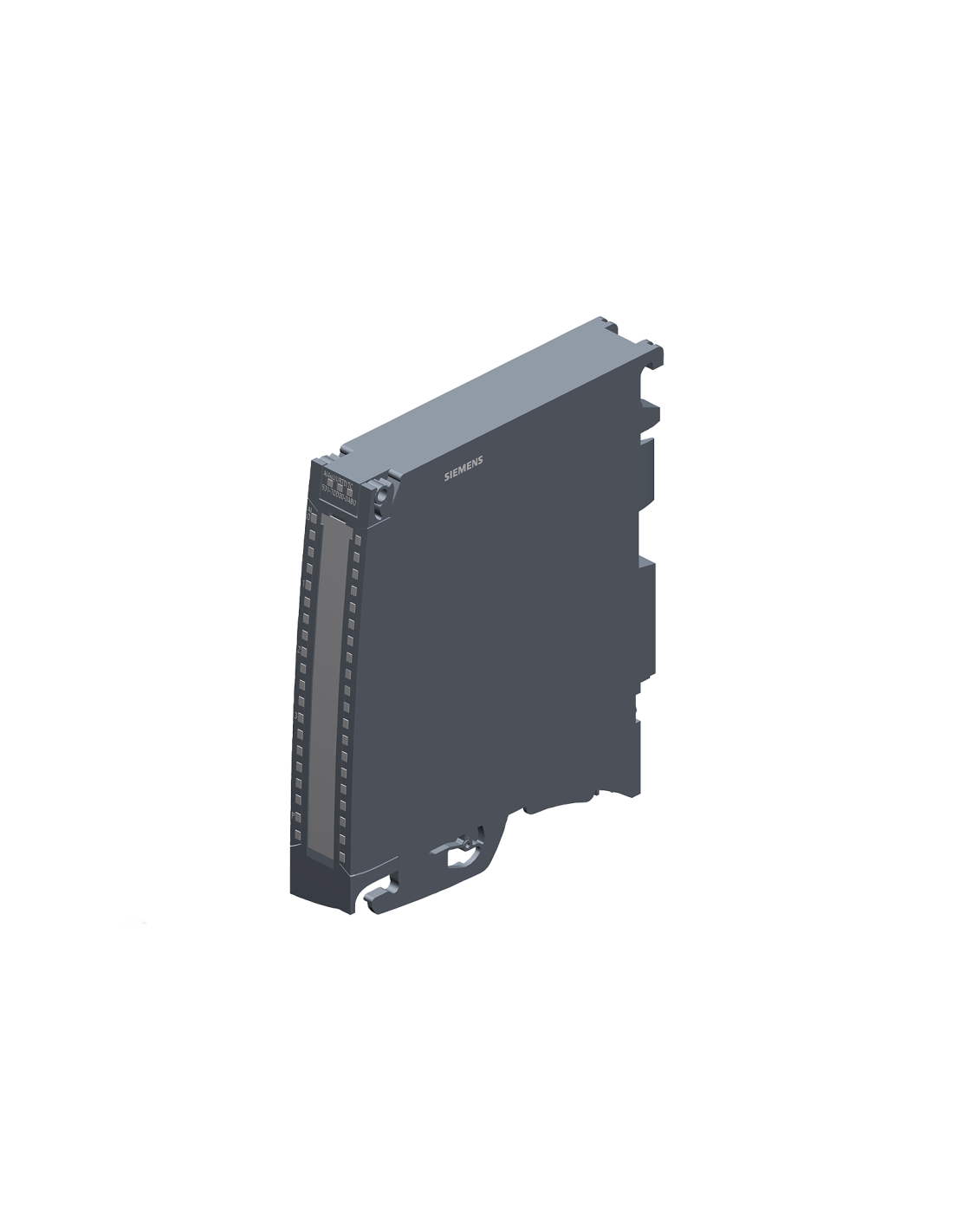

Analogmodul Siemens SIMATIC S7-1500 – 6ES7531-7QD00-0AB0 ist ein analoges Eingangsmodul vom Typ ST (Standard), das für SIMATIC S7-1500-Systeme sowie für dezentrale ET 200MP-Stationen vorgesehen ist. Das Gerät gewährleistet eine Messgenauigkeit von 0,3 %, was eine stabile und wiederholbare Signalerfassung in Prozess- und Maschinenanwendungen ermöglicht. Alle vier Kanäle arbeiten in einer gemeinsamen Messgruppe, was einheitliche Abtast- und Wandlungsparameter für das gesamte Modul bedeutet; für Widerstandsmessungen und RTD-Messungen stehen zwei dedizierte Messkanäle zur Verfügung.
Das Modul unterstützt Spannungs- und Strommessungen auf allen Kanälen sowie Thermoelementmessungen (TC) auf vier Kanälen und RTD- und Widerstandsmessungen auf den Kanälen 0 und 2. Die Auflösung der Signalverarbeitung beträgt 16 Bit einschließlich Vorzeichen, was eine genaue Wiedergabe der Prozesswerte auch in niedrigen Messbereichen ermöglicht. Dadurch eignet sich das 6ES7531-7QD00-0AB0 sowohl für Standardanwendungen als auch für Systeme, die eine präzise Überwachung von Temperatur, Spannung oder Strom erfordern.
Das Modul bietet erweiterte Diagnosefunktionen sowie Hardware-Interrupts, die für jeden Kanal individuell konfigurierbar sind und eine schnelle Erkennung von Schwellenwertüberschreitungen und Messfehlern ermöglichen. Zudem werden die Neukonfiguration und Kalibrierung im RUN-Modus unterstützt, wodurch Parameter geändert werden können, ohne den Betrieb der Steuerung anzuhalten. Der Aufbau des Moduls und die vollständige Integration in die SIMATIC S7-1500-Familie gewährleisten hohe Zuverlässigkeit, eine einfache Parametrierung in der TIA-Portal-Umgebung sowie die Konformität mit den Anforderungen moderner industrieller Automatisierungssysteme.
Das Modul ermöglicht die anwendungsgerechte Konfiguration der Messart (Spannung, Strom, RTD/Widerstand, Thermoelemente), und die integrierten Diagnosefunktionen können pro Kanal parametriert werden, was die Instandhaltung erleichtert und die Lokalisierung typischer Probleme beschleunigt (z. B. fehlende Versorgungsspannung, Leitungsbruch, Bereichsüberschreitung). Für Anwendungen, die eine ereignisgesteuerte Reaktion erfordern, unterstützt das Modul Hardware-Interrupts bei Schwellenwertüberschreitungen, die pro Kanal konfiguriert werden können (zwei untere und zwei obere Schwellenwerte). In den technischen Daten weist der Hersteller außerdem auf die Möglichkeit hin, mit Betriebsfunktionen wie Neukonfiguration im RUN-Modus, Kalibrierung im RUN-Modus und dem MSI-Modus zu arbeiten.
