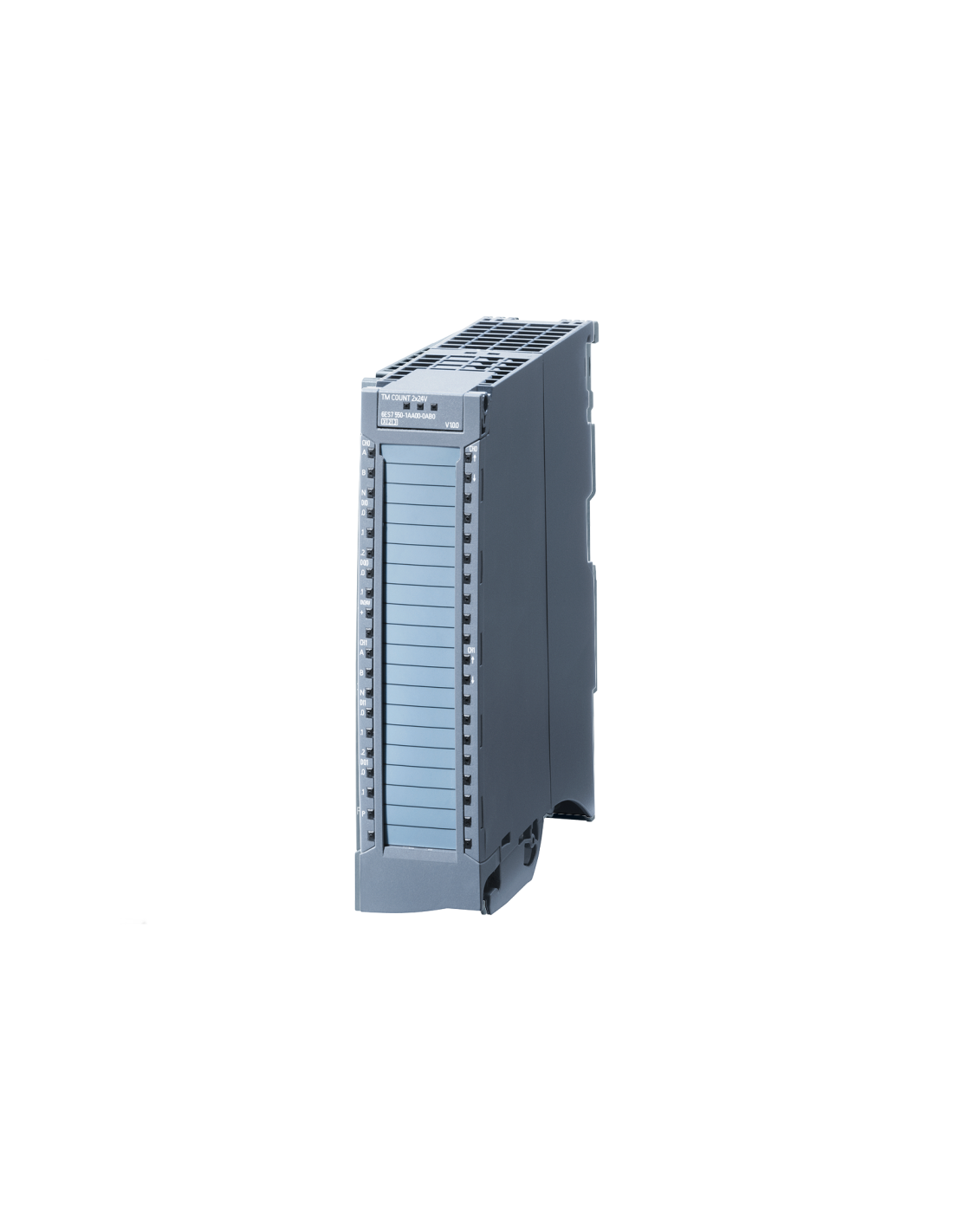

Siemens – 6ES7550-1AA00-0AB0 ist ein TM Count 2x24V-Technologiemodul aus der SIMATIC S7-1500-Familie, das für schnelles Zählen, Messen und die Verarbeitung von Positioniersignalen ausgelegt ist. 2-Kanal-Modul für den Betrieb mit einem 24-V-Inkrementalgeber oder einem Impulsgeber. Pro Kanal stehen 3 digitale Eingänge und 2 digitale Ausgänge zur Verfügung, was insgesamt 6 DI-Eingänge und 4 DQ-Ausgänge in einem Modul ergibt.
Das TM Count 2x24V gehört zu einer Gruppe von Modulen, die die S7-1500-Station um Funktionen erweitern, die von Standard-Binärmodulen nicht bereitgestellt werden. In dieser Version sind der Betrieb mit dem technologischen Objekt TO High_Speed_Counter, die Unterstützung des Modus „Position input for Motion Control“, kontinuierliches Zählen, Hardware- und Software-Gating, die Capture-Funktion, Synchronisation sowie die Messung von Frequenz und Taktzeit vorgesehen. Das Modul unterstützt die Signale „Pulse“ (A), „Pulse + Direction“ (B), „Count up / Count down“, „Inkrementalgeber A/B“ sowie „Inkrementalgeber A/B/N“, wobei die Zählfrequenz bei vierfacher Auswertung bis zu 800 kHz erreicht.
Das Modul ist für eine Versorgungsspannung von 24 V DC ausgelegt, mit einem zulässigen Bereich von 19,2...28,8 V DC. Das Modul verfügt über einen gemeinsamen 24-V-DC-Ausgang zur Versorgung der an die digitalen Eingänge angeschlossenen Encoder und Sensoren, mit Kurzschluss- und Überlastüberwachung. Die digitalen Ausgänge sind als 24-V-Sourcing-Transistorausgänge ausgeführt, mit einem Nennstrom von 0,5 A pro Ausgang, Kurzschluss- und Überlastschutz sowie kurzen Schaltzeiten. Das Modul verfügt über einen 40-poligen Frontstecker sowie ein separates 4-poliges Netzteil.
Das Modul 6ES7550-1AA00-0AB0 kann sowohl zentral im S7-1500-System als auch in dezentralen Systemen eingesetzt werden, die mit SIMATIC S7-300, S7-400, S7-1200, S7-1500, einem Standard-PROFIBUS-Master sowie einem Standard-PROFINET-Controller zusammenarbeiten. Das Modul unterstützt zudem den isochronen Modus, was bei Aufgaben von Bedeutung ist, die eine synchronisierte Signalverarbeitung in einem festen Systemzyklus erfordern.
Im Bereich der Diagnose sind ein Diagnosealarm, eine Hardware-Unterbrechung sowie die Überwachung von Zuständen wie fehlende Versorgungsspannung, Kurzschluss oder Überlastung der Encoder-Stromversorgung, Fehler der digitalen Ausgänge, Fehler beim A/B-Signalübergang, Leitungsunterbrechung und Überhitzung. An der Vorderseite befinden sich die LEDs RUN, ERROR, MAINT, PWR sowie Anzeigen für den Kanalstatus und die Kanal-Diagnose. Das Modul hat die Abmessungen 35 × 147 × 129 mm und ein Gewicht von ca. 250 g.
