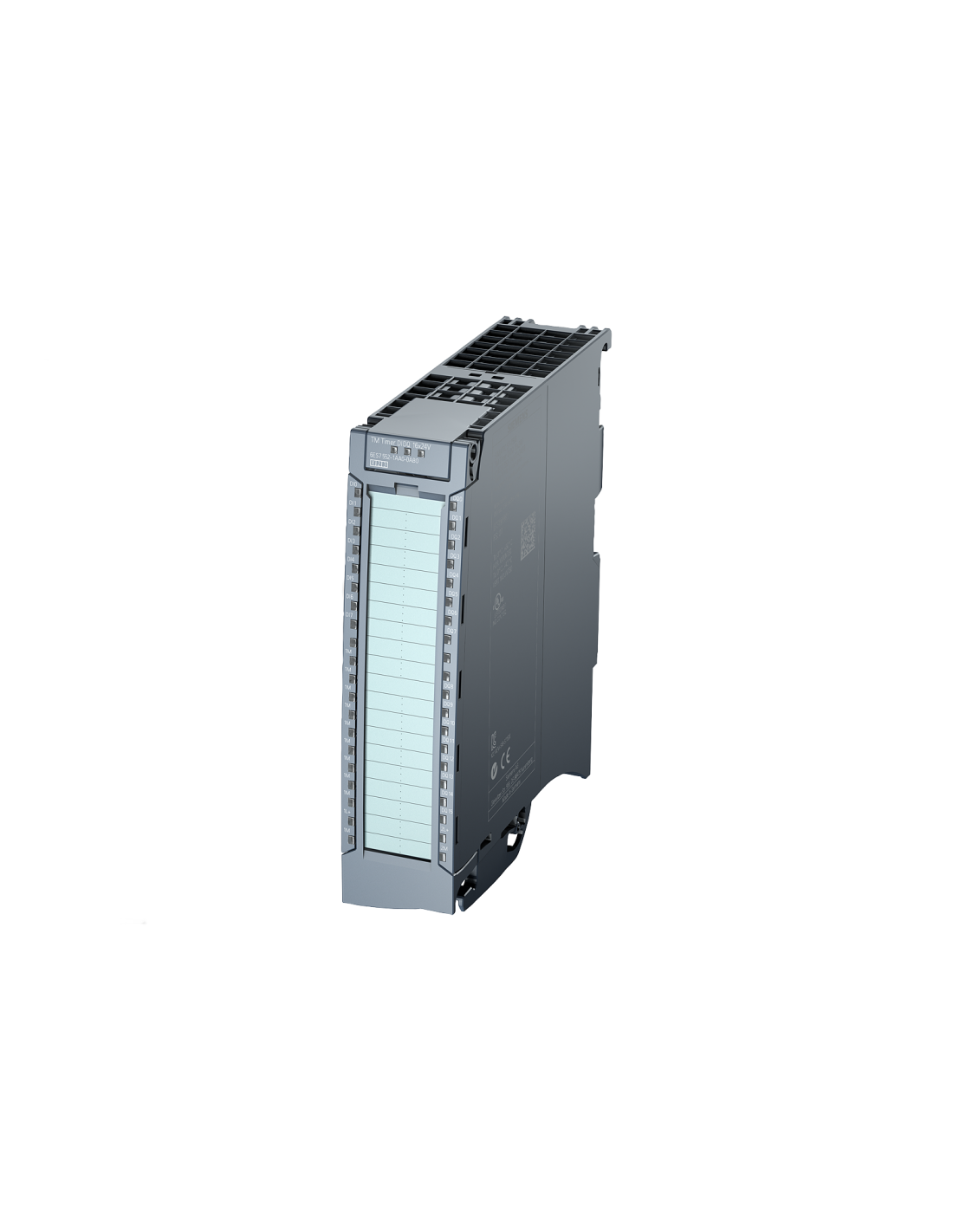

Technologiemodul – Das Modul 6ES7552-1AA00-0AB0 TM Timer DIDQ 16x24V aus der Siemens SIMATIC S7-1500-Familie ist für die Umsetzung von Aufgaben konzipiert, die auf zeitgesteuerten digitalen Ein- und Ausgängen basieren. Dieses Modul gehört zu einer Gruppe von Technologiemodulen, die die Standard-S7-1500-Station um Funktionen erweitern, die eine präzise Zeitabhängigkeit, deterministisches Umschalten von Signalen und den Betrieb im isochronen Modus erfordern. Das Modul wird auf die S7-1500-Schiene montiert; die Konfiguration ist im STEP 7 TIA Portal ab V13 Update 3 verfügbar.
Das Modell TM Timer DIDQ 16x24V arbeitet mit maximal 8 digitalen Eingängen und 16 digitalen Ausgängen, wobei die tatsächliche Anzahl der Ein- und Ausgänge von der gewählten Kanalkonfiguration abhängt. Das Modul unterstützt die Konfigurationen 0 DI / 16 DQ, 3 DI / 13 DQ, 4 DI / 12 DQ sowie 8 DI / 8 DQ, sodass es sowohl für eine größere Anzahl zeitgesteuerter Ausgänge als auch für gemischte Konfigurationen mit einem höheren Anteil an Eingängen eingerichtet werden kann. Die Ein- und Ausgänge sind elektrisch in Gruppen zu je 8 unterteilt, und die Signale, die Stromversorgung sowie die Encoder-Leitungen werden über einen 40-poligen Frontstecker an das Modul angeschlossen.
Das Modul 6ES7552-1AA00-0AB0 unterstützt Zeitstempel an den Eingängen, zeitgesteuertes Schalten der Ausgänge, Oversampling von Ein- und Ausgängen, Zähler sowie die Zählung über einen Inkrementalgeber. Für die Eingänge stehen maximal 8 Kanäle mit Zeitstempel, 4 Zähler, 4 Zählerkanäle für den Inkrementalgeber sowie 8 Eingänge mit Oversampling zur Verfügung. Auf der Ausgangsseite unterstützt das Modul bis zu 16 zeitgestützte Ausgänge, bis zu 16 PWM-Ausgänge sowie Ausgänge mit Oversampling-Funktion. Im isochronen Modus werden der Programmzyklus, die Signalübertragung und die Verarbeitung im Modul selbst synchronisiert, was die Grundlage für die Funktionen Timer DI, Timer DQ und Oversampling bildet.
Das Modul arbeitet mit zwei Lastspannungen 1L+ und 2L+, beide mit einem Nennwert von 24 V DC und einem zulässigen Bereich von 19,2...28,8 V DC, mit Verpolungsschutz. Die digitalen Ausgänge können als Current-Sourcing-Ausgänge betrieben werden, im High-Speed-Ausgangsmodus auch als Current-Sinking-Ausgänge. Bei den Standardausgängen beträgt die maximale ohmsche Last 0,5 A, im High-Speed-Modus hingegen 0,1 A. Das Modul verfügt außerdem über einen 24-V-Encoder-Versorgungsausgang, einen Kurzschlussschutz, eine Leistungsaufnahme von der Backplane von 1,3 W, eine typische Verlustleistung von 5 W, eine Kanaltrennung zur Backplane sowie eine Isolationsprüfung bei 707 V DC.
Der TM Timer DIDQ 16x24V kann zentral im S7-1500-System sowie im dezentralen Modus betrieben werden. Der Betriebstemperaturbereich beträgt 0...60 °C bei horizontaler Montage und 0...40 °C bei vertikaler Montage.
