Kommunikationsmodule erweitern den Umfang der gesamten Kommunikationsmöglichkeiten durch zusätzliche Funktionen und Schnittstellen.

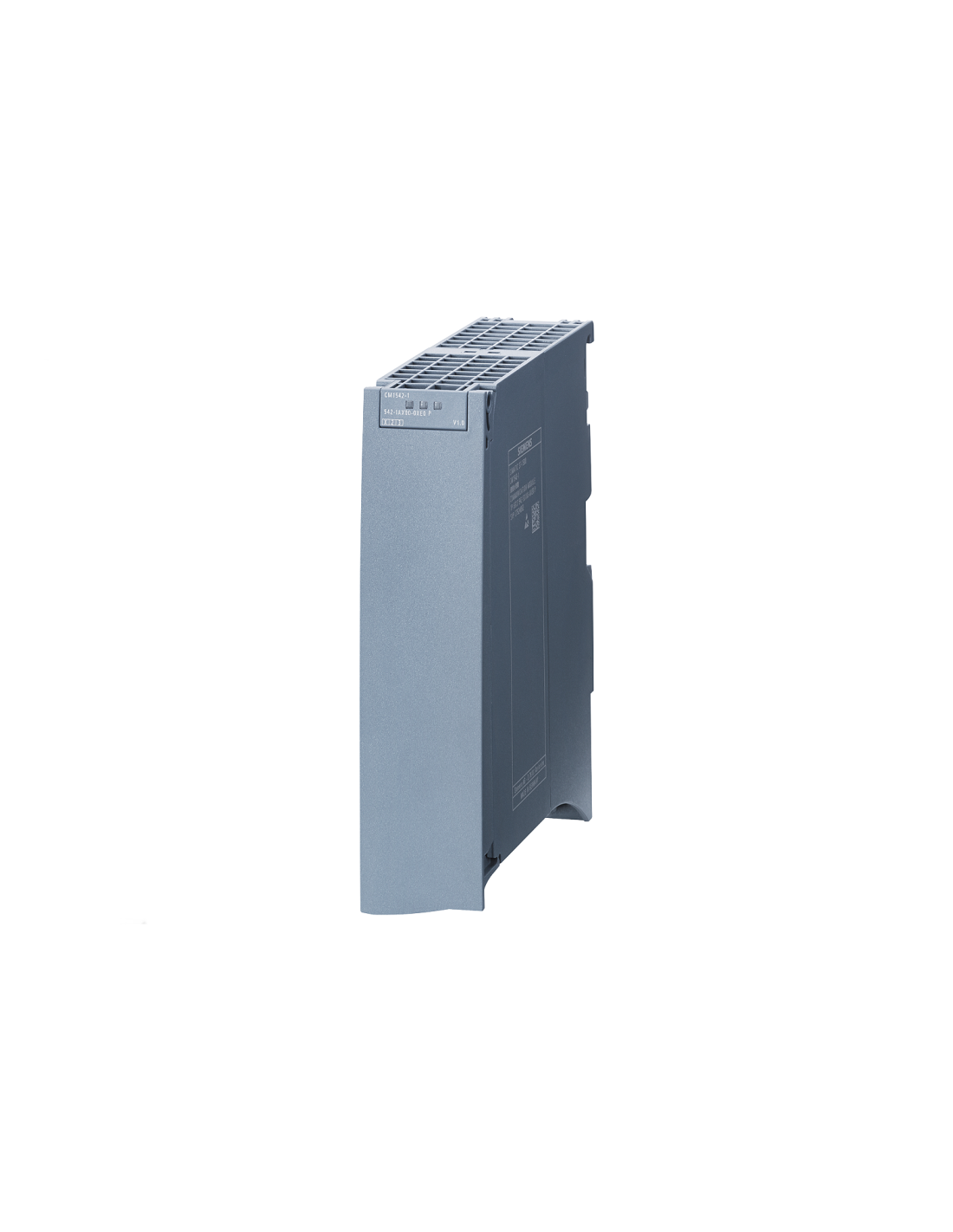

Das Kommunikationsmodul CM 1542-1 von Siemens – 6GK7542-1AX00-0XE0 – ist ein Gerät aus der SIMATIC S7-1500-Familie, das dazu dient, die Station als IO-Controller oder IO-Device an das PROFINET-Netzwerk anzuschließen. Das Modul erweitert die Station um eine PROFINET-Schnittstelle mit einem 2-Port-Switch; es verfügt über zwei RJ45-Buchsen, die mit einer Geschwindigkeit von 10/100 Mbit/s arbeiten. Konstruktiv handelt es sich um ein kompaktes Modul für den Einbau in ein S7-1500-Rack auf der Montageschiene dieser Serie.
Das Modul CM 1542-1 – 6GK7542-1AX00-0XE0 gehört zur Gruppe der Kommunikationsmodule, die zur Entlastung der Standard-CPU-Schnittstellen und zur Erweiterung der Station um zusätzliche industrielle Kommunikation über Ethernet vorgesehen sind. In dieser Ausführung werden TCP, ISO-on-TCP, UDP, S7-Kommunikation, PG/HMI-Kommunikation, Multicast über UDP, SNMPv1 sowie Zeitsynchronisation über NTP unterstützt. Das Modul kann auch in eine Ringtopologie mit MRP-Unterstützung eingebunden werden, und die Ethernet-Ports arbeiten mit Auto-Crossover, Auto-Negotiation sowie im Halb-/Vollduplex-Modus.
Was die Kommunikationsressourcen betrifft, stellt das Modul 64 konfigurierbare Verbindungen für Industrial Ethernet sowie 1 PG-Verbindung zur Verfügung. Für die offene Kommunikation stehen TCP-, ISO-on-TCP- und UDP-Verbindungen sowie 1 E-Mail-Verbindung zur Verfügung; die Gesamtzahl dieser Verbindungstypen kann bis zu 64 betragen.
In der S7-Kommunikation stehen bis zu 64 S7-Verbindungen zur Verfügung. Als PROFINET-IO-Controller unterstützt das Modul bis zu 128 E/A-Geräte, darunter maximal 64 IRT-Geräte, mit einem Datenbereich von bis zu 8.192 Byte Eingangsdaten und 8.192 Byte Ausgangsdaten für alle Geräte.
Das Modul wird über den 15-V-Backplane-Bus der S7-1500 mit Strom versorgt. Die typische Stromaufnahme beträgt 220 mA, die typische Verlustleistung 3,3 W. Das Gehäuse hat die Schutzart IP20, Abmessungen von 35 × 147 × 129 mm und ein Gewicht von 400 g. Die zulässige Betriebstemperatur beträgt 0...60 °C bei horizontaler Montage und 0...40 °C bei vertikaler Montage, während die Lager- und Transporttemperatur -40...70 °C beträgt. Auf der Vorderseite des Moduls befinden sich Status- und Diagnose-LEDs; die Diagnose kann auch über die CPU-Funktionen und die Netzwerkmechanismen des Moduls erfolgen.
