Kommunikationsmodule erweitern den Umfang der gesamten Kommunikationsmöglichkeiten durch zusätzliche Funktionen und Schnittstellen.

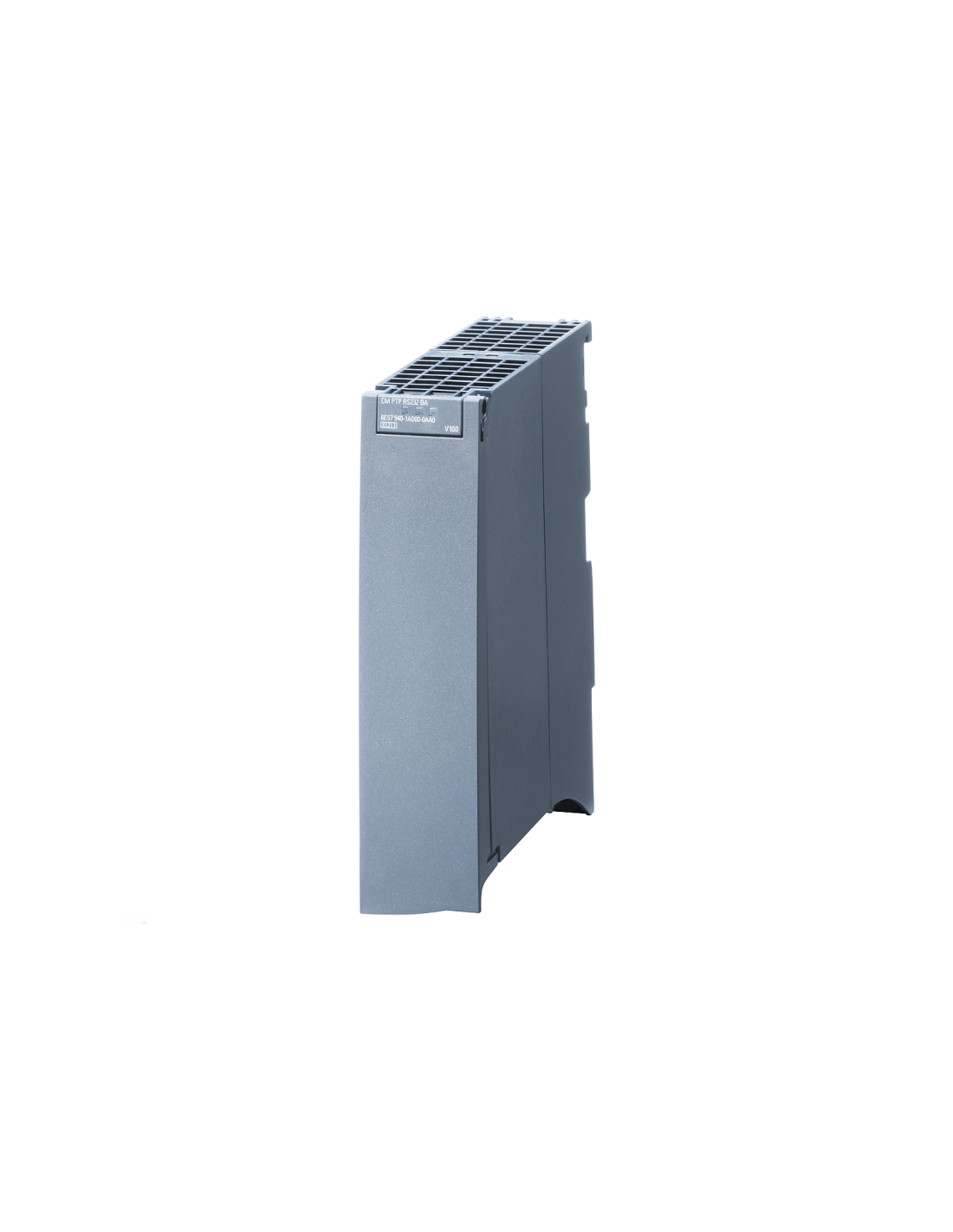

Siemens 6ES7540-1AB00-0AA0 ist ein CM PtP RS422/485 BA-Kommunikationsmodul aus der Siemens SIMATIC S7-1500-Serie, das für die Realisierung von seriellen Punkt-zu-Punkt-Verbindungen nach den Standards RS422 und RS485 vorgesehen ist. Das Modul erweitert die Steuerung um eine serielle Schnittstelle und ist in der Ausführung Basic BA ausgeführt, wobei die Kommunikation über eine 15-polige Sub-D-Buchse erfolgt.
Das CM PtP RS422/485 BA gehört zu einer Gruppe von Modulen, die die S7-1500 um klassische serielle Kommunikation mit externen Geräten, Steuerungen, Computern und Geräten mit RS422/RS485-Schnittstellen erweitern. Das Modul kann zentral im S7-1500-System oder dezentral unter Verwendung des IM 155-5 betrieben werden, auch in Umgebungen, die auf S7-300, S7-400 und Steuerungen anderer Hersteller basieren. Die Übertragungsrate liegt zwischen 300 und 19,2 kbit/s, die maximale Rahmenlänge beträgt 1 kB, und der Telegrammpuffer hat eine Kapazität von 2 kB und kann bis zu 255 Telegramme speichern. In dieser Version werden die Protokolle Freeport und 3964(R) unterstützt, und das USS-Protokoll kann mithilfe der in STEP 7 (TIA Portal) verfügbaren Befehle implementiert werden.
Das Modul unterstützt RS485 und RS422 mit einer maximalen Leitungslänge von 1200 m. Für RS422 ist eine 4-Draht-Vollduplex-Verbindung vorgesehen, während eine 4-Draht-Multipoint-Verbindung nicht unterstützt wird. Das Modul wird über den Backplane-Bus der S7-1500-Station mit Strom versorgt, nimmt typischerweise 43 mA auf, hat eine Leistungsaufnahme von der Backplane von 0,65 W und eine typische Verlustleistung von 0,6 W. Die Schnittstelle ist vom internen Bus getrennt, und die Isolationsprüfung wurde bei 707 V DC durchgeführt.
Das Modul 6ES7540-1AB00-0AA0 ist 35 mm breit und für die Montage auf einer S7-1500-Schiene vorgesehen. Der Betriebstemperaturbereich liegt bei 0...60 °C bei horizontaler Montage und 0...40 °C bei vertikaler Montage. Das Modul verfügt über Diagnosefunktionen, einen Diagnosealarm, eine Drahtbruchüberwachung sowie LED-Anzeigen für RUN, ERROR, RXD und TXD.
