Kommunikationsmodule erweitern den Umfang der gesamten Kommunikationsmöglichkeiten durch zusätzliche Funktionen und Schnittstellen.

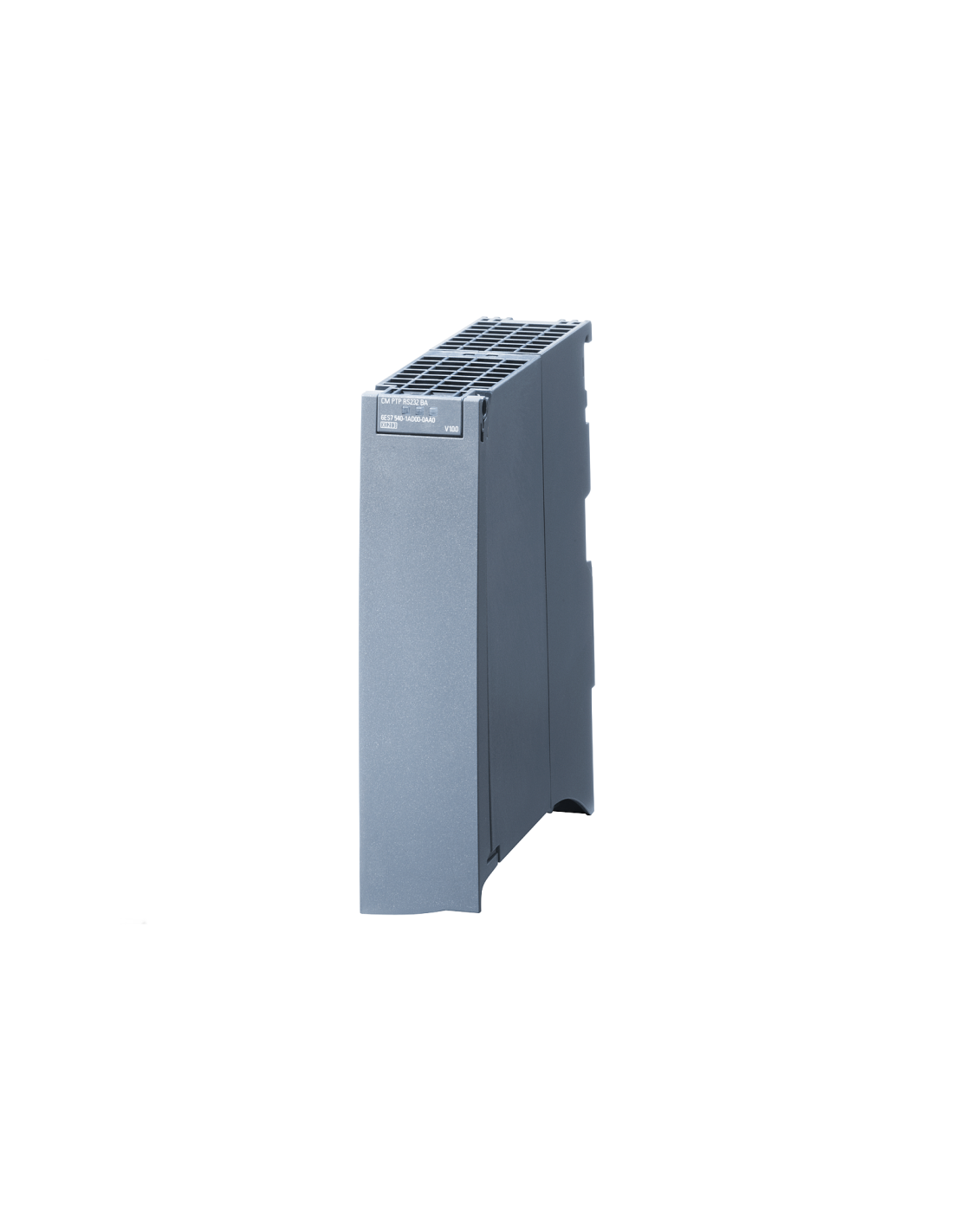

Siemens-Kommunikationsmodul – 6ES7541-1AB00-0AB0 ist ein CM-PtP-RS422/485-HF-Modul der SIMATIC S7-1500-Serie, das für die Realisierung von seriellen Punkt-zu-Punkt-Verbindungen nach den Standards RS422 und RS485 ausgelegt ist. Die High-Feature-HF-Version bietet einen größeren Umfang an Kommunikationsfunktionen als die Basic-Ausführung. Das Modul erweitert die Station um eine serielle Schnittstelle und verfügt über eine 15-polige Sub-D-Buchse an der Vorderseite. Das Modul ist für die Montage auf der S7-1500-Schiene vorgesehen und kann sowohl in einer Zentralstation als auch in dezentralen Konfigurationen eingesetzt werden.
Das Modul 6ES7541-1AB00-0AB0 gehört zu einer Gruppe von Modulen, die die Steuerung um eine serielle Kommunikation mit externen Geräten, Antrieben, Computern und anderen Steuerungen erweitern. In dieser Version werden die Protokolle Freeport, 3964(R) sowie Modbus RTU Master / Device unterstützt, und das USS-Protokoll kann mithilfe der in STEP 7 (TIA Portal) verfügbaren Befehle implementiert werden. Das Modul arbeitet mit einer Übertragungsrate von 300 bis 115,2 kbit/s, hat eine maximale Frame-Länge von 4 kB und nutzt einen 8-kB-Telegrammpuffer, der bis zu 255 Telegramme puffern kann.
Das Modul unterstützt sowohl RS485- als auch RS422-Schnittstellen bei einer maximalen Leitungslänge von 1200 m. Für RS422 ist eine 4-Draht-Vollduplex-Verbindung vorgesehen, während eine 4-Draht-Multipoint-Verbindung nicht unterstützt wird. Das Modul verfügt über einen Adressbereich von 8 Byte für Eingänge, im Performance-Modus stehen 32 Byte für Eingänge und 32 Byte für Ausgänge zur Verfügung. Die Schnittstellenarchitektur ist vom Backplane-Bus getrennt.
Das Modul wird über den Backplane-Bus der S7-1500-Station mit Strom versorgt; Diagnosefunktionen, Alarm und Drahtbruchüberwachung sind verfügbar. An der Vorderseite befinden sich die LEDs RUN, ERROR, RXD und TXD. Das Modul ist 35 mm breit. Der zulässige Betriebstemperaturbereich beträgt -30...60 °C bei horizontaler Montage und -30...40 °C bei vertikaler Montage. Das Modul kann auch in dezentralen Systemen mit SIMATIC S7-300, S7-400, S7-1500 sowie mit einem Standard-PROFINET-Controller betrieben werden.
