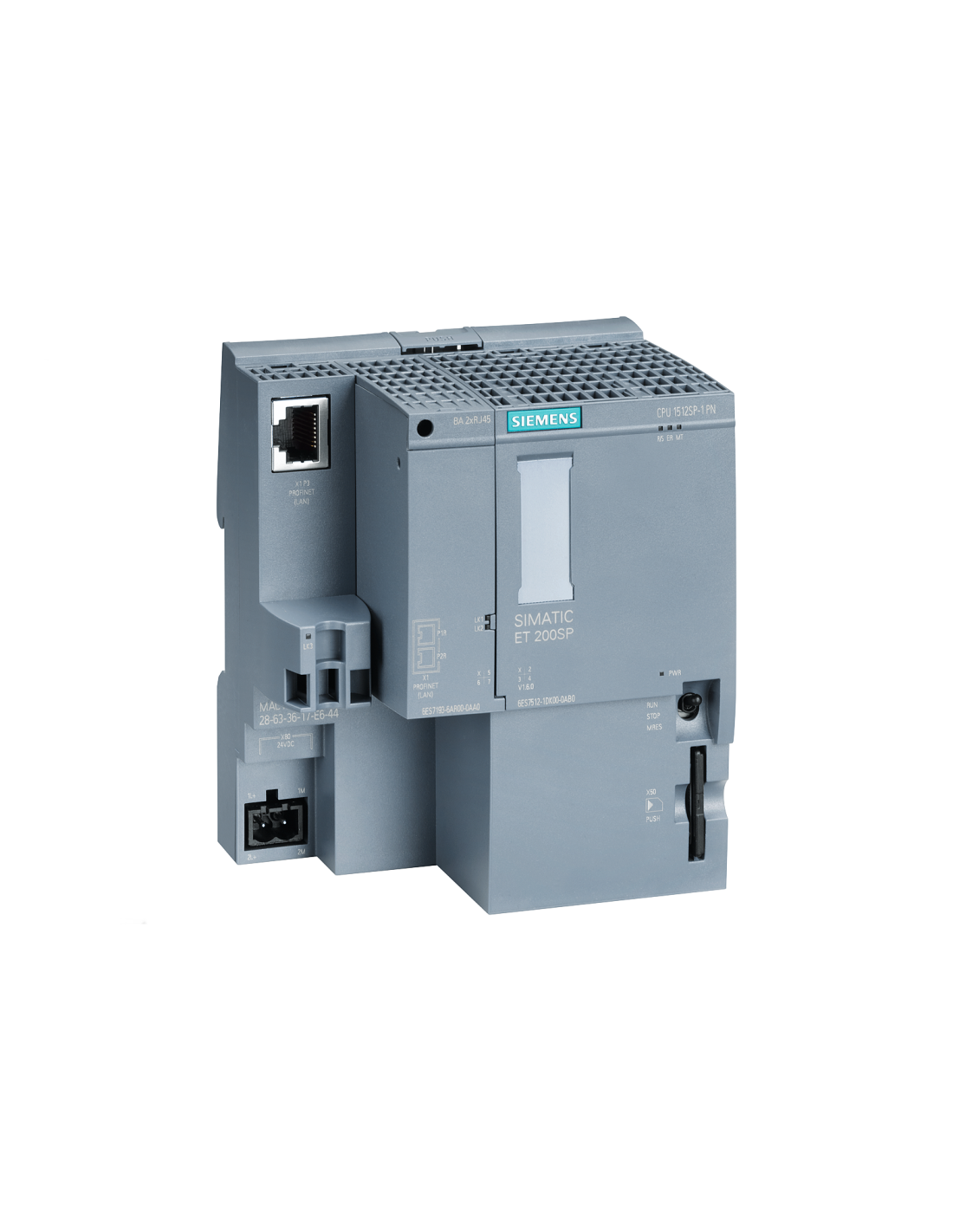

Zentraleinheit CPU 1512SP-1 PN Siemens SIMATIC ET-200SP - 6ES7512-1DK01-0AB0, entwickelt für den Aufbau kompakter Steuerungsstationen und dezentraler E/A-Systeme auf Basis der S7-1500-Plattform. Das Modul verfügt über eine integrierte PROFINET-IRT-Schnittstelle mit einem 3-Port-Switch, einen Arbeitsspeicher von 200 KB für das Programm und 1 MB für Daten; die Ausführungszeit einer Bit-Anweisung beträgt 48 ns. Das Modul erfordert den Einsatz einer SIMATIC-Speicherkarte und benötigt für die Ports 1 und 2 zusätzlich einen entsprechenden Busadapter.
Die CPU-Einheit 1512SP-1 PN gehört zur Gruppe der ET-200SP-Steuerungen, die sowohl als Bestandteil eines verteilten Systems als auch als eigenständige zentrale Steuerung ohne übergeordnete Steuerung betrieben werden können. Diese Plattform unterstützt die Module ET-200SP und ET-200AL und kann bei Verwendung des optionalen CM DP um PROFIBUS-DP-Kommunikation erweitert werden und als DP-Master oder intelligenter DP-Slave arbeiten.
Der Prozessor 6ES7512-1DK01-0AB0 unterstützt PROFINET IO Controller und PROFINET IO Device, SIMATIC-Kommunikation, Open IE, einen Webserver, Zeitsynchronisation über NTP sowie Medienredundanz auf Basis von MRP. Das Gerät kann mit maximal 128 E/A-Geräten zusammenarbeiten, darunter bis zu 64 IRT-Geräte, wobei die Ports 1 und 2 auch als Ringports in einer redundanten Topologie betrieben werden können. Außerdem verfügt er über eine hardwarebasierte Echtzeituhr, unterstützt isochronen Betrieb und bietet integrierte Funktionen wie PROFIenergy und Shared Device.
In der Einheit selbst sind zudem integrierte technologische und diagnostische Funktionen vorgesehen. Der Prozessor bietet Motion Control, Compact-PID-Regelungsfunktionen, PID-3Step- und PID-Temp-Regelungsfunktionen, die Unterstützung für auf einer Speicherkarte aufgezeichnete Trace-Daten, einen integrierten Webserver, eine auch im STOP-Modus verfügbare Systemdiagnose sowie Schutzmechanismen wie Know-how-Schutz, Kopierschutz, Zugriffsschutz und Integritätsschutz. Die Einheit ist 75 mm breit und wird mit 24 V DC betrieben.
