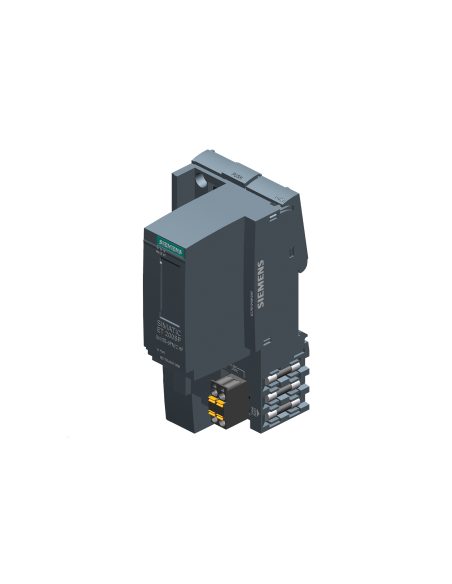

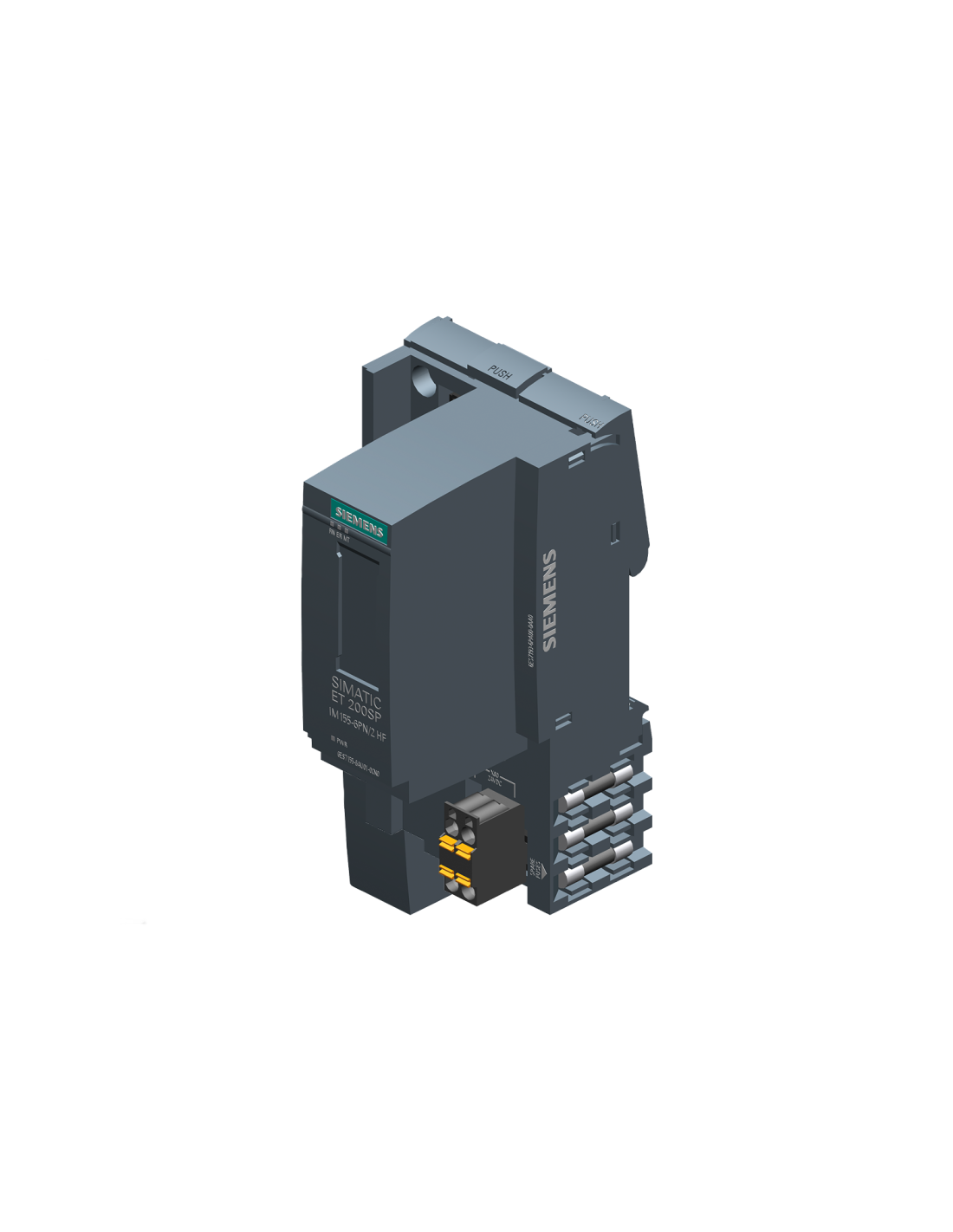

Schnittstellenmodul IM 155-6 PN/2 HF von Siemens – 6ES7155-6AU01-0CN0 für das SIMATIC ET 200SP-System, vorgesehen für den Aufbau dezentraler Stationen im PROFINET IO-Netzwerk. Es handelt sich um ein Modul der High-Feature-Version mit 1 Steckplatz für einen BusAdapter, das bis zu 64 ET 200SP-Module und bis zu 16 ET 200AL-Module unterstützt. Das Modul arbeitet mit der Firmware V4.2, unterstützt Firmware-Updates und wird mit einem Servermodul geliefert.
Innerhalb der ET 200SP-Familie nimmt diese Variante eine deutlich höhere Position ein als die ST-Ausführungen. Das Modul unterstützt S2-Redundanz, Multi-Hot-Swap, den isochronen Modus, optional PN-Zugentlastung sowie Funktionen im Zusammenhang mit Docking-Systemen, d. h. Docking-Station und Docking-Unit. Das Modul kann mit austauschbaren Busadaptern für verschiedene PROFINET-Anschlusstechniken betrieben werden, darunter die Adapter BA 2xRJ45, BA 2xFC, BA 2xLC, BA 2xSCRJ sowie gemischte Varianten.
Das Schnittstellenmodul 6ES7155-6AU01-0CN0 arbeitet als PROFINET-IO-Gerät mit Unterstützung für Open-IE-Kommunikation, IRT, PROFIenergy, priorisierten Start, Shared Device, MRP sowie PROFINET-Systemredundanz S2. Im Taktmodus unterstützt das Modul eine Buszykluszeit ab 250 µs, und im IRT-Betrieb stehen Zyklen von 250 µs, 500 µs, 1 ms, 2 ms und 4 ms zur Verfügung, zusätzlich mit hoher Leistung im 125-µs-Raster. Im Shared-Device-Modus kann das Modul mit maximal 4 E/A-Controllern zusammenarbeiten.
Die für die ET-200SP-Station vorgesehene Schnittstelle wird mit einer Spannung von 24 V DC im Bereich von 19,2...28,8 V DC, mit Verpolungs- und Kurzschlussschutz. Die maximale Stromaufnahme beträgt 700 mA, der maximale Anlaufstrom 4,5 A, und die typische Verlustleistung 2,4 W. Das Modul stellt einen Adressbereich von bis zu 288 Byte pro Modul und bis zu 1440 Byte pro Station für Ein- und Ausgangsdaten zur Verfügung. Die Abmessungen betragen 50 × 117 × 74 mm, und der zulässige Betriebstemperaturbereich reicht von -30 bis 60 °C bei horizontaler Montage sowie von -30 bis 50 °C bei vertikaler Montage.
