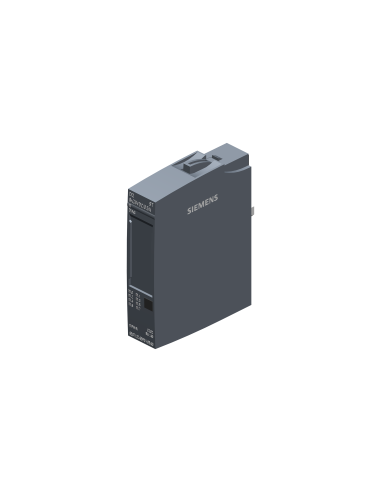

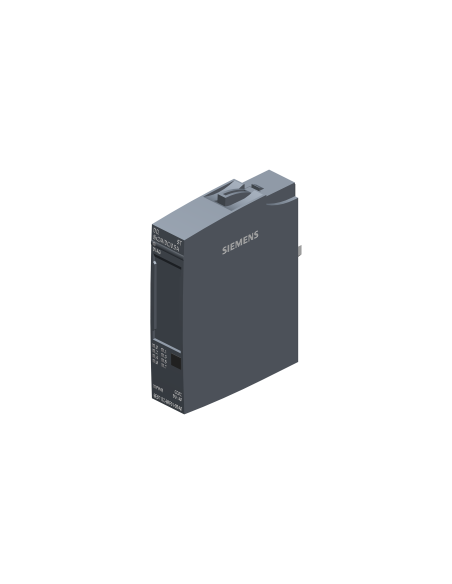

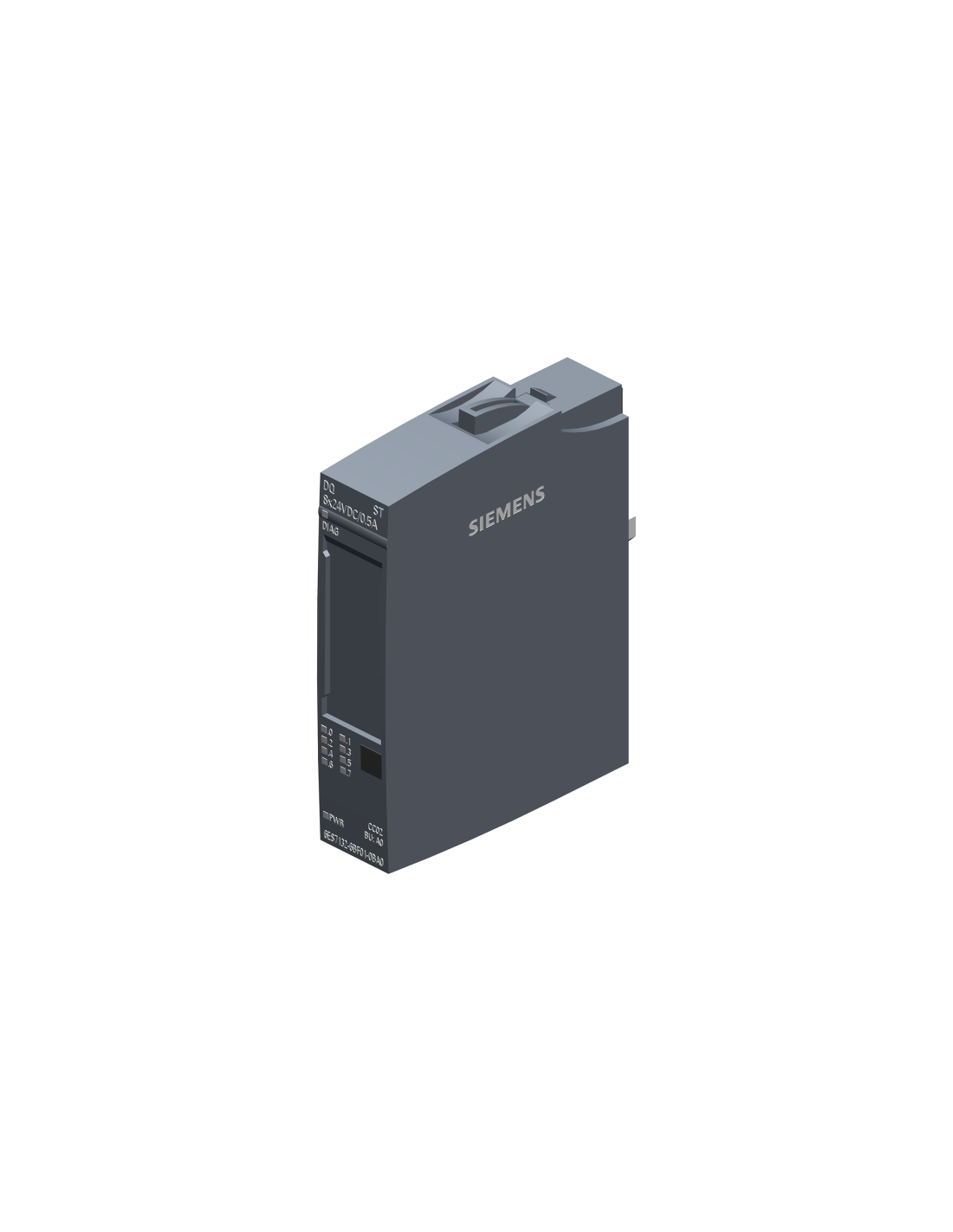

Digitales Ausgangsmodul ST Siemens – 6ES7132-6BF01-0BA0, ausgestattet mit 8 Transistorausgängen (24 V DC) mit einer Belastbarkeit von 0,5 A pro Kanal. Das Modul arbeitet im Source-Output-, PNP- und P-Switching-Betrieb und ist für den Einsatz mit einer BaseUnit vom Typ A0 vorgesehen. Das Modul gehört zur kompakten ET-200SP-Plattform und verbindet daher eine geringe Einbaubreite mit vollständiger Integration in eine dezentrale E/A-Architektur, wobei die für diese Serie typische einfache Erweiterung der Station und die übersichtliche lokale Diagnose beibehalten werden.
Das Modul unterstützt die Parametrierung, Ersatzwerte sowie eine auf Modulebene konfigurierbare Diagnose. Die Konstruktion umfasst einen elektronischen Kurzschlussschutz, eine Überwachung des Ausfalls der Versorgungsspannung L+, eine Leitungsunterbrechungserkennung sowie eine Diagnose von Kurzschlüssen zu M und zu L+. Für die lokale Signalisierung sind die LEDs PWR, DIAG sowie Statusanzeigen für die einzelnen Kanäle vorgesehen, was die Beurteilung des Modulzustands direkt im Schaltschrank erleichtert. In der Praxis handelt es sich um ein Standard-Ausgangsmodul für die stabile Verarbeitung typischer 24-V-DC-Signale in ET-200SP-Stationen, ohne die umfangreichen Sonderfunktionen, die für höhere Varianten charakteristisch sind.
Die elektrischen und mechanischen Parameter dieser Ausführung eignen sich gut für dichte dezentrale Systeme. Die Nennspannung beträgt 24 V DC, der zulässige Betriebsbereich liegt bei 19,2…28,8 V DC, und der Gesamtstrom des Moduls erreicht 4 A. Der Adressraum umfasst 1 Byte, mit einem zusätzlichen Byte für die Qualitätsinformation QI nach deren Aktivierung. Das Modul unterstützt 1-, 2-, 3- und 4-Draht-Verbindungen, hat Abmessungen von 15 × 73 × 58 mm, wiegt etwa 30 g und kann bei horizontaler Montage bei Temperaturen von -30 bis 60 °C sowie bei vertikaler Montage bei Temperaturen von -30 bis 50 °C betrieben werden.
