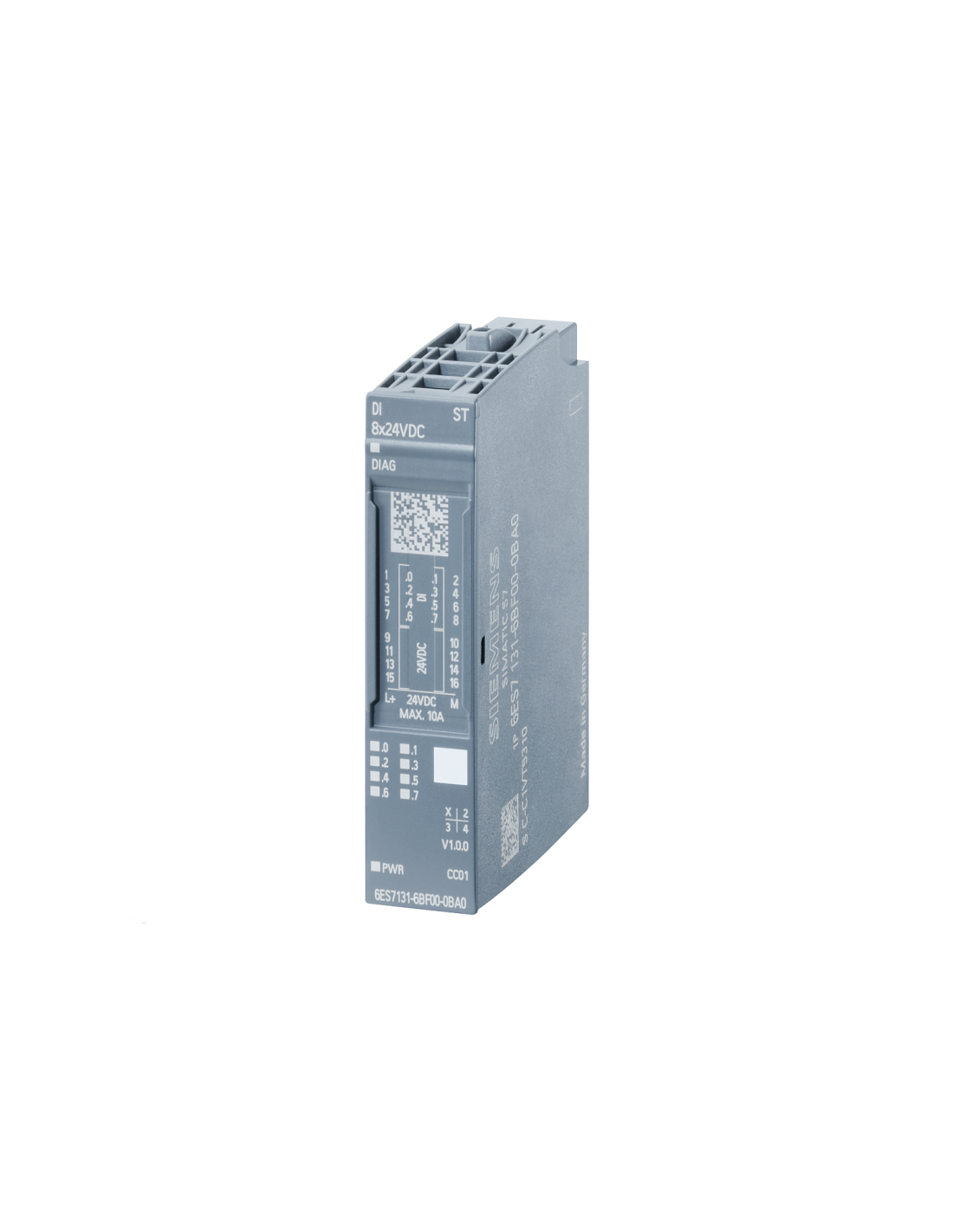

8-Kanal-Digital-Eingangsmodul von Siemens – 6ES7131-6BF00-0CA0 für das SIMATIC ET 200SP-System, in der High-Feature-Ausführung. Das Modul ist mit der BaseUnit vom Typ A0 kompatibel und unterstützt Sink-Eingänge für den Anschluss von PNP-Sensoren sowie Kontakten gemäß IEC 61131, Typ 1 und 3. Das 15 mm breite Gehäuse des Moduls ermöglicht eine dichte Anordnung der Eingangskanäle in dezentralen E/A-Stationen, ohne den Platzbedarf im Schaltschrank zu erhöhen.
Die HF-Version erweitert die Standardfunktionalität um eine parametrierbare Eingangsverzögerung im Bereich von 0,05…20 ms, eine Kanal-Diagnose, Hardware-Interrupts für jeden der 8 Kanäle, Impulsverlängerung, Auswertung der Anstiegs- und Abfallflanke sowie MSI-Unterstützung. Das Modul arbeitet mit einer Spannung von 24 V DC, erkennt den Logikzustand „1“ im Bereich von 11 bis 30 V, und der typische Eingangsstrom für das Signal „1“ beträgt 2,5 mA. Dadurch eignet es sich für die schnelle und stabile Erfassung binärer Signale in Systemen, in denen neben dem reinen Auslesen der Eingänge auch die präzise Parametrierung der Reaktion des Moduls auf Zustandsänderungen von Bedeutung ist.
Das Binäreingangsmodul stellt außerdem eine 24-V-Versorgung für Sensoren auf acht Kanälen bereit, mit elektronischem Kurzschlussschutz und Kanal-Diagnose, die die Überwachung der Versorgungsspannung, der Sensorversorgung, Leitungsunterbrechung sowie Kurzschluss umfasst. Der Adressraum umfasst 1 Byte Eingangsdaten sowie nach Aktivierung zusätzlich 1 Byte qualitative Informationen (QI).
Das Gerät arbeitet bei einer Temperatur von 0…60 °C bei horizontaler Montage und 0…50 °C bei vertikaler Montage, hat Abmessungen von 15 × 73 × 58 mm und ein Gewicht von ca. 28 g, wodurch sie sich gut in kompakte ET 200SP-Konfigurationen einfügt, die eine umfassende Diagnose und eine hohe Kanaldichte erfordern.
