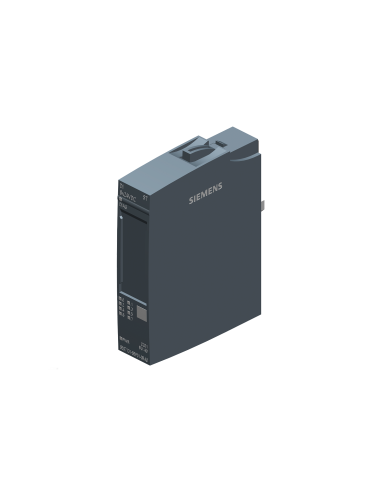

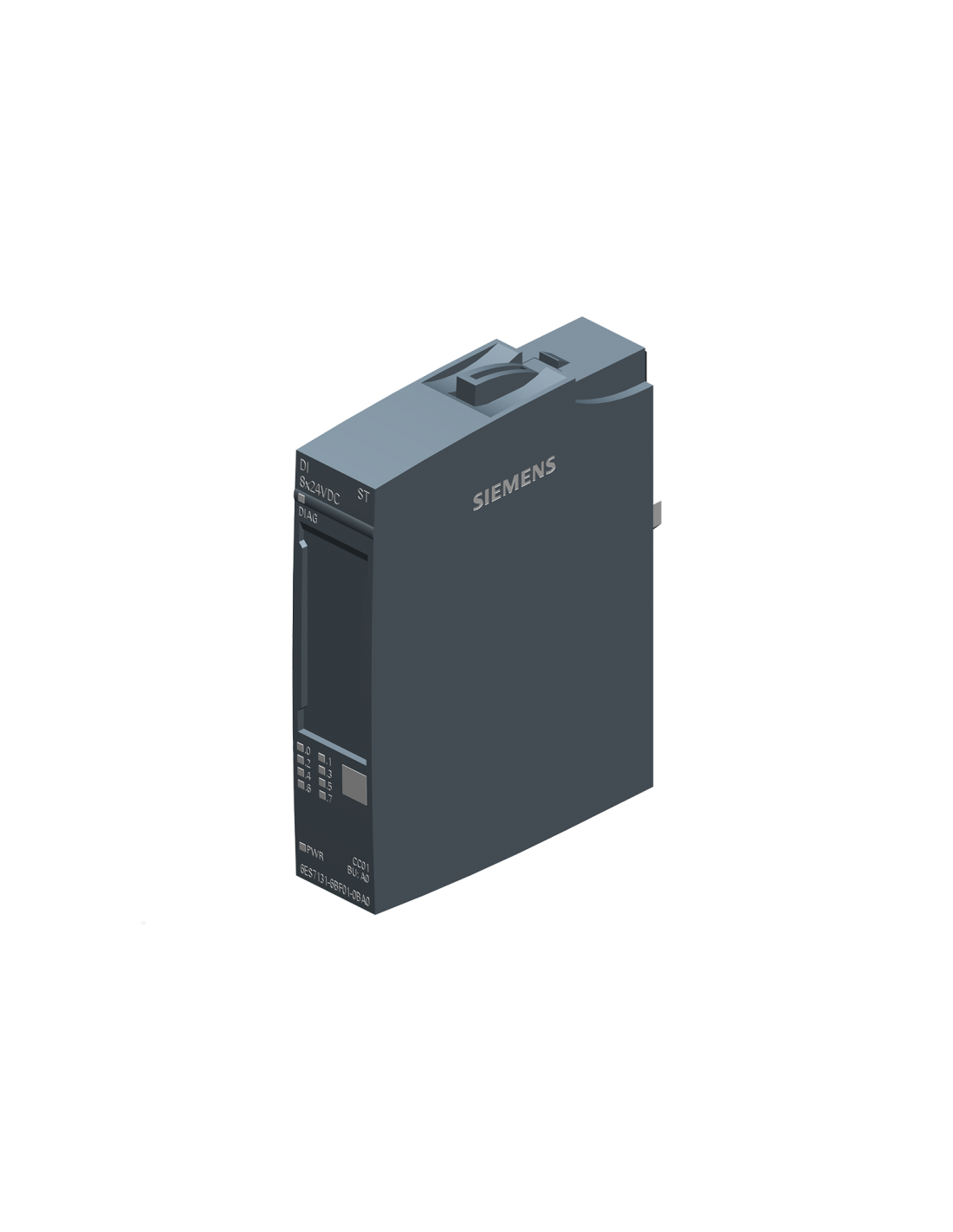

Siemens – 6ES7131-6BF01-0BA0 ist ein 8-Kanal-Digital-Eingangsmodul (24 V DC) für das SIMATIC ET 200SP-System in der ST-Ausführung. Das Modul ist mit der BaseUnit vom Typ A0 kompatibel und fungiert als Sink-Eingangsmodul (PNP), das den Eigenschaften von Eingängen vom Typ 3 gemäß IEC 61131 entspricht. Die Gehäusebreite von 15 mm ermöglicht den Aufbau kompakter dezentraler Stationen mit hoher Kanaldichte, ohne die Breite des gesamten E/A-Knotens zu vergrößern.
Das Modul unterstützt 8 digitale Eingänge mit einer parametrierbaren Eingangsverzögerung im Bereich von 0,05 bis 20 ms, wodurch seine Reaktion an die Art der Signale in der jeweiligen Anwendung angepasst werden kann. Die Bauweise des Moduls ermöglicht den Anschluss von Schaltern und 2-Leiter-Sensoren gemäß IEC 61131 Typ 1 und 3. Die Nennspannung beträgt 24 V DC, der Logikzustand „1“ wird im Bereich von 11 bis 30 V erkannt, und der typische Eingangsstrom für das Signal „1“ beträgt 2,5 mA.
Standard-Eingangsmodul zur Erfassung von binären 24-V-DC-Signalen in ET-200SP-Stationen mit Funktionen, die für die meisten klassischen Maschinen- und Anlagenanwendungen ausreichen. Das Modul bietet eine 24-V-Versorgung für Sensoren, einen Kurzschlussschutz für die Sensorversorgung, eine Diagnose bei Spannungsausfall, eine Diagnose der Sensorversorgung sowie die Erkennung von Leitungsunterbrechungen und Kurzschlüssen. Der Adressraum umfasst 1 Byte Eingangsdaten sowie ein zusätzliches Byte mit QI-Informationen nach Aktivierung des Wertstatus. Die lokale Diagnose erfolgt über die LEDs PWR, DIAG sowie die Kanalstatusanzeigen.
