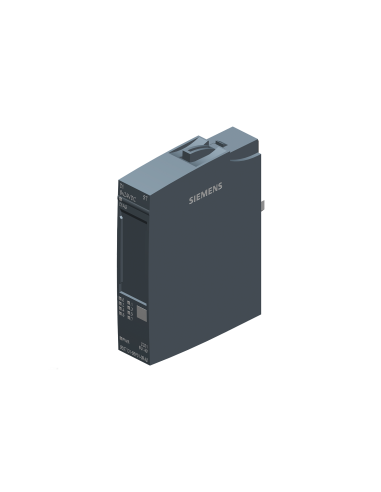

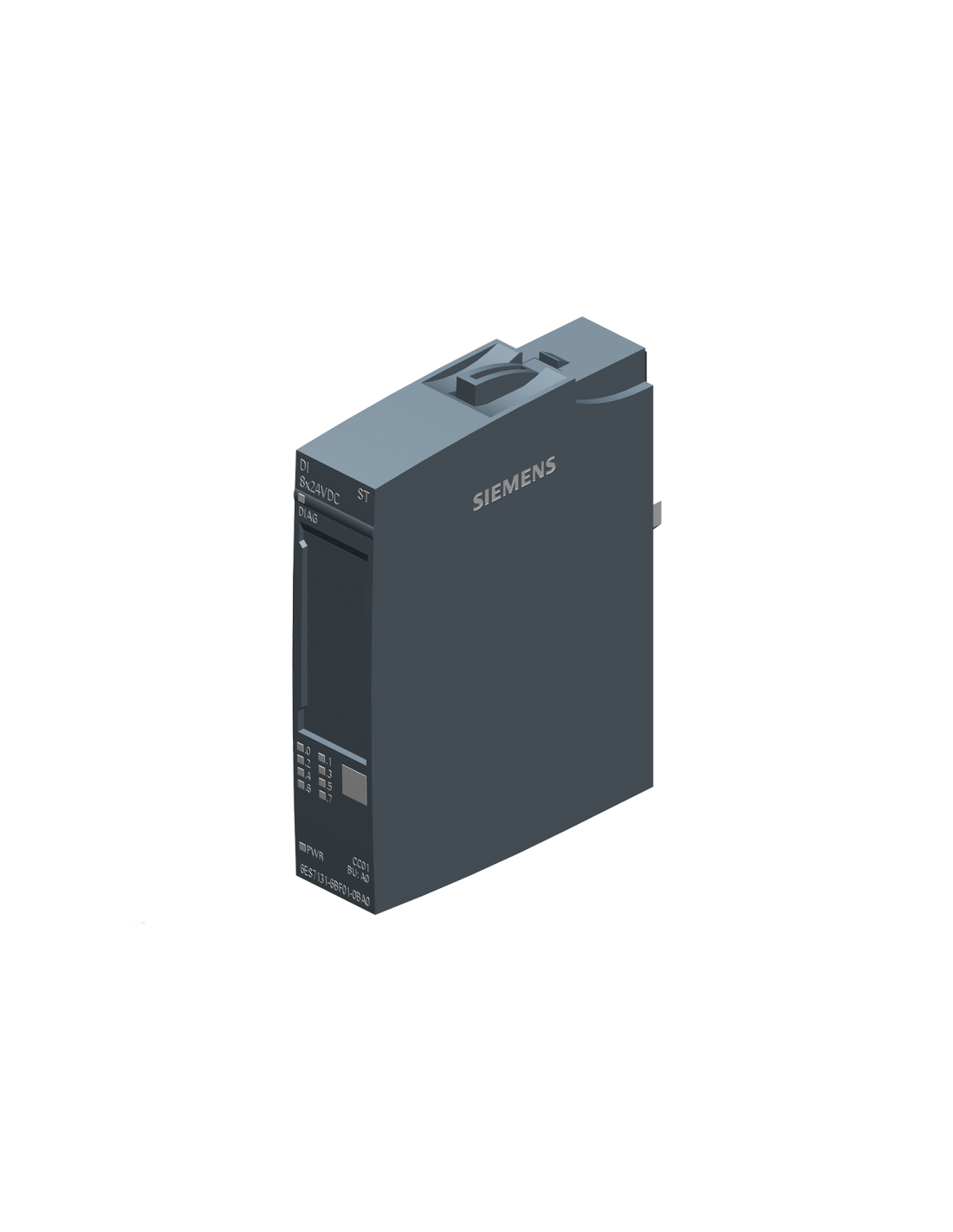

8-Kanal-Digital-Eingangsmodul 24 V DC von Siemens – 6ES7131-6BF01-0AA0, vorgesehen für das SIMATIC ET-200SP-System, Modul in der Basic-Ausführung (BA). Das Modul ist mit der BaseUnit vom Typ A0 kompatibel und für kompakte dezentrale Stationen vorgesehen, in denen ein einfaches Eingangsmodul mit geringer Einbaubreite und Standard-Diagnosefunktionen benötigt wird. Das Modul arbeitet als Sink-Eingang, PNP, P-Reading, und seine Eingangscharakteristik entspricht der Norm IEC 61131 für die Typen 1, 2 und 3.
Das Modul ist für die Erfassung von binären 24-V-DC-Signalen von Sensoren und Schaltelementen in der ET-200SP-Architektur ausgelegt. Das Modul unterstützt parametrierbare Eingangsverzögerungen im Bereich von 0,05 bis 20 ms, ist auch mit 2-Leiter-Sensoren kompatibel und bietet dank der 24-V-Sensorversorgung sowie der Kompatibilität mit 1-, 2-, 3- und 4-Leiter-Anschlüssen bietet es große Flexibilität bei der Wahl der Verkabelung des Moduls im Schaltschrank.
Die Modulversion (BA) ist eine Basisausführung und konzentriert sich daher auf die Standardverarbeitung digitaler Eingänge ohne Zählerfunktionen, Oversampling, MSI und isochronen Betrieb.
Das Modul stellt 1 Byte Adressraum für die Eingänge zur Verfügung, unterstützt die Identifikationsdaten I&M0 bis I&M3, die Neukonfiguration im RUN-Modus sowie die Moduldiagnose im Zusammenhang mit der Überwachung der Versorgungsspannung. Die Bauform hat eine Breite von 15 mm, eine typische Verlustleistung von 1,6 W und kann bei horizontaler Montage in einem Temperaturbereich von -30 bis 60 °C betrieben werden, wodurch sie sich gut in kompakte und klassische ET 200SP-Eingangsmodule einfügt.
Diese Modulvariante ist für ET 200SP-Stationen vorgesehen, in denen ein Basis-Eingangsmodul mit einstellbarer Reaktionszeit, geringer Einbaubreite und einfacher Moduldiagnose benötigt wird, jedoch ohne die für die Versionen ST oder HF charakteristischen erweiterten Funktionen. In der Praxis ist dies eine sinnvolle Wahl für klassische 24-V-DC-Binärsignale, wenn eine kompakte Bauweise und eine standardmäßige Bedienung der Eingänge im Vordergrund stehen.
