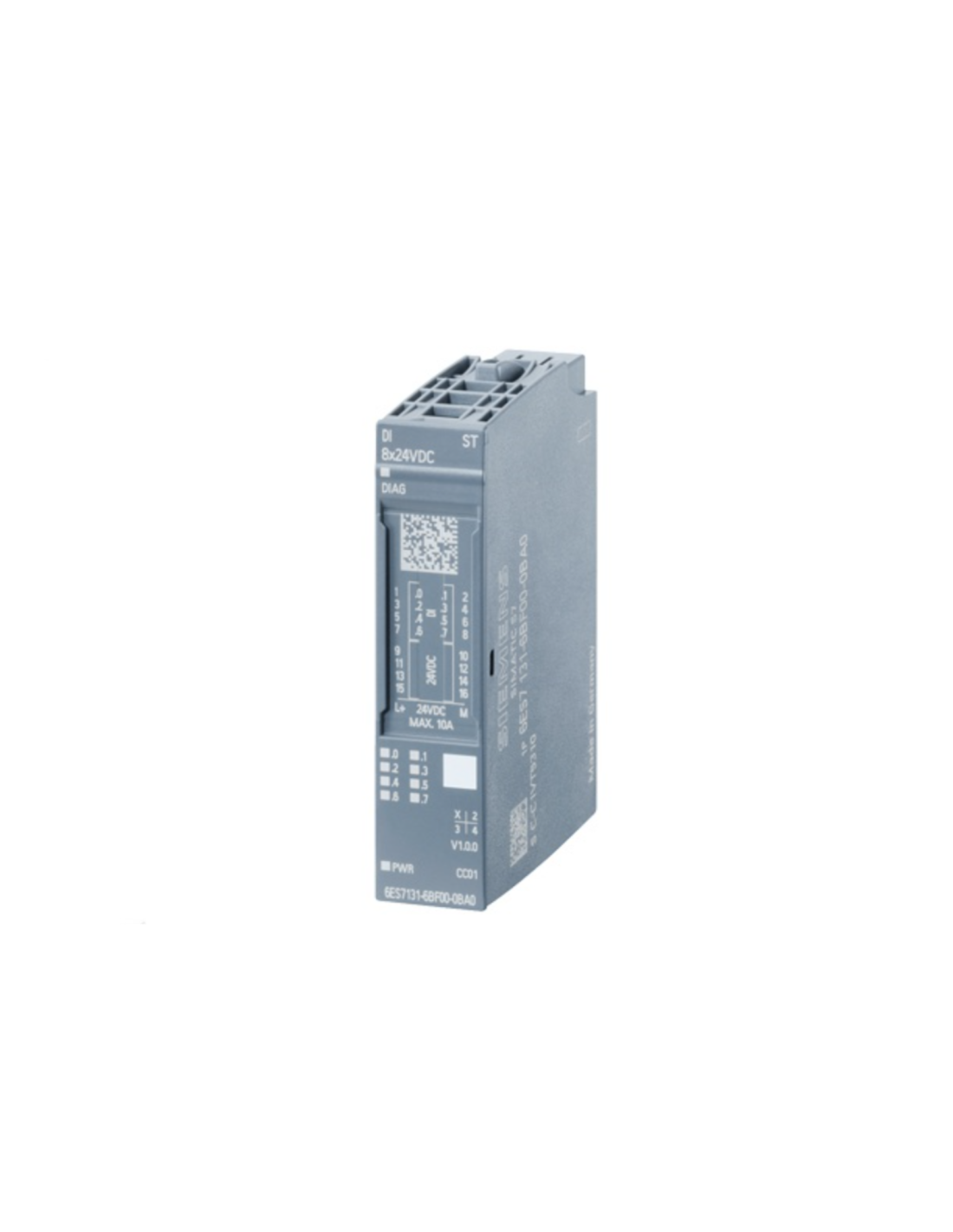

Siemens – 6ES7131-6BF00-0BA0 ist ein 8-Kanal-Digital-Eingangsmodul (24 V DC) für das SIMATIC ET 200SP-System in der ST-Ausführung. Das Modul ist für den Einsatz mit einer BaseUnit vom Typ A0 vorgesehen, hat die Farbcodierung CC01 und wurde für kompakte dezentrale Stationen entwickelt, in denen eine standardmäßige Verarbeitung von Binärsignalen bei geringer Einbaubreite erforderlich ist. Das Gehäuse ist 15 mm breit, was den Aufbau dichter Eingangsanordnungen in Schaltschränken erleichtert.
Eingangsmodul vom Typ Sink-Eingang, PNP, konform mit den Spezifikationen der IEC 61131 Typ 3. Das Modul unterstützt eine parametrierbare Eingangsverzögerung im Bereich von 0,05 bis 20 ms, eine Moduldiagnose für Spannungsausfall an L+, Kurzschluss gegen M und Leitungsunterbrechung sowie die Konfiguration der Aktivierung von Kanälen und Potentialgruppen.
Das Modul arbeitet mit einfachen Kontakten und 2-Leiter-Sensoren zusammen, wobei für eine korrekte Diagnose eines Leitungsbruchs bei einem einfachen Kontakt ein Parallelwiderstand von 25…45 kΩ erforderlich ist.
Die elektrischen und mechanischen Parameter dieser Version entsprechen den klassischen Anforderungen für 24-V-DC-Eingänge im ET-200SP. Die Nennspannung beträgt 24 V DC, der zulässige Betriebsbereich 19,2…28,8 V DC und der typische Eingangsstrom für das Signal „1“ 2,5 mA. Das Modul unterstützt weder den Zählmodus noch Oversampling, MSI oder Pulse Extension, und sein Adressraum umfasst 1 Byte Eingangsdaten. Die zulässige Leitungslänge beträgt bis zu 1000 m für abgeschirmte Leitungen und bis zu 600 m für ungeschirmte Leitungen.
Das Modul wird für ET-200SP-Stationen eingesetzt, bei denen der Schwerpunkt auf der standardmäßigen Auslesung von 24-V-DC-Signalen, einer einstellbaren Reaktionszeit der Eingänge und einer grundlegenden Modul-Diagnose liegt, ohne die erweiterten Funktionen, die für die HF- oder HS-Versionen charakteristisch sind. In der Praxis handelt es sich um ein Modul für kompakte Eingangssektionen, bei denen eine einfache Konfiguration, eine geringe Einbaubreite und die typische Integration in die ET-200SP-Architektur im Vordergrund stehen.
