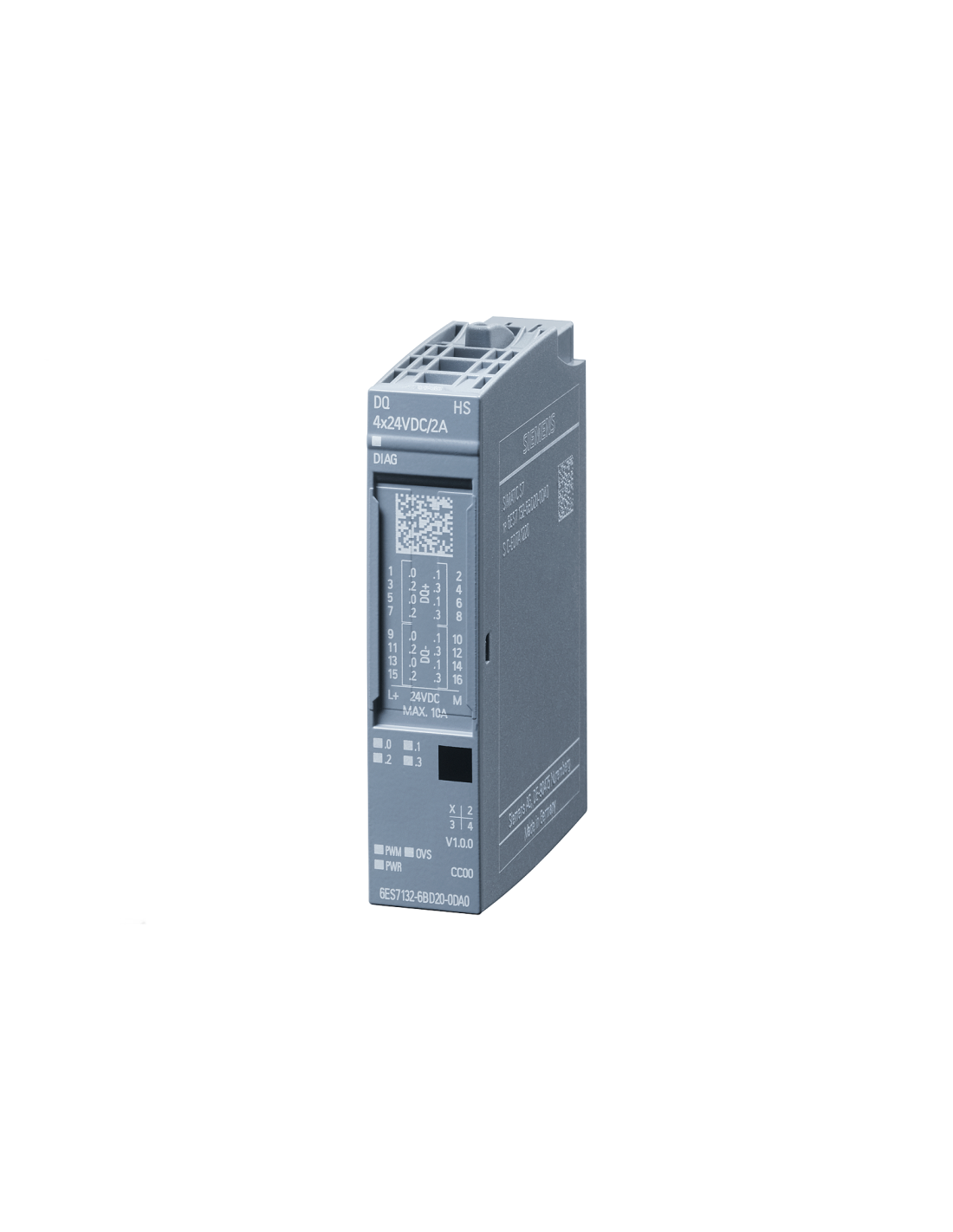

4-Kanal-Digitalausgangsmodul 24 V DC / 2 A Siemens SIMATIC ET 200SP – 6ES7132-6BD20-0DA0, in der Klasse HS ausgeführt. Das Modul ist kompatibel mit der BaseUnit vom Typ A0, hat eine Breite von 15 mm und arbeitet als Source-Output, PNP, P-Switching. Die Bauweise des Moduls ist für das schnelle Schalten von 24-V-DC-Verbrauchern ausgelegt und fügt sich gut in die kompakten ET-200SP-Stationen ein, bei denen neben der reinen Verarbeitung von Ausgangssignalen auch kurze Reaktionszeiten und erweiterte technologische Funktionen eine wichtige Rolle spielen.
Im Gegensatz zu den Standard-DQ-Modulen unterstützt diese Variante mehrere Betriebsmodi und Sonderfunktionen. Neben dem normalen Ausgangsbetrieb stehen ein Ventilmodus mit Energiesparfunktion, PWM, Oversampling sowie eine Nockensteuerung mit Module-to-Module-Kommunikation zur Verfügung. Das Modul arbeitet taktsynchron in den Modi DQ und OVS, unterstützt bis zu 4 PWM-Ausgänge mit einer Tastverhältnisauflösung von 0,1 %, bis zu 32 Werte pro Zyklus im Oversampling-Modus sowie eine Nockensteuerung für Linear- und Drehachsen. Diese Ausführung ist daher nicht nur für die klassische Ansteuerung von Spulen, Schützen und Leuchten vorgesehen, sondern auch für schnellere und präzisere Ausgangsaufgaben im ET 200SP.
Die elektrischen Parameter entsprechen denen eines Hochgeschwindigkeitsmoduls mit erhöhter Belastbarkeit. Jeder Kanal kann bis zu 2 A schalten, und der Gesamtstrom des Moduls beträgt bis zu 8 A, wobei die Leistungsreduzierung von der Temperatur und der Einbaulage abhängt.
Das Modul unterstützt eine Schaltfrequenz von bis zu 5 kHz, hat eine Ausgangsverzögerungszeit von maximal 1 µs, einen elektronischen Kurzschlussschutz sowie eine Modul-Diagnose, die die Überwachung der Versorgungsspannung und des Kurzschlusses umfasst. Die Adressierung hängt vom Betriebsmodus ab: Im normalen DQ-Modus umfasst der Prozessbereich 1 Byte an Ausgängen, im Oversampling-Modus bis zu 16 Byte an Ausgängen und bei der Nockensteuerung bis zu 14 Byte an Eingängen.
Das HS-Modul wird in Systemen eingesetzt, in denen ein Standard-Digitalausgang nicht ausreicht und schnelles Schalten, PWM oder technologische Funktionen erforderlich sind. Im PWM-Modus können zwei Aktoren an einen Ausgang angeschlossen werden; die Lastgruppe muss mit einer hellen BaseUnit beginnen, und eine 1-Draht-Verbindung der Aktoren ist nicht zulässig.
