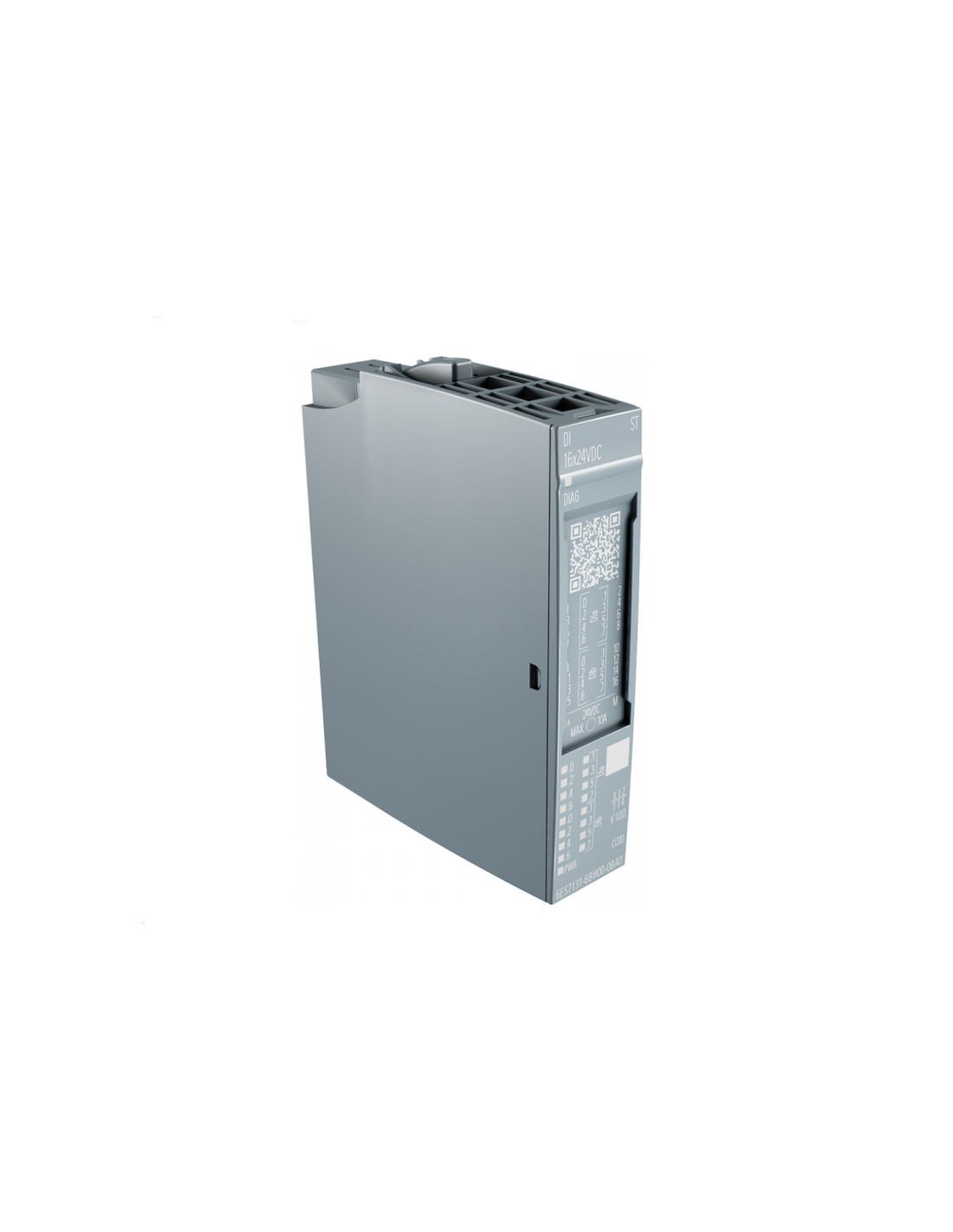

16-Kanal-Digital-Eingangsmodul 24 V DC Siemens SIMATIC ET 200SP – 6ES7131-6BH00-0BA0, Modul in ST-Ausführung. Das Modul ist kompatibel mit der BaseUnit vom Typ A0, hat den Farbcode CC00 und ist für kompakte dezentrale Stationen ausgelegt, bei denen eine hohe Eingangsdichte bei geringer Einbaubreite entscheidend ist. Das Modul ist 15 mm breit und arbeitet als Sink-Eingangsmodul (PNP) mit einer Eingangscharakteristik gemäß IEC 61131 Typ 1 und 3.
Funktional handelt es sich um ein Standard-Eingangsmodul zur Verarbeitung von binären 24-V-DC-Signalen in ET 200SP mit einer parametrierbaren Eingangsverzögerung von 0,05 bis 20 ms und Moduldiagnose. Das Modul unterstützt die Überwachung der Versorgungsspannung, die Leitungsbruchdiagnose sowie die Gruppenfehlererkennung. Bei einfachen Kontakten erfordert die Leitungsbruchdiagnose den Einsatz eines Parallelwiderstands von 25…45 kΩ. Das Modul unterstützt weder den Zählmodus noch Oversampling oder MSI und ist daher für klassische Eingabeaufgaben ohne die für die Versionen HF oder HS charakteristischen erweiterten Funktionen vorgesehen.
Die elektrischen und mechanischen Parameter entsprechen einem typischen 24-V-DC-Eingangsmodul der ET-200SP-Plattform. Die Nennspannung beträgt 24 V DC, der zulässige Betriebsbereich 19,2…28,8 V DC, der typische Eingangsstrom für das Signal „1“ beträgt 2,5 mA und die maximale Stromaufnahme des Moduls 90 mA. Der Adressraum umfasst 2 Byte Eingänge, und das Gehäuse mit den Abmessungen 15 × 73 × 58 mm kann bei horizontaler Montage im Temperaturbereich von 0…60 °C und bei vertikaler Montage im Temperaturbereich von 0…50 °C betrieben werden.
Das Modul wird für erweiterte ET 200SP-Eingangssektionen verwendet, in denen eine größere Anzahl von Standard-24-V-DC-Eingängen bei gleichzeitig sehr geringer Modulbreite benötigt wird. In der Praxis handelt es sich um ein Modul für typische Binärsignale mit einstellbarer Reaktionszeit und grundlegender Moduldiagnose, jedoch ohne Schnellverarbeitungsfunktion und ohne erweiterte Betriebsmodi.
