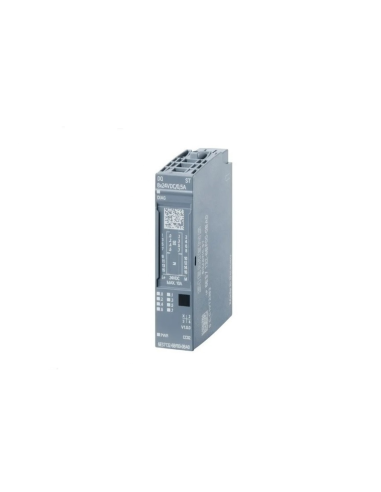

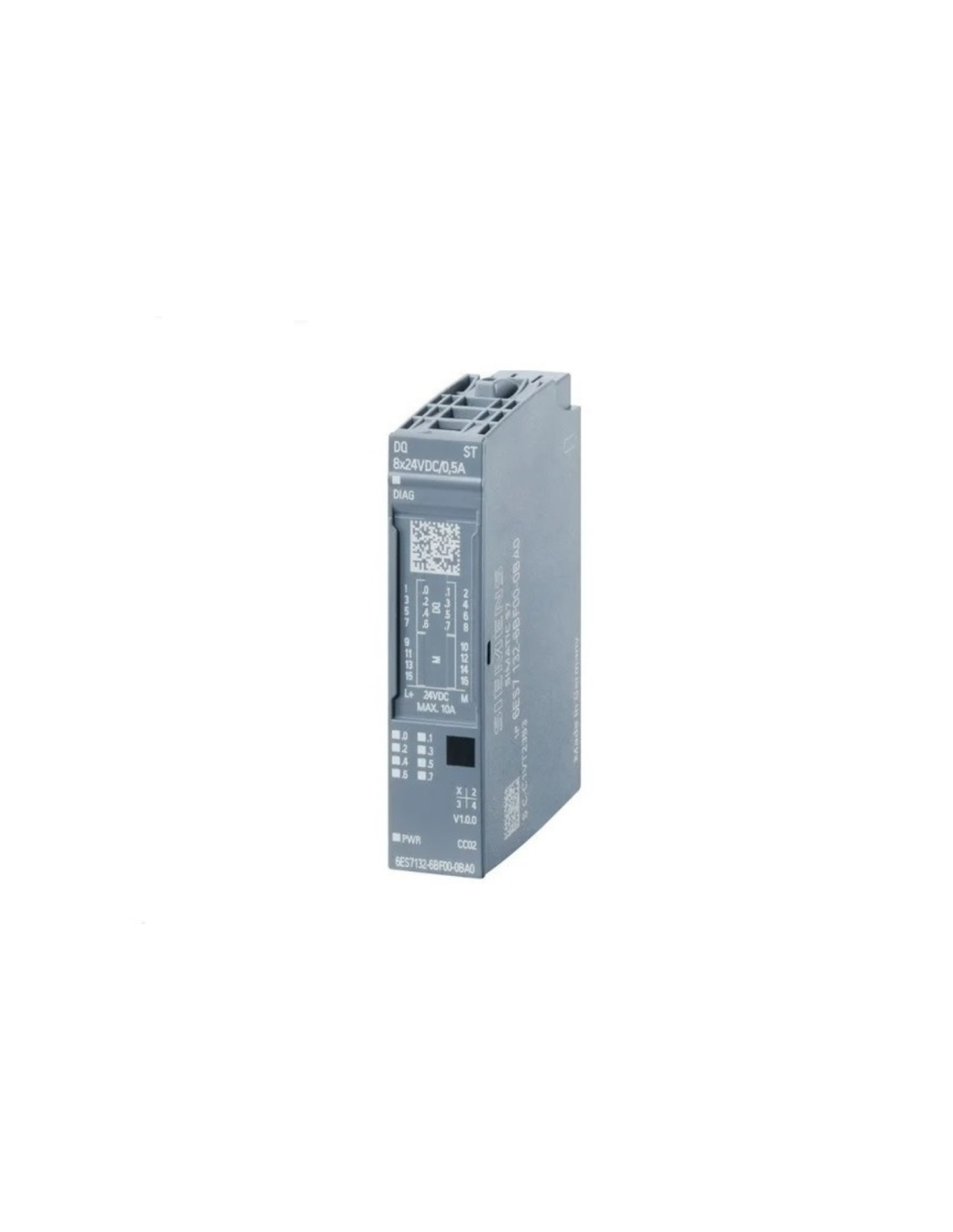

16-Kanal-Digitalausgangsmodul 24 V DC / 0,5 A Siemens SIMATIC ET-200SP – 6ES7132-6BH00-0BA0, Modul in Standardausführung (ST). Das Modul ist kompatibel mit der BaseUnit vom Typ A0, hat den Farbcode CC00 und ist für den Aufbau kompakter dezentraler Stationen ausgelegt, in denen eine große Anzahl von Ausgängen bei minimaler Einbaubreite benötigt wird. Das Gehäuse ist 15 mm breit und arbeitet im Source-Output-Modus (PNP), wodurch es sich gut für typische 24-V-DC-Ausführungsschaltungen in der ET-200SP-Architektur eignet.
Funktional handelt es sich um ein Standard-Ausgangsmodul zur Ansteuerung von binären 24-V-DC-Signalen ohne erweiterte Betriebsmodi wie PWM, Oversampling oder MSO. Das Modul verfügt über 16 Transistorausgänge, unterstützt die Moduldiagnose, Ersatzwerte sowie die Identifikationsdaten I&M0 bis I&M3. Das Modul kann eine ohmsche Last von bis zu 0,5 A pro Kanal sowie eine Lampenlast von bis zu 5 W ansteuern; der Gesamtstrom für das gesamte Modul beträgt bis zu 8 A, wobei die Leistungsreduzierung von der Temperatur und der Einbaulage abhängt.
Die elektrischen und mechanischen Parameter entsprechen denen eines typischen 24-V-DC-Ausgangsmoduls der ET-200SP-Plattform. Die Nennspannung beträgt 24 V DC, der zulässige Betriebsbereich 19,2…28,8 V DC, die Stromaufnahme im Leerlauf erreicht 60 mA und die typische Verlustleistung beträgt 1 W.
Das Modul unterstützt einen elektronischen Kurzschlussschutz, die Erkennung von Leitungsunterbrechungen und Kurzschlüssen im Rahmen der Moduldiagnose, verfügt über einen Adressraum von 2 Byte, und sein Gehäuse mit den Abmessungen 15 × 73 × 58 mm kann bei einer Temperatur von bis zu 60 °C in horizontaler Einbaulage betrieben werden.
Das Modul wird in ET-200SP-Sektionen eingesetzt, bei denen eine hohe Dichte an standardmäßigen 24-V-DC-Digitalausgängen und eine einfache Moduldiagnose gefragt sind, ohne die für die HS- oder HF-Versionen charakteristischen technologischen Funktionen.
