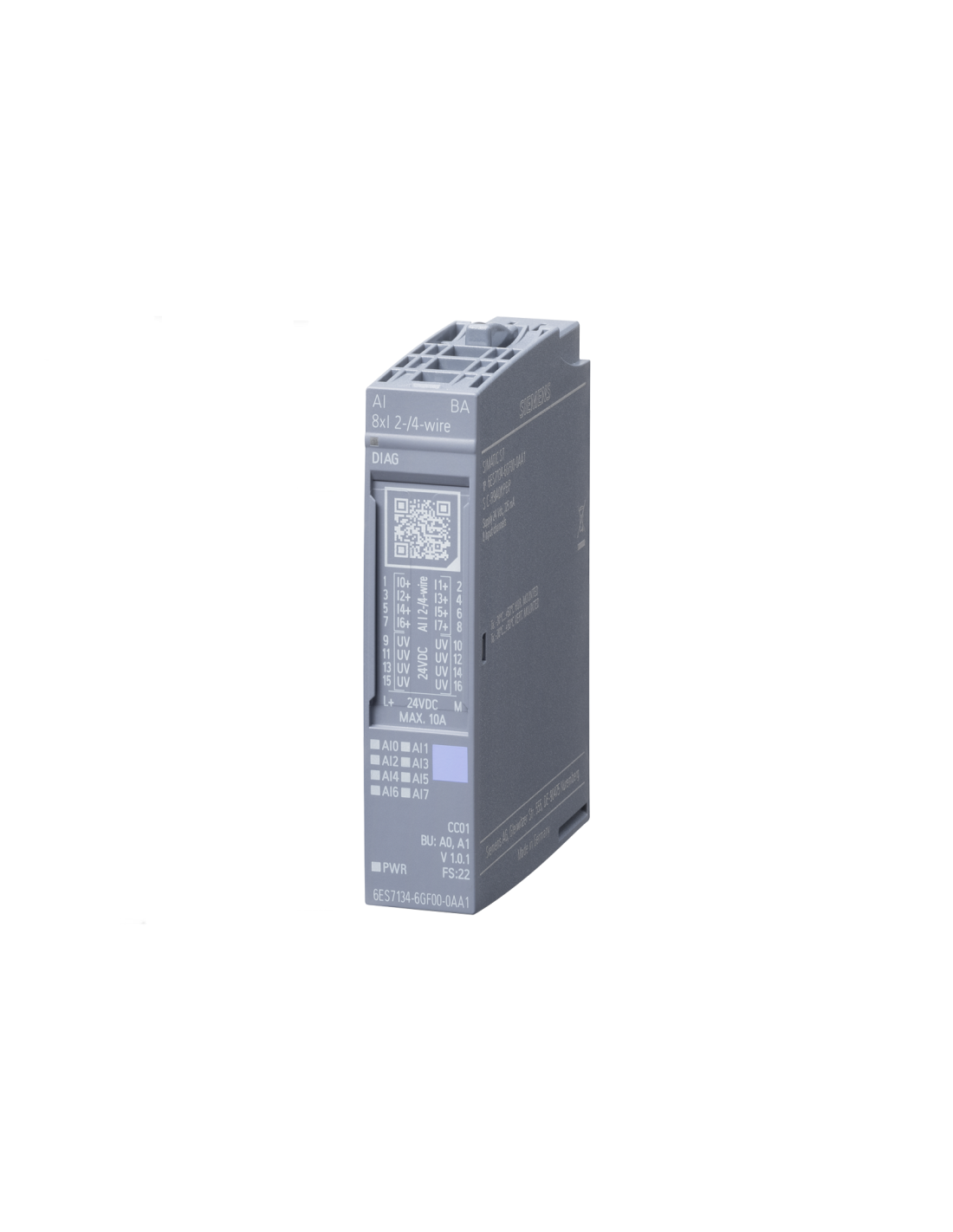

8-Kanal-Modul für analoge Stromeingänge für das Siemens SIMATIC ET200SP-System – 6ES7134-6GF00-0AA1, Modul in der Ausführung „Basic“ (BA). Das Modul ist kompatibel mit den BaseUnits vom Typ A0 und A1, hat den Farbcode CC01 und unterstützt die Strommessung in 2- und 4-Leiter-Schaltungen. Das Modul ist für den kompakten Einbau in ET-200SP-Stationen vorgesehen, in denen eine mehrkanalige Messung von Stromsignalen bei geringer Modulbreite und standardmäßiger Moduldiagnose erforderlich ist.
Das Modul verfügt über 8 Single-Ended-Analogeingänge und unterstützt die Messbereiche 0…20 mA, 4…20 mA sowie -20…+20 mA. Bei unipolaren Messbereichen arbeitet es mit einer Auflösung von 15 Bit, bei bipolaren Messbereichen mit einer Auflösung von 16 Bit einschließlich Vorzeichen. Die Konstruktion unterstützt eine 24-V-DC-Versorgung der Messumformer, sodass sowohl 2-Leiter- als auch 4-Leiter-Messumformer verwendet werden können. Die parametrierbare Integration und Störungsfilterung ermöglicht es, das Verhalten der Messkette an die Anwendungsbedingungen anzupassen, und das Modul bietet zudem eine Glättung der Messwerte in vier Stufen.
Aus betrieblicher Sicht handelt es sich um ein grundlegendes Analogmodul zur Messung von Stromsignalen im ET 200SP, ohne Oversampling, MSI und isochronen Modus. Das Modul unterstützt Diagnosealarme, die Überwachung der Versorgungsspannung, die Erkennung von Leitungsunterbrechungen im Bereich von 4…20 mA, die Erkennung von Kurzschlüssen in der Sensorversorgung bis M sowie die Signalisierung von Über- und Unterlauf auf Modulebene. Die Zykluszeit beträgt mindestens 1 ms pro Kanal, und die maximale Länge des abgeschirmten Kabels beträgt 200 m.
Das Modul erfordert, dass die Lastgruppe von einer hellen BaseUnit aus gestartet wird. Bei einer 4-Leiter-Verbindung ist zusätzlich ein Potentialverteiler-Modul erforderlich, während 1-Leiter- und 2-Leiter-Verbindungen direkt an einer BU vom Typ A0 oder A1 realisiert werden können.
