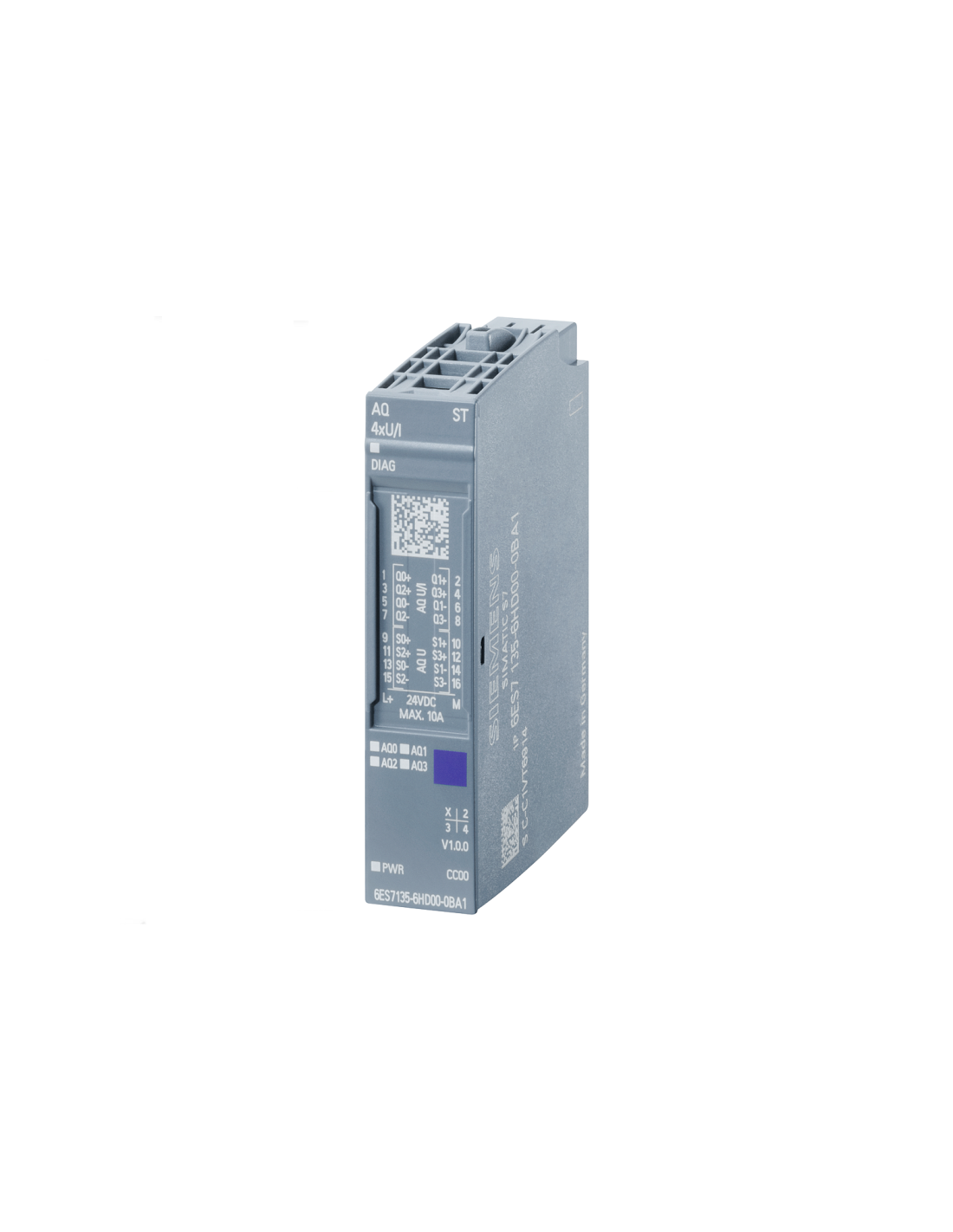

4-Kanal-Analogausgangsmodul Siemens SIMATIC ET 200SP – 6ES7135-6HD00-0BA1 zur Erzeugung von Spannungs- und Stromsignalen. Das Modul ist in der ST-Ausführung erhältlich, kompatibel mit BaseUnits der Typen A0 und A1, hat den Farbcode CC00 und ist 15 mm breit, wodurch es sich gut in kompakte dezentrale Stationen einfügt, die mehrere analoge Kanäle bei geringer Einbaubreite erfordern.
Das Modul unterstützt 4 analoge Ausgänge und arbeitet in den Bereichen 0…10 V, 1…5 V, -5…+5 V, -10…+10 V sowie 0…20 mA, 4…20 mA und -20…+20 mA. Für die Spannungs- und Strombereiche steht eine Auflösung von bis zu 16 Bit mit Vorzeichen zur Verfügung, und die minimale Zykluszeit beträgt für alle Kanäle 5 ms. Das Modul unterstützt 2-, 3- und 4-Leiter-Anschlüsse für Spannungsausgänge sowie 2-Leiter-Anschlüsse für Stromausgänge, wodurch die Anschlussart an die Art der Stellglieder und die Architektur der analogen Schaltung angepasst werden kann.
Das Modul bietet Modul-Diagnose, Diagnosealarm, Überwachung der Versorgungsspannung sowie Erkennung von Leitungsunterbrechungen, Kurzschlüssen sowie Über- und Unterlauf. Außerdem werden die Daten I&M0 bis I&M3, „Configuration in RUN“, der Statuswert QI sowie Ersatzwerte unterstützt.
Die Bauweise des Moduls ist galvanisch vom Backplane-Bus und der Stromversorgung der Elektronik getrennt, während die Kanäle untereinander nicht getrennt sind. Das Modul wird mit 24 V DC betrieben, nimmt maximal 150 mA auf, hat eine typische Verlustleistung von 1,5 W und kann bei horizontaler Montage bei Temperaturen von 0 bis 60 °C sowie bei vertikaler Montage bei Temperaturen von 0 bis 50 °C betrieben werden.
Das Modul ist für Standard-Analogkanäle des ET200SP-Systems vorgesehen, bei denen vier Spannungs- oder Stromausgänge, eine grundlegende Modul-Diagnose und eine gute Genauigkeit erforderlich sind, ohne die erweiterten Funktionen, die für technisch fortgeschrittenere Varianten charakteristisch sind.
