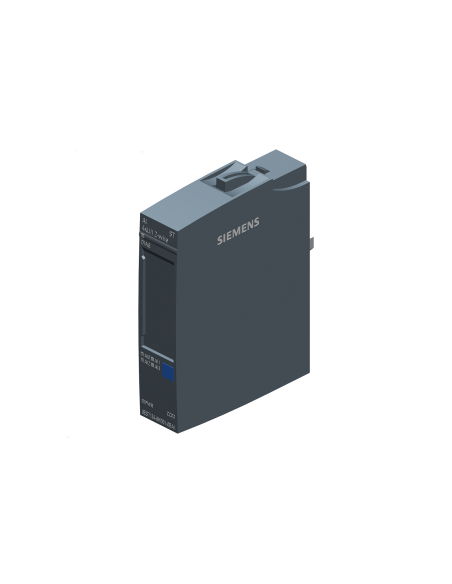

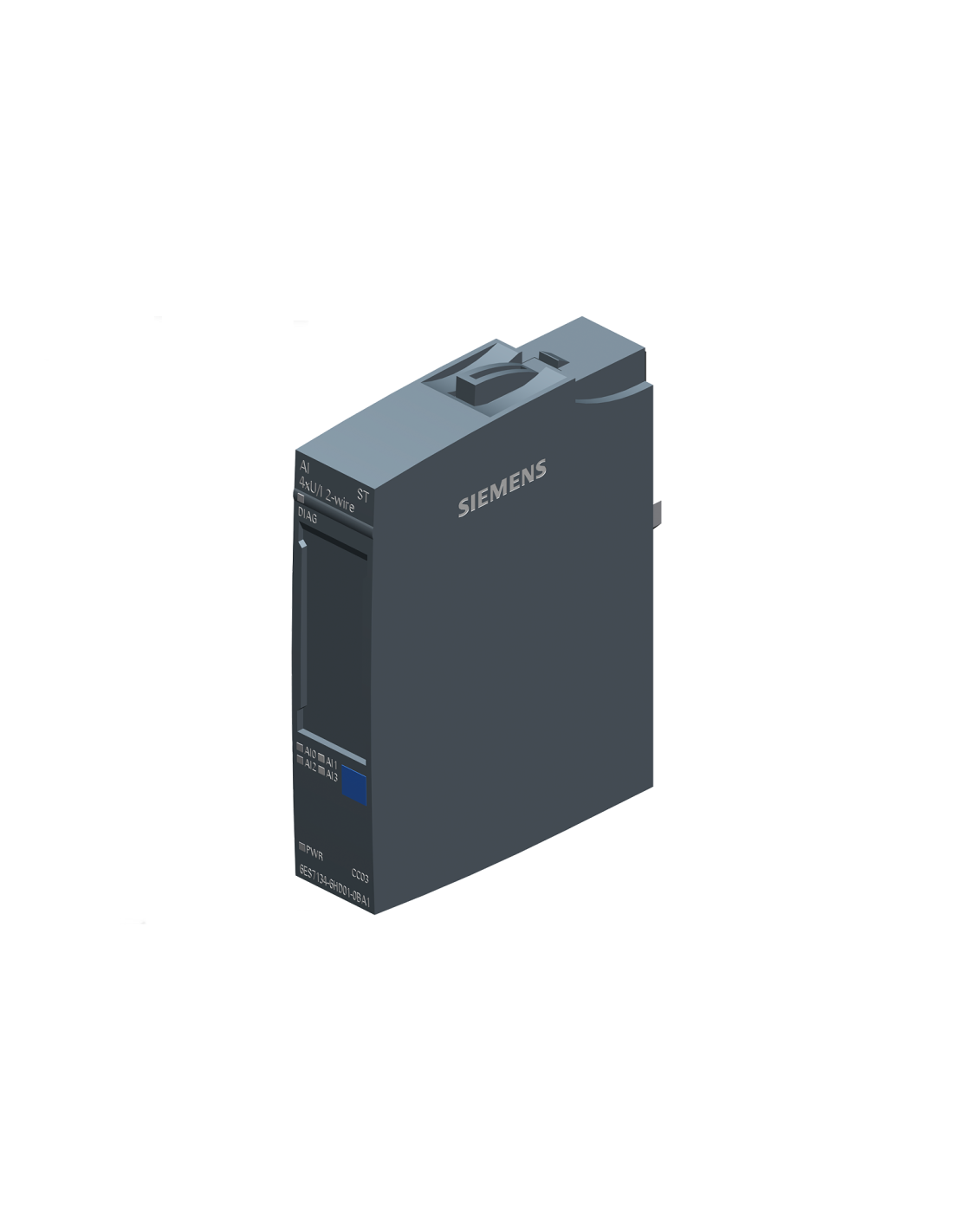

Siemens SIMATIC ET 200SP – 6ES7134-6HD01-0BA1 ist ein 4-Kanal-Analog-Eingangsmodul in ST-Bauform. Das Modul unterstützt Spannungs- und Strommessung, ist mit BaseUnits der Typen A0 und A1 kompatibel und verwendet den Farbcode CC03. Mit einer Breite von 15 mm eignet sich das Modul besonders gut für kompakte dezentrale Stationen, in denen vier Analogkanäle bei geringer Einbaubreite benötigt werden.
Das Modul verfügt über 4 Differenzeingänge und unterstützt die Spannungsbereiche 0…10 V, 1…5 V, -5…+5 V sowie -10…+10 V und die Strombereiche 0…20 mA und 4…20 mA. Für die Spannungsbereiche 0…10 V und 1…5 V steht eine Auflösung von 15 Bit zur Verfügung, für bipolare Spannungsbereiche 16 Bit mit Vorzeichen und für Stromeingänge 15 Bit. Das Modul nutzt die Sigma-Delta-Integralmessung, parametrisierbare Integration sowie eine Unterdrückung von Störungen bei 16,6 / 50 / 60 Hz, wodurch der Messpfad an die Anwendungsbedingungen und die erforderliche Signalstabilität angepasst werden kann.
Die 2-Draht-ST-Version ist auf Standard-Analogaufgaben im ET 200SP ausgerichtet, ohne Oversampling, MSI und isochronen Modus. Das Modul stellt eine 24-V-DC-Versorgung für Messumformer mit Kurzschlussschutz bereit, unterstützt 2-Leiter-Strommessumformer sowie Spannungsmessungen und bietet gleichzeitig eine Modul-Diagnose, die die Überwachung der Versorgungsspannung, Leitungsunterbrechung für 4…20 mA, Kurzschluss sowie Über- und Unterlauf. Die elektrischen Parameter und die Genauigkeit dieser Version machen sie zu einer idealen Ergänzung für klassische Messsysteme in der Automatisierungstechnik, bei denen Standarddiagnose, gute Wiederholgenauigkeit und eine kompakte Bauform gefragt sind.
Das Modul wird für die analogen ET200SP-Sektionen eingesetzt, in denen eine Spannungs- und Strommessung in einer einzigen, kompakten Ausführung erforderlich ist, ohne auf aufwendigere technische Varianten zurückgreifen zu müssen. In der Praxis ist hier die Kombination aus 4 Differenzeingängen, der Unterstützung von 2-Leiter-Stromwandlern, einer grundlegenden Diagnose sowie einer guten Messgenauigkeit in einem kompakten 15-mm-Gehäuse von Bedeutung.
