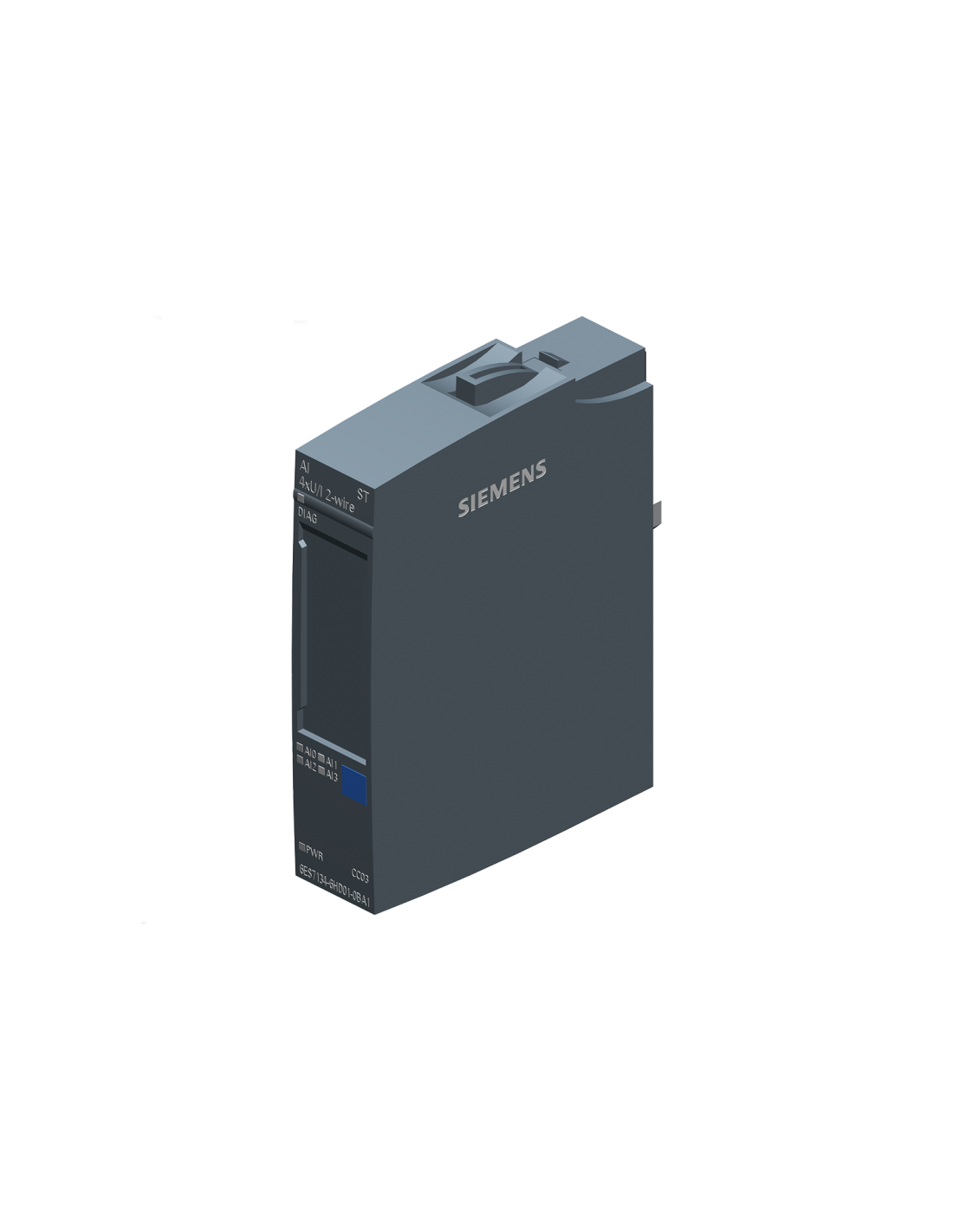

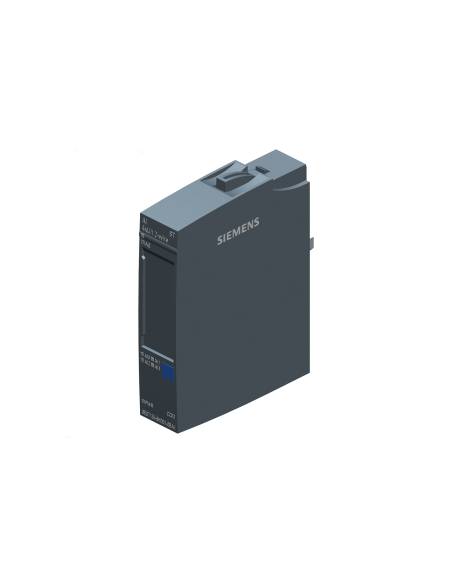

Siemens SIMATIC ET-200SP – 6ES7134-6GD01-0BA1 ist ein 4-Kanal-Modul für analoge Stromeingänge in der Standardausführung (ST). Das Modul unterstützt die Messung von Stromsignalen von 2- und 4-Leiter-Messumformern, ist kompatibel mit den BaseUnits vom Typ A0 und A1 und verwendet den Farbcode CC03. Das 15 mm breite Gehäuse des Moduls eignet sich für kompakte dezentrale Stationen mit mehreren analogen Kanälen auf engstem Einbauraum.
Das Modul verfügt über 4 Differenzeingänge und arbeitet in den Bereichen 0…20 mA, 4…20 mA sowie -20…+20 mA. Für den Bereich 4…20 mA steht eine Auflösung von 15 Bit zur Verfügung, und die maximale Auflösung mit Überbereich erreicht 16 Bit. Der Messkanal nutzt das Sigma-Delta-Integrationsprinzip, parametrisierbare Integration sowie eine Unterdrückung von Störungen bei 16,6 / 50 / 60 Hz, wodurch das Betriebsverhalten des Moduls an die Anwendungsbedingungen und die erforderliche Signalstabilität angepasst werden kann. Das Modul unterstützt zudem die Glättung der Messwerte in vier Stufen.
Die Standardversion (ST) ist für Standard-Messaufgaben im ET 200SP vorgesehen, ohne Oversampling, MSI und isochronen Modus. Das Modul gewährleistet eine 24-V-DC-Versorgung der Messwandler, einen Kurzschlussschutz für die Sensorversorgung, Moduldiagnose, einen Diagnosealarm, eine Leitungsunterbrechungserkennung für den Bereich 4…20 mA, die Erkennung von Kurzschlüssen im 2-Leiter-Betrieb sowie die Signalisierung von Überlauf und Unterlauf. Der maximale Adressraum beträgt 8 Byte plus 1 Byte QI-Information, und die Genauigkeitsparameter umfassen einen Grundfehler von ±0,3 % des Messbereichs bei 25 °C sowie eine Betriebsfehlergrenze von ±0,5 % des Messbereichs.
Das Modul wird in den Analogsektionen des ET200SP eingesetzt, in denen die Messung mehrerer Stromsignale im 2- und 4-Leiter-Betrieb erforderlich ist, wobei die Standarddiagnose und das kompakte Gehäuse beibehalten werden. Das Modul führt keine Spannungsmessung durch, und der Eingangspfad ist ausschließlich auf Stromsignale ausgerichtet, was die Auswahl des Moduls vereinfacht, wenn die gesamte Analogsektion auf mA-Messumformern basiert.
