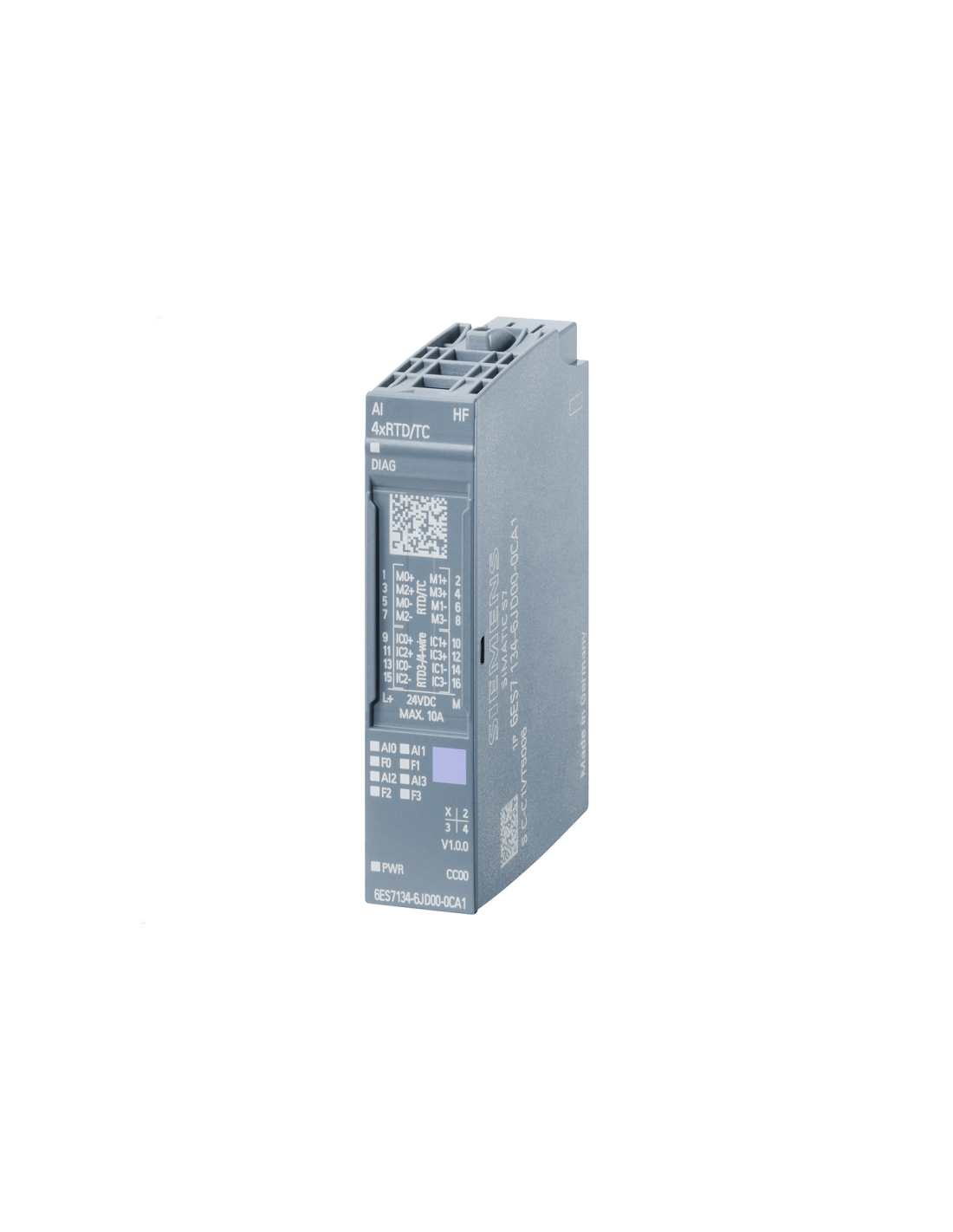

Siemens SIMATIC ET 200SP – 6ES7134-6JD00-0CA1 ist ein 4-Kanal-Analog-Eingangsmodul in der High-Feature-Ausführung, das für die Messung von Signalen von RTD-Widerstandssensoren, Thermoelementen, Widerständen und Spannungen vorgesehen ist. Das Modul ist kompatibel mit den BaseUnits vom Typ A0 und A1 (Farbcode CC00), unterstützt die Daten I&M0…I&M3 und die Integration in STEP 7 / TIA Portal ab älteren Versionen der Entwicklungsumgebung für ET-200SP.
Das Modul unterstützt 4 unabhängige Messkanäle mit einer Auflösung von bis zu 16 Bit mit Vorzeichen und ermöglicht die separate Konfiguration der Messart für jeden Kanal. In einem Modul lassen sich Spannungsmessungen in den Bereichen ±1 V, ±250 mV, ±50 mV und ±80 mV, Thermoelementmessungen der Typen B, C, E, J, K, L, N, R, S, T, U sowie TXK/TXK(L) sowie die Messung von RTD-Sensoren und Widerständen konfigurieren. Für RTDs steht eine Leitungswiderstandskompensation in 2- und 3-Leiter-Schaltung zur Verfügung, während für Thermoelemente eine externe oder interne Kompensation möglich ist, wobei die interne Kompensation eine BaseUnit vom Typ A1 erfordert.
Die High-Feature-Version (HF) erweitert den Funktionsumfang um Kanal-Diagnose, parametrierbare Grenzwertalarm, Hardware-Interrupts bei Überschreitung von Schwellenwerten, Diagnose von Leitungsunterbrechungen, Referenzkanalfehlern, Ausfall der Versorgungsspannung und Parametrierungsfehlern.
Das Modul wird mit 24 V DC betrieben, verfügt über einen maximalen Adressbereich von 8 Byte plus 1 Byte QI-Information, unterstützt die Unterdrückung von Störungen bei 16,6 / 50 / 60 Hz sowie die Glättung der Messwerte in vier Stufen. Es handelt sich um ein Modul für anspruchsvollere ET-200SP-Messstrecken, bei denen neben der eigentlichen Messwertanzeige eine flexible Parametrierung und eine umfassende Kanaldiagnose wichtig sind. Das Modul vereint mehrere Messarten in einer Einheit und wird in ET-200SP-Stationen eingesetzt, in denen an einem Knoten sowohl RTD-Sensoren als auch Thermoelemente oder Spannungsmessungen vorhanden sind.
