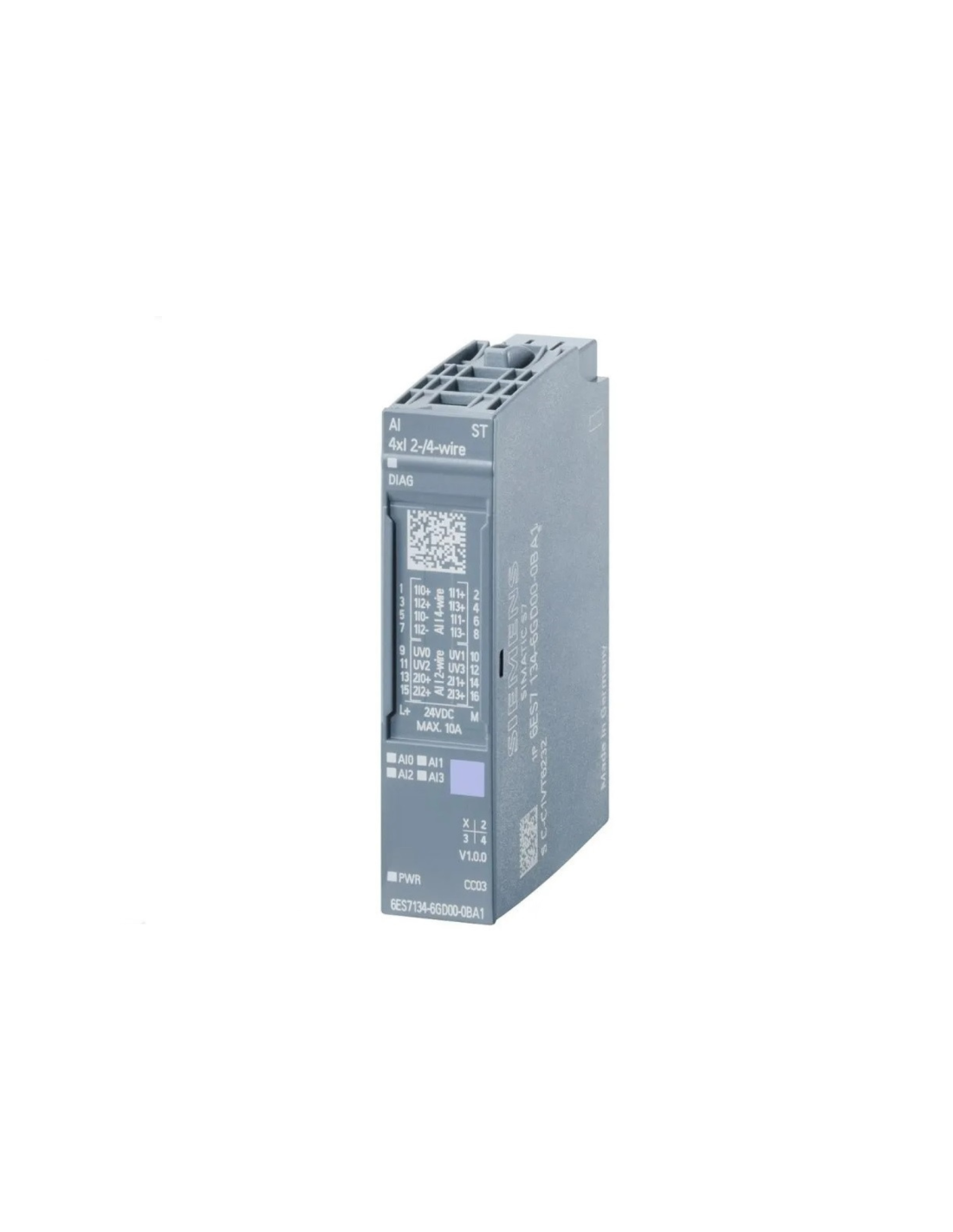

4-Kanal-Modul für analoge Stromeingänge – 6ES7134-6GD00-0BA1 für das Siemens SIMATIC ET-200SP-System, Modul in Standardausführung (ST). Das Modul ist kompatibel mit den BaseUnits vom Typ A0 und A1, hat den Farbcode CC03 und ist für die Messung von Stromsignalen von 2- und 4-Leiter-Messumformern in der kompakten dezentralen Architektur des ET 200SP ausgelegt. Das Modul verfügt über 4 Differenzeingänge und ist 15 mm breit, wodurch es sich gut für kompakte Analogabschnitte in Schaltschränken eignet.
Das Modul unterstützt die Messbereiche 0…20 mA, 4…20 mA sowie -20…+20 mA. Der Eingangskanal arbeitet mit einer Auflösung von bis zu 16 Bit, nutzt das Sigma-Delta-Messverfahren, parametrisierbare Integration sowie eine Unterdrückung von Störungen bei 16,6 / 50 / 60 Hz. Zudem steht eine Glättung der Messwerte in vier Stufen zur Verfügung, wodurch das Verhalten des Moduls an die Signaldynamik und die Störbedingungen in der Anwendung angepasst werden kann. Analogmodul in der Standardausführung für die Stromabschnitte ET200SP, ohne Oversampling, MSI und isochronen Modus, jedoch mit vollständiger Moduldiagnose.
Das Modul unterstützt eine 24-V-DC-Versorgung der Messumformer, einen Kurzschlussschutz für die Sensorversorgung, eine Spannungsausfalldiagnose, eine Leitungsunterbrechungserkennung für 4…20 mA, die Erkennung von Kurzschlüssen im 2-Leiter-Modus sowie die Signalisierung von Überlauf und Unterlauf. Der maximale Adressraum beträgt 8 Byte plus 1 Byte QI-Information.
Das Modul wird in den Analogsektionen des ET-200SP-Systems eingesetzt, in denen alle Kanäle mit Stromsignalen arbeiten und eine Standardfunktionalität mit vollständiger Moduldiagnose erforderlich ist, ohne die erweiterten Funktionen, die für neuere oder höherwertige Varianten charakteristisch sind.
