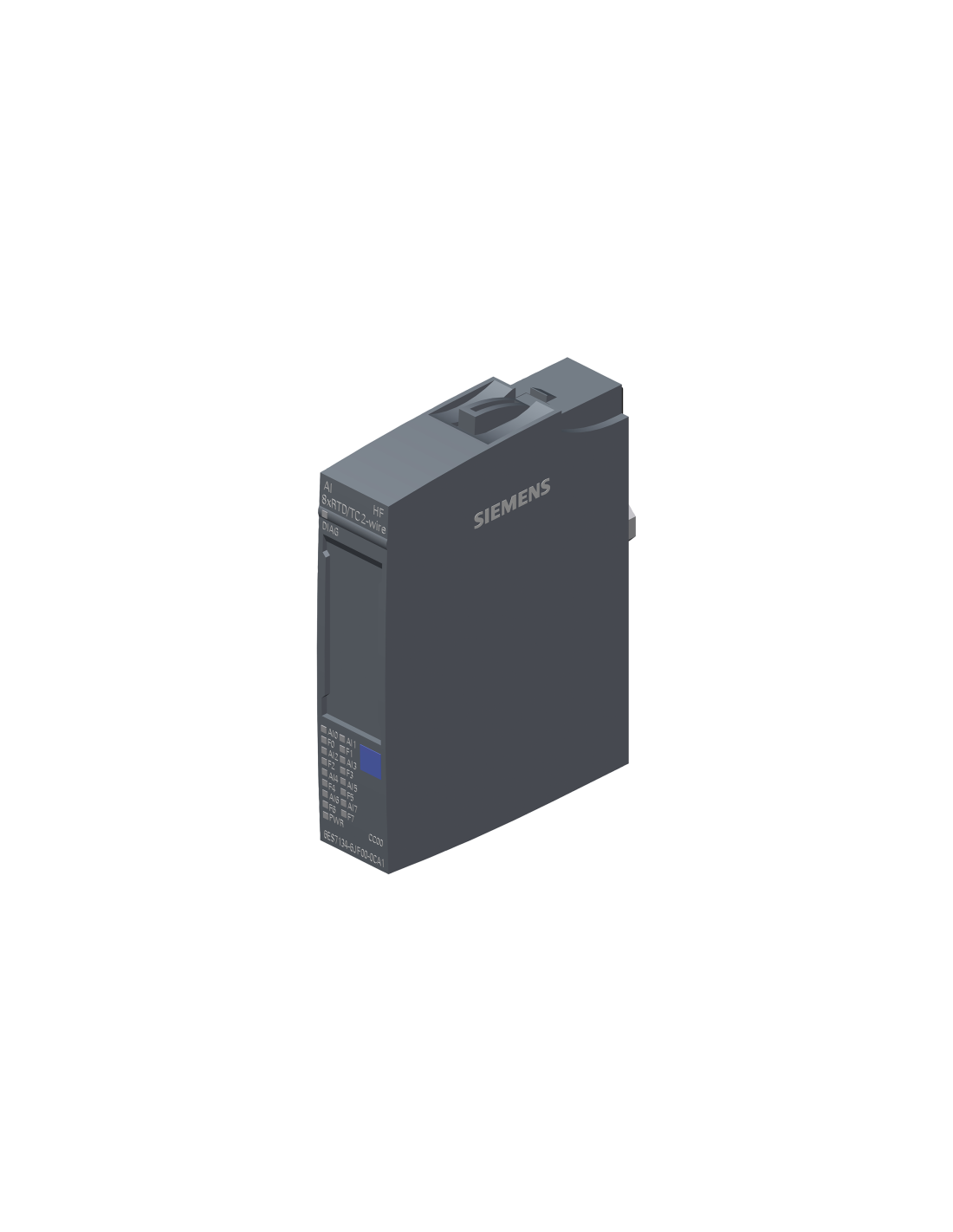

Siemens-Modul – 6ES7134-6JF00-0CA1, 8-Kanal-Modul für analoge Eingänge für das SIMATIC ET 200SP-System zur Messung von Signalen von RTD-Widerstandssensoren, Thermoelementen, Widerständen sowie Spannungen in kleinen Bereichen. Das Modul arbeitet in der High-Feature-Klasse (HF), ist mit BaseUnits der Typen A0 und A1 kompatibel, hat den Farbcode CC00 und ein 15 mm breites Gehäuse, wodurch es sich gut für kompakte Messabschnitte in dezentralen E/A-Stationen eignet.
Das Modul unterstützt acht unabhängige Kanäle und ermöglicht es, die Messart für jeden Kanal separat einzustellen. In einem Modul lassen sich Spannungsmessungen in den Bereichen ±1 V, ±250 mV, ±80 mV und ±50 mV, Thermoelementmessungen der Typen B, C, E, J, K, L, N, R, S, T, U sowie TXK/TXK(L) sowie die Messung von Widerständen, PTCs und RTD-Sensoren wie Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000 und LG-Ni1000. Das Modul arbeitet in der 2-Leiter-Technik, bietet eine Temperaturkompensation für Thermoelemente, einschließlich einer internen Kompensation mit der BaseUnit A1, und ermöglicht die Eingabe einer Leitungswiderstandskompensation für RTD- und Widerstandsmessungen.
Die High-Feature-Version HF wurde für anspruchsvollere ET-200SP-Messkanäle entwickelt, bei denen neben der eigentlichen Messwertanzeige auch eine umfassende Diagnose und flexible Parametrierung von Bedeutung sind. Das Modul unterstützt Diagnosealarme, Grenzwertalarm, Kanal-für-Kanal-Leitungsbruchdiagnose, Überwachung der Versorgungsspannung, Überlauf- und Unterlaufschutz, Neuparametrisierung sowie Kalibrierung im RUN-Modus. Der Messkanal arbeitet nach dem Sigma-Delta-Prinzip, unterstützt die Unterdrückung von Störungen bei 16,6 / 50 / 60 Hz sowie die Glättung der Messwerte in vier Stufen, wobei die maximale Auflösung 16 Bit mit Vorzeichen beträgt.
Das Modul wird in ET200SP-Stationen eingesetzt, in denen in einem Messabschnitt sowohl RTDs als auch Thermoelemente vorhanden sind und gleichzeitig eine umfassende Kanal-Diagnose sowie Grenzwerzalarmierung erforderlich ist. Das Gerät bietet acht Kanäle in 2-Leiter-Ausführung, die Möglichkeit, die Messart für jeden Kanal separat einzustellen, sowie die Unterstützung von Temperaturkompensation und Leitungswiderstandskompensation, ohne auf ein größeres Spezialmodul umsteigen zu müssen.
