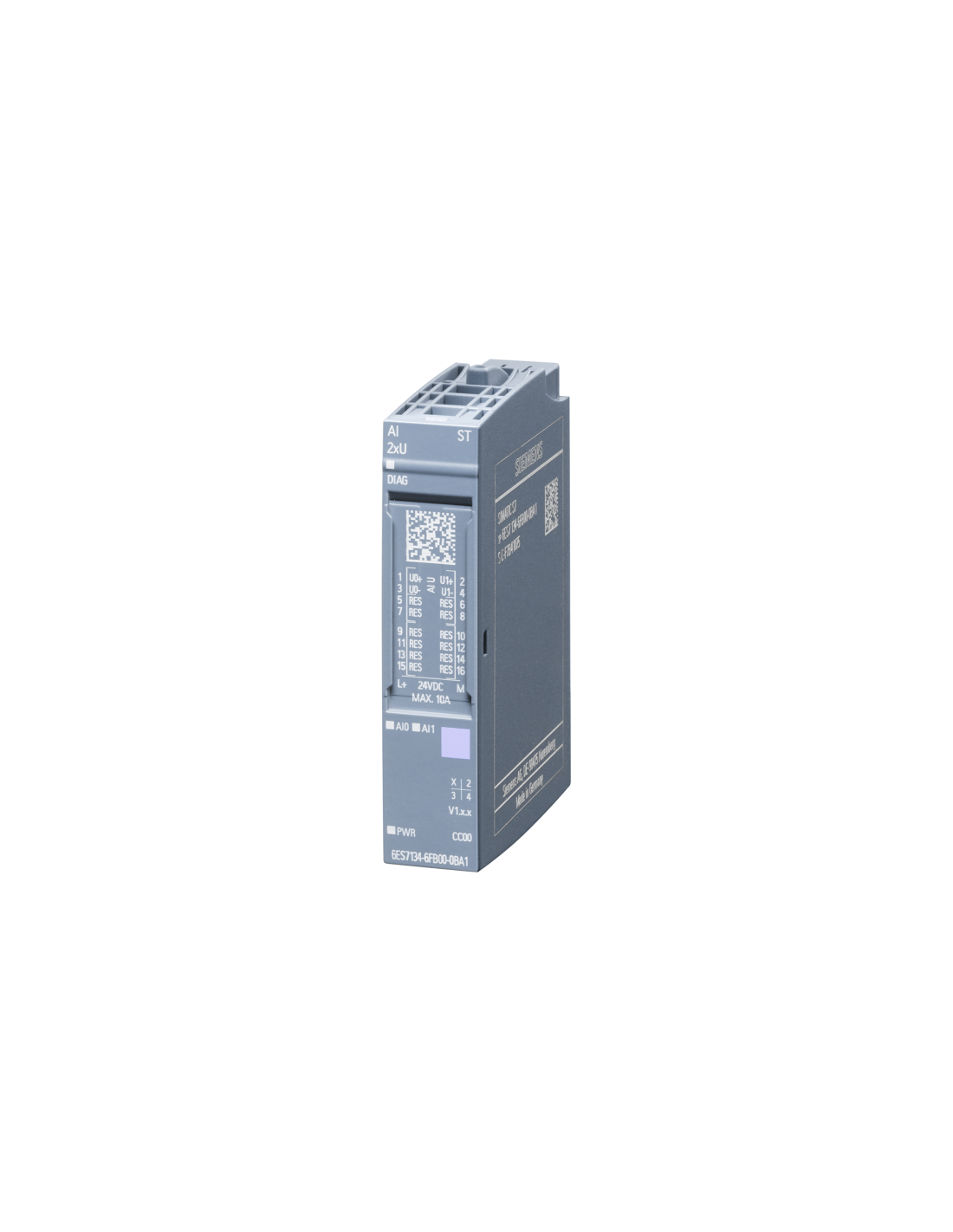

Siemens SIMATIC ET 200SP – 6ES7134-6FB00-0BA1 ist ein 2-Kanal-Modul für analoge Spannungseingänge in der Standard-ST-Ausführung. Das Modul unterstützt 2 analoge Eingänge für die Bereiche 0…10 V, 1…5 V, -5…+5 V sowie -10…+10 V. Für die Bereiche 0…10 V und 1…5 V steht eine Auflösung von 15 Bit zur Verfügung, für die bipolaren Bereiche hingegen 16 Bit mit Vorzeichen. Die Messschaltung arbeitet nach dem Sigma-Delta-Prinzip, unterstützt parametrisierbare Integration sowie die Unterdrückung von Störungen bei 16,6 / 50 / 60 Hz oder den Betrieb ohne Filter sowie die Glättung der Messwerte in vier Stufen. Die minimale Zykluszeit beträgt für alle Kanäle 500 µs, und die Umwandlungszeit kann 50 ms bei 60 Hz, 60 ms bei 50 Hz, 180 ms bei 16,6 Hz oder 250 µs ohne Filter betragen.
Das Modul ist kompatibel mit den BaseUnits vom Typ A0 und A1, hat den Farbcode CC00 und wird in kompakten Analogsektionen in dezentralen E/A-Stationen eingebaut. Es handelt sich um eine Variante, die ausschließlich für die Spannungsmessung vorgesehen ist und keine Stromeingänge unterstützt.
Standard-Spannungsmodul für die Analogsektionen des ET-200SP, ohne Oversampling, MSI und isochronen Modus, jedoch mit grundlegender Modul-Diagnose. Das Modul unterstützt Diagnosealarme, die Überwachung der Versorgungsspannung, die Kurzschlusserkennung im Bereich von 1…5 V sowie die Signalisierung von Gruppenfehlern, Überlauf und Unterlauf. Der Adressraum umfasst maximal 4 Byte pro Modul sowie ein zusätzliches Byte an QI-Informationen. Die Baugruppe wird mit 24 V DC betrieben, hat eine Stromaufnahme von maximal 37 mA, eine typische Verlustleistung von 0,9 W und kann bei horizontaler Montage bei Temperaturen von -30 bis 60 °C sowie bei vertikaler Montage bei Temperaturen von -30 bis 50 °C betrieben werden.
Das Modul wird in den analogen Sektionen des ET 200SP eingesetzt, in denen ausschließlich Spannungsmessungen erforderlich sind und kein universelles Spannungs- und Strommodul benötigt wird. Aus Sicht der Geräteauswahl sind hier zwei Spannungskanäle, die geringe Breite von 15 mm, die schnelle Zykluszeit sowie der Verzicht auf eine 24-V-Versorgung der Messwandler von Bedeutung, was dieses Modell von den umfangreicheren Analogmodulen dieser Serie unterscheidet.
