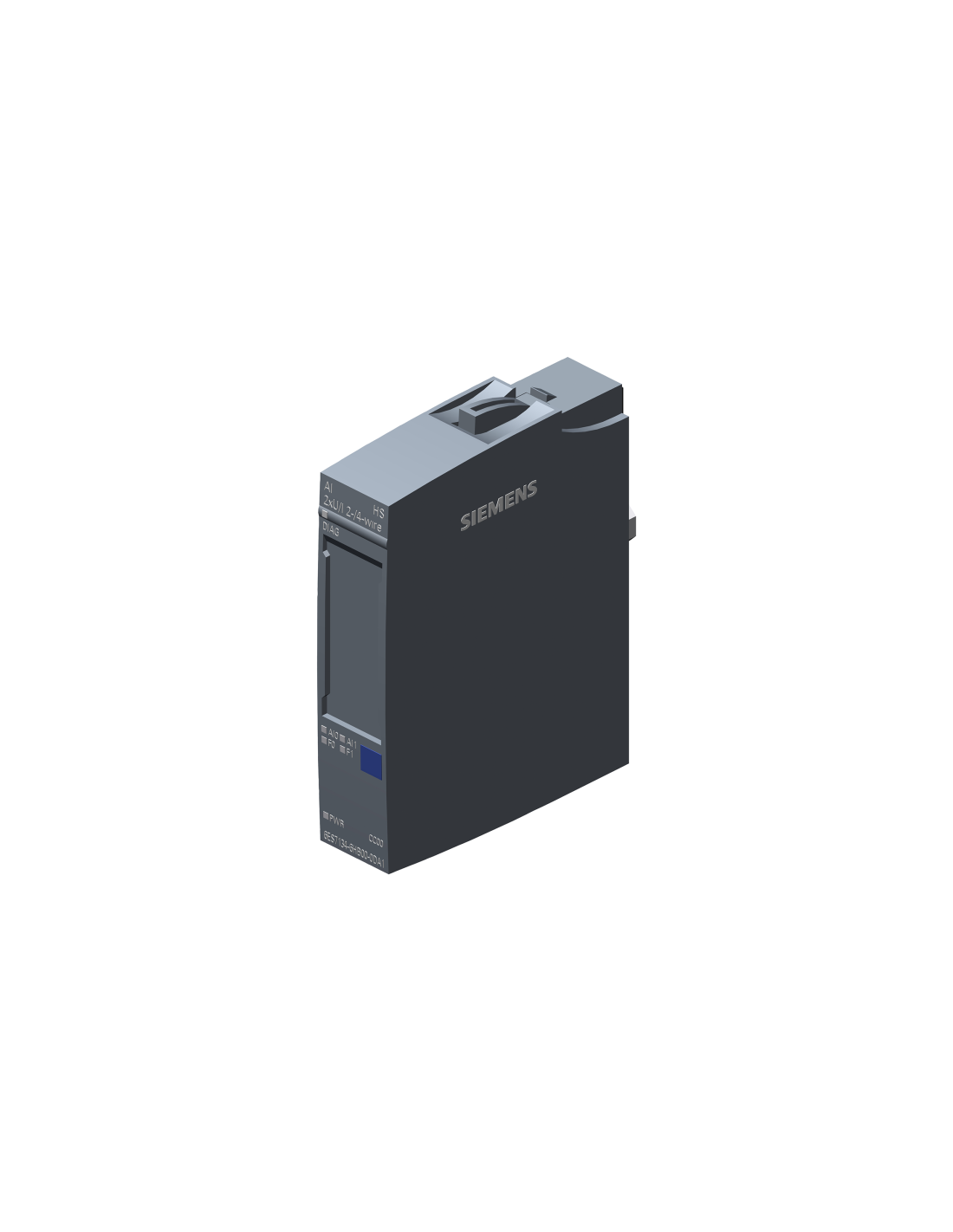

2-Kanal-Analog-Eingangsmodul Siemens SIMATIC ET 200SP – 6ES7134-6HB00-0DA1, Modul zur Messung von Spannungs- und Stromsignalen in der Ausführung (HS) High Speed. Das Modul ist kompatibel mit den BaseUnits vom Typ A0 und A1. Das Modul unterstützt außerdem Oversampling für 2 Kanäle mit bis zu 16 Werten pro Zyklus bei einer Mindestauflösung von 50 µs sowie den isochronen Betrieb mit einer Buszeit ab 125 µs.
Das Modul verfügt über zwei Differenzeingänge und arbeitet in den Bereichen 0…10 V, 1…5 V, -5…+5 V, -10…+10 V sowie 0…20 mA, 4…20 mA und -20…+20 mA. Für einen Teil der Messbereiche ist eine Auflösung von 16 Bit mit Vorzeichen verfügbar, und die minimale Zykluszeit aller Kanäle beträgt 125 µs. Das Modul wird in den Analogsektionen des ET-200SP eingebaut, in denen das Standard-Eingangsmodul zu langsam ist und eine schnelle Spannungs- und Strommessung mit Oversampling und isochronem Betrieb erforderlich ist.
Schnelles Analogmodul für die Messsektionen des ET200SP, in denen Spannungs- und Strommessungen mit kurzer Reaktionszeit, guter Genauigkeit und umfassender Diagnose erforderlich sind. Das Modul stellt eine 24-V-Versorgung für die Strommessung bereit, erkennt Leitungsunterbrechungen im 4…20-mA-Bereich, eine kanalweise Kurzschlusserkennung für den Bereich 1…5 V oder die Erkennung eines Kurzschlusses in der Messwandler-Stromversorgung bei Strommessungen sowie Diagnose- und Grenzwertalarm. Das 15 mm breite Modul unterstützt die kanalweise Diagnose und eignet sich daher gut für kompakte Analogsektionen, bei denen nicht nur eine geringe Einbaubreite, sondern auch eine schnelle Signalerfassung von Bedeutung ist.
