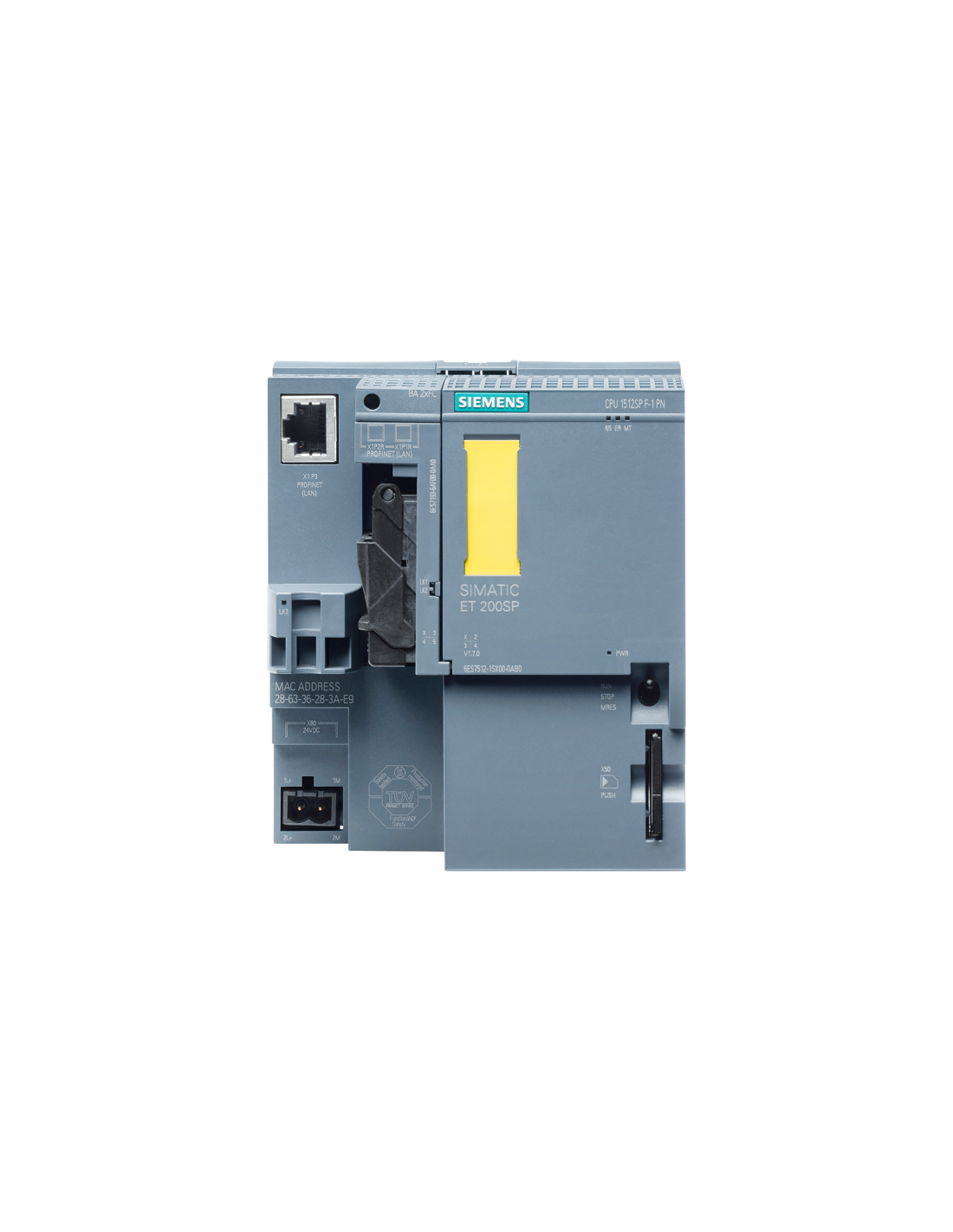

Fail-Safe-Zentraleinheit CPU 1512SP F-1 PN Siemens – 6ES7512-1SK01-0AB0, entwickelt für den Einsatz im SIMATIC ET 200SP-System. Das Modul vereint die Funktionen einer SPS und einer Sicherheitssteuerung in einer kompakten Einheit für die dezentrale Station ET 200SP. In dieser Version stellt die CPU 300 KB Arbeitsspeicher für das Programm und 1 MB für Daten zur Verfügung, benötigt eine SIMATIC-Speicherkarte und unterstützt einen Ladespeicher von bis zu 32 GB. Die Einheit ist für Anwendungen ausgelegt, bei denen gleichzeitig Standard-Steuerungslogik, Sicherheitsfunktionen und eine kompakte, auf ET200SP basierende Architektur benötigt werden.
Die CPU nutzt die PROFINET-IRT-Schnittstelle mit einem 3-Port-Switch. Ein Ethernet-Port ist integriert, zwei weitere werden über einen BusAdapter realisiert, wodurch das Modul je nach verwendetem Adapter Flexibilität bei der Wahl der Netzwerkanschlussart bietet. Die Einheit arbeitet als PROFINET-IO-Controller und PROFINET-IO-Device und unterstützt IRT, Shared Device, PROFIenergy, SIMATIC-Kommunikation, offene Industrial-Ethernet-Kommunikation, einen Webserver sowie MRP- und MRPD-Redundanz. Die Zentraleinheit ist für kompakte und mittelgroße ET200SP-Stationen vorgesehen, bei denen neben den Steuerungsfunktionen auch deterministische Netzwerkkommunikation, Diagnose sowie die Unterstützung verteilter E/A-Inseln wichtig sind.
Die Einheit erreicht 48 ns bei Bitoperationen, 58 ns bei Wortoperationen, 77 ns bei Festkommaarithmetik und 307 ns bei Gleitkommazahlen. Die CPU unterstützt bis zu 2048 E/A-Module oder -Submodule, bis zu 64 ET200SP-Module und bis zu 16 ET 200AL-Module in einer Linie, und der maximale Adressraum der Station beträgt 2560 Byte für zentrale Ein- und Ausgänge.
Die Fail-Safe-Version integriert Standardsteuerungsfunktionen und Sicherheitslogik in einer Einheit, sodass die CPU sowohl allgemeine Automatisierungsaufgaben als auch Sicherheitsanwendungen ohne den Einsatz einer separaten Sicherheitssteuerung ausführen kann.
Das Modell CPU 1512SP F-1 PN unterstützt die PROFIsafe-Kommunikation und ist für Systeme ausgelegt, die ein hohes Maß an funktionaler Sicherheit erfordern, bis hin zu PLe gemäß ISO 13849-1 und SIL 3 gemäß IEC 61508. Dies ermöglicht den Aufbau kompakter ET-200SP-Stationen, in denen Standard- und Sicherheitsfunktionen auf einer einzigen Hardwareplattform zusammengefasst sind, wobei eine einheitliche Diagnose, eine gemeinsame Projektierungsumgebung und eine einheitliche PROFINET-Kommunikationsarchitektur gewährleistet sind.
