Modulares FAIL-SAFE-I/O-System für sicherheitsrelevante Anwendungen bis SIL 3.

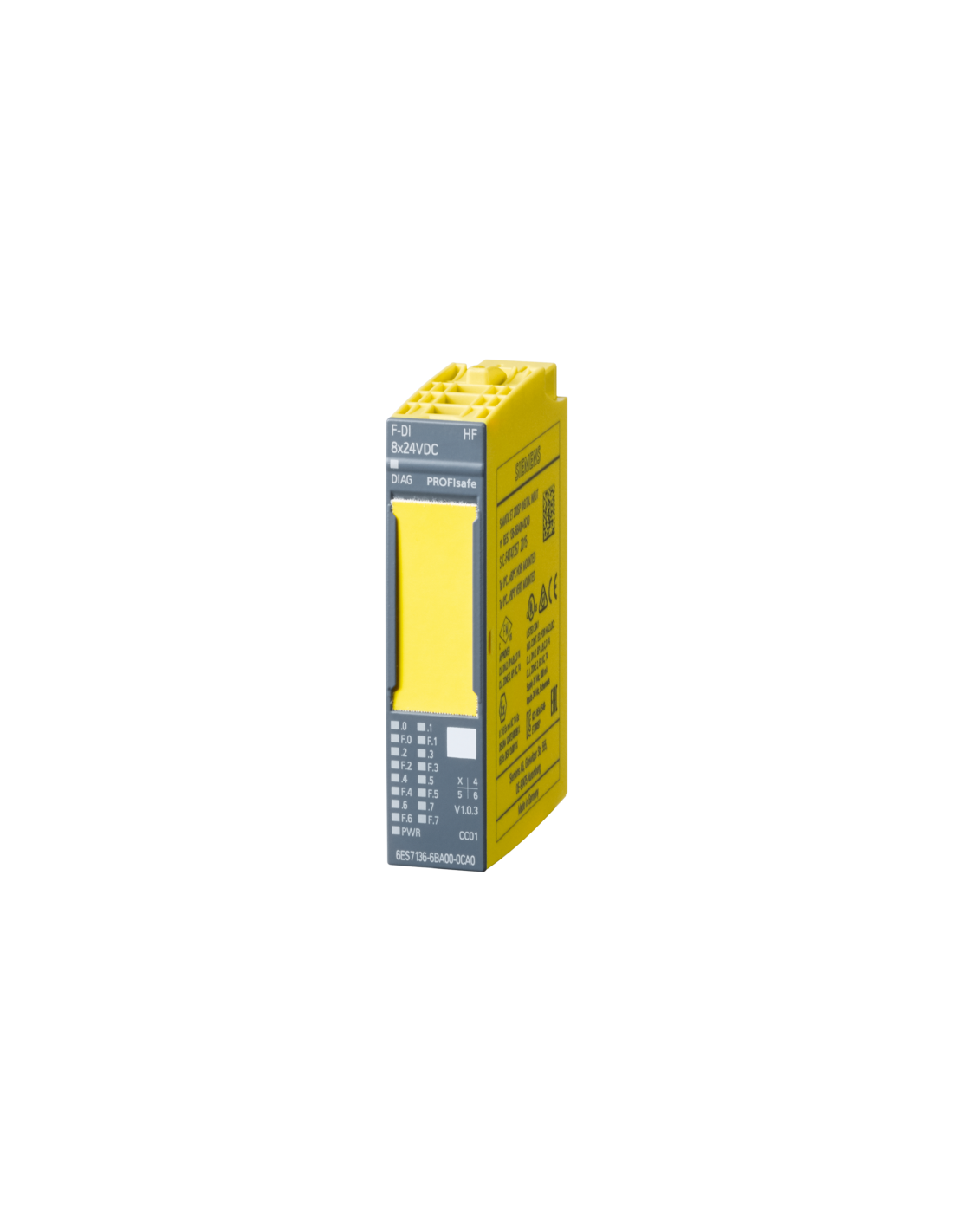

Siemens – 6ES7136-6BA00-0CA0 ist ein sicheres FAIL-SAFE-Digital-Eingangsmodul für das SIMATIC ET 200SP-System, das insgesamt 8 digitale HIGH-FEATURE-Ausgänge mit 24 V DC verfügt. Das Modul in der Ausführung F-DI 8x24VDC HF mit einer Breite von 15 mm ist mit der BaseUnit vom Typ A0 kompatibel. Das Modul wurde für Sicherheitsanwendungen entwickelt und erreicht die Sicherheitsstufe PL E gemäß ISO 13849-1 sowie SIL 3 gemäß IEC 61508.
Die kompakten Abmessungen eines Geräts dieser Klasse werden durch die hohe Kanaldichte ermöglicht; die geringen Abmessungen erleichtern die Nutzung des eingesparten Platzes im Schaltschrank. Module mit dem erhöhten Sicherheitsstandard „Failsafe I/O“ ermöglichen die Integration in sicherheitsrelevante Systeme über SIMATIC Safety Integrated. Die für einen störungsfreien Betrieb erforderlichen Sicherheitsfunktionen sind in den Modulen integriert. Failsafe-Module können in Sicherheitskreisen bis Kat. 4 / SIL 3 eingesetzt werden. Die digitalen Failsafe-Signalmodule F-DI / F-DQ entsprechen den Abmessungen der Standardmodule.
Das Modul wird mit einer 24-V-DC-Versorgung im Bereich von 20,4…28,8 V DC betrieben, verfügt über einen Verpolungsschutz und nimmt im Leerlauf typischerweise 75 mA auf. Über den Rückseitenbus beträgt die Stromaufnahme maximal 21 mA, und die typische Verlustleistung beträgt 4 W. Zusätzlich stellt das Modul 8 24-V-Ausgänge zur Versorgung von Drehgebern bereit, mit elektronischem Kurzschlussschutz und einem Gesamt-Ausgangsstrom von bis zu 800 mA.
Der Eingangsbereich arbeitet gemäß der Spezifikation IEC 61131, Typ 1. Für das Signal „0“ ist ein Bereich von -30…+5 V vorgesehen, für das Signal „1“ ein Bereich von +15…+30 V. Der typische Eingangsstrom für den Zustand „1“ beträgt 3,7 mA. Die Eingangsverzögerungszeit ist im Bereich von 0,4…20 ms für die ansteigende und abfallende Flanke parametrierbar. Die maximale Leitungslänge beträgt 1000 m für geschirmte Kabel und 500 m für ungeschirmte Kabel.
Das Modul unterstützt Diagnosefunktionen und einen Diagnosealarm. An der Vorderseite befinden sich die LEDs RUN, ERROR, PWR, die Kanalstatus-LEDs sowie die Diagnose-LEDs für die Kanäle und das Modul. Eine Potentialtrennung besteht zwischen den Kanälen und dem Backplane-Bus, zwischen den Kanälen selbst gibt es jedoch keine Trennung. Die Abmessungen des Moduls betragen 15 × 73 × 58 mm, das Gewicht liegt bei ca. 49 g, und die zulässige Betriebstemperatur beträgt 0…60 °C bei horizontaler Montage und 0…50 °C bei vertikaler Montage.
