Modulares FAIL-SAFE-I/O-System, entwickelt für sicherheitsrelevante Anwendungen bis SIL 3.

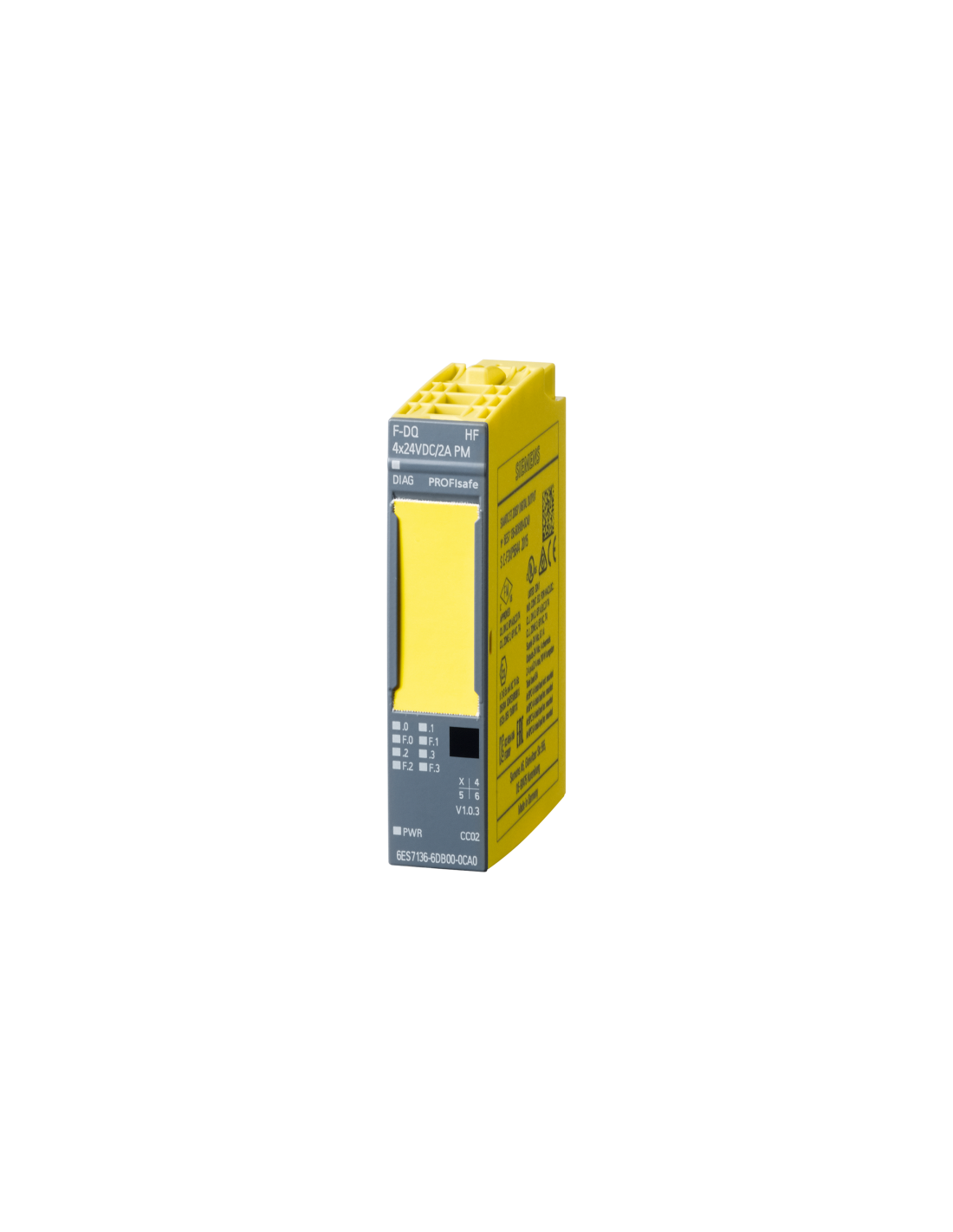

FAIL-SAFE-Digitalausgangsmodul Siemens SIMATIC ET 200SP – 6ES7136-6DB00-0CA0 ist ein sicheres Modul mit 4 HIGH-FEATURE-Ausgängen (24 V DC / 2 A). Es handelt sich um ein Modul der Ausführung F-DQ 4x24VDC/2A PM HF mit einer Breite von 15 mm. Kompaktes Sicherheitsmodul zur Ansteuerung von 24-V-DC-Lasten, wo Transistorausgänge mit Diagnose und Überwachung des Kanalzustands benötigt werden. Das Modul ist mit BaseUnit-Sockeln vom Typ A0 kompatibel. Es gehört zur Gruppe der Digital-F-Ausgangsmodule und kann in Sicherheitsanwendungen bis zur Sicherheitsstufe PL E gemäß ISO 13849-1 und SIL 3 gemäß IEC 61508 eingesetzt werden.
Der Ausgangsteil besteht aus 4 parametrierbaren Transistorausgängen mit Kurzschlussschutz, Überlastschutz und Unterbrechungserkennung. Jeder Kanal kann bis zu 2 A schalten, während der Gesamtstrom des Moduls maximal 6 A beträgt. Das Modul unterstützt ohmsche, lampenbasierte und induktive Lasten; die maximale Schaltfrequenz beträgt 30 Hz bei ohmscher Last, 10 Hz bei Röhrenlast und 0,1 Hz bei induktiver Last. Bei einem „1“-Signal beträgt die Ausgangsspannung mindestens 24 V; L+ (-0,5 V), und der Reststrom bei einem „0“-Signal überschreitet 0,5 mA nicht.
Das Modul verfügt über eine umfangreiche Diagnosefunktion, die einen Diagnosealarm, die LEDs „RUN“, „ERROR“ und „PWR“, die Statusanzeige der Kanäle sowie die LED-Anzeigen für die Kanal- und Moduldiagnose umfasst. Die Leitungslänge kann bei geschirmten Kabeln bis zu 1000 m und bei ungeschirmten Kabeln bis zu 500 m betragen. Eine Potentialtrennung besteht zwischen den Kanälen und dem Backplane-Bus, zwischen den Kanälen selbst gibt es jedoch keine Trennung. Die Abmessungen des Moduls betragen 15 × 73 × 58 mm, das Gewicht etwa 57 g. Die zulässige Betriebstemperatur liegt bei 0…60 °C bei horizontaler Montage und bei 0…50 °C bei vertikaler Montage.
Das Modul wird mit 24 V DC im Bereich von 19,2…28,8 V DC betrieben, verfügt über einen Verpolungsschutz und nimmt im Leerlauf typischerweise 75 mA auf. Die Stromaufnahme über den Rückkanal beträgt maximal 21 mA, die typische Verlustleistung liegt bei 4 W.
Die kompakten Abmessungen eines Geräts dieser Klasse werden durch die hohe Kanaldichte ermöglicht; die geringen Abmessungen erleichtern die Nutzung des eingesparten Platzes im Schaltschrank. Module mit dem erhöhten Sicherheitsstandard Failsafe I/O ermöglichen die Integration in sicherheitsrelevante Systeme über SIMATIC Safety Integrated. Die für einen störungsfreien Betrieb erforderlichen Sicherheitsfunktionen sind in den Modulen integriert.
Die digitalen Failsafe-Signalmodule F-DI / F-DQ entsprechen den Abmessungen der Standardmodule. Die funktionale Sicherheit ist gemäß der Norm EN 61508 zertifiziert. Eine Besonderheit der F-Module von SIMATIC ET 200SP ist, dass die F-Adressen bei der Inbetriebnahme durch die Projektierung zugewiesen werden, was den Konfigurationsprozess vereinfacht und Zeit spart. Erweiterte Funktionen wie Oversampling – also die schnelle, gleichmäßige Datenerfassung bzw. -ausgabe bei moderater Prozessorauslastung – bieten dem Anwender die Möglichkeit, Messwerte in synchronen und konstanten Zeitabständen im Rahmen der PROFINET-Transmit-Taktung festzulegen.
