Ein modulares FAIL-SAFE-I/O-System, das für sicherheitsrelevante Anwendungen bis zur Sicherheitsstufe SIL 3 entwickelt wurde.

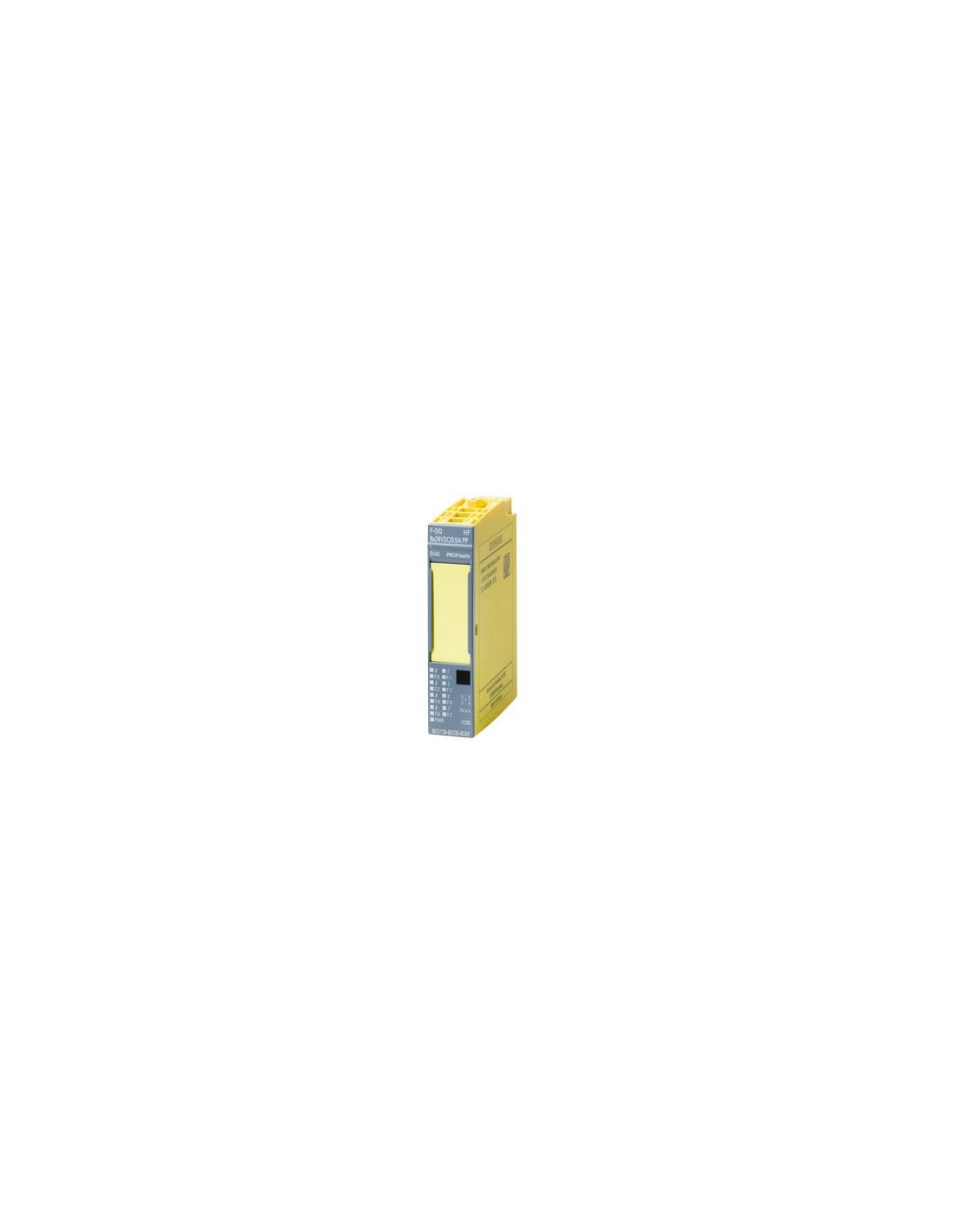

Siemens – 6ES7136-6DC00-0CA0 ist ein sicheres digitales Ausgangsmodul für das SIMATIC ET 200SP-System; das Modul verfügt über 8 Ausgänge mit 24 V DC / 0,5 A. Das Modul in der Ausführung F-DQ 8x24VDC/0,5A PP HF mit einer Breite von 15 mm und ist mit der BaseUnit vom Typ A0 kompatibel. Das Modul ist für Sicherheitsanwendungen vorgesehen und kann in Systemen bis zur Sicherheitsstufe PL E (ISO 13849-1) sowie SIL 3 (IEC 61508) eingesetzt werden. Es handelt sich um ein Modul mit hoher Ausgangsdichte, das für kompakte ET 200SP-Stationen vorgesehen ist, in denen sichere 24-V-DC-Ausgänge bei moderater Strombelastbarkeit des Kanals benötigt werden.
Der Ausgangsteil besteht aus 8 parametrierbaren Transistorausgängen mit Kurzschlussschutz. Jeder Kanal kann bis zu 0,5 A schalten, und der Gesamtstrom des Moduls beträgt maximal 3 A, wobei eine temperatur- und einbaulageabhängige Leistungsreduzierung zu berücksichtigen ist. Das Modul unterstützt ohmsche, kapazitive, röhrenbasierte und induktive Lasten. Die maximale Schaltfrequenz beträgt 30 Hz bei ohmscher Last, 2 Hz bei kapazitiver Last, 10 Hz bei Röhrenlast und 0,1 Hz bei induktiver Last.
Die Ausgänge arbeiten mit einer Spannung von 24 V DC, und bei einem „1“-Signal beträgt die Ausgangsspannung mindestens L+ (-0,5 V). Der Nennausgangsstrom für das Signal „1“ beträgt 0,5 A, während der Reststrom für das Signal „0“ 0,5 mA nicht überschreitet. Der Widerstandsbereich der Last liegt zwischen 48 und 12.000 Ω. Das Modul unterstützt keine Unterbrechungserkennung, bietet jedoch eine Diagnosefunktion für Kurzschlüsse und den Kanalstatus.
Die Leitungslänge kann sowohl bei geschirmten als auch bei ungeschirmten Kabeln bis zu 100 m betragen. Das Modul bietet Diagnosefunktionen, einen Diagnosealarm sowie Identifikationsdaten von I&M0 bis I&M3. Die Abmessungen betragen 15 × 73 × 58 mm, das Gewicht etwa 48 g. Die zulässige Betriebstemperatur liegt bei 0…60 °C bei horizontaler Montage und bei 0…50 °C bei vertikaler Montage.
Das Modul wird mit 24 V DC im Bereich von 19,2…28,8 V DC betrieben und verfügt über einen Verpolungsschutz. Die typische Stromaufnahme beträgt 75 mA im Leerlauf und maximal 21 mA über den Rückkanal. Die typische Verlustleistung beträgt 3 W, weshalb sich das Modul gut in die kompakten ET 200SP-Stationen einfügt, bei denen eine hohe Kanaldichte bei gleichzeitig kompakter Bauweise von Bedeutung ist.
