Ein modulares FAIL-SAFE-I/O-System, das für sicherheitsrelevante Anwendungen bis zur Sicherheitsstufe SIL 3 entwickelt wurde.

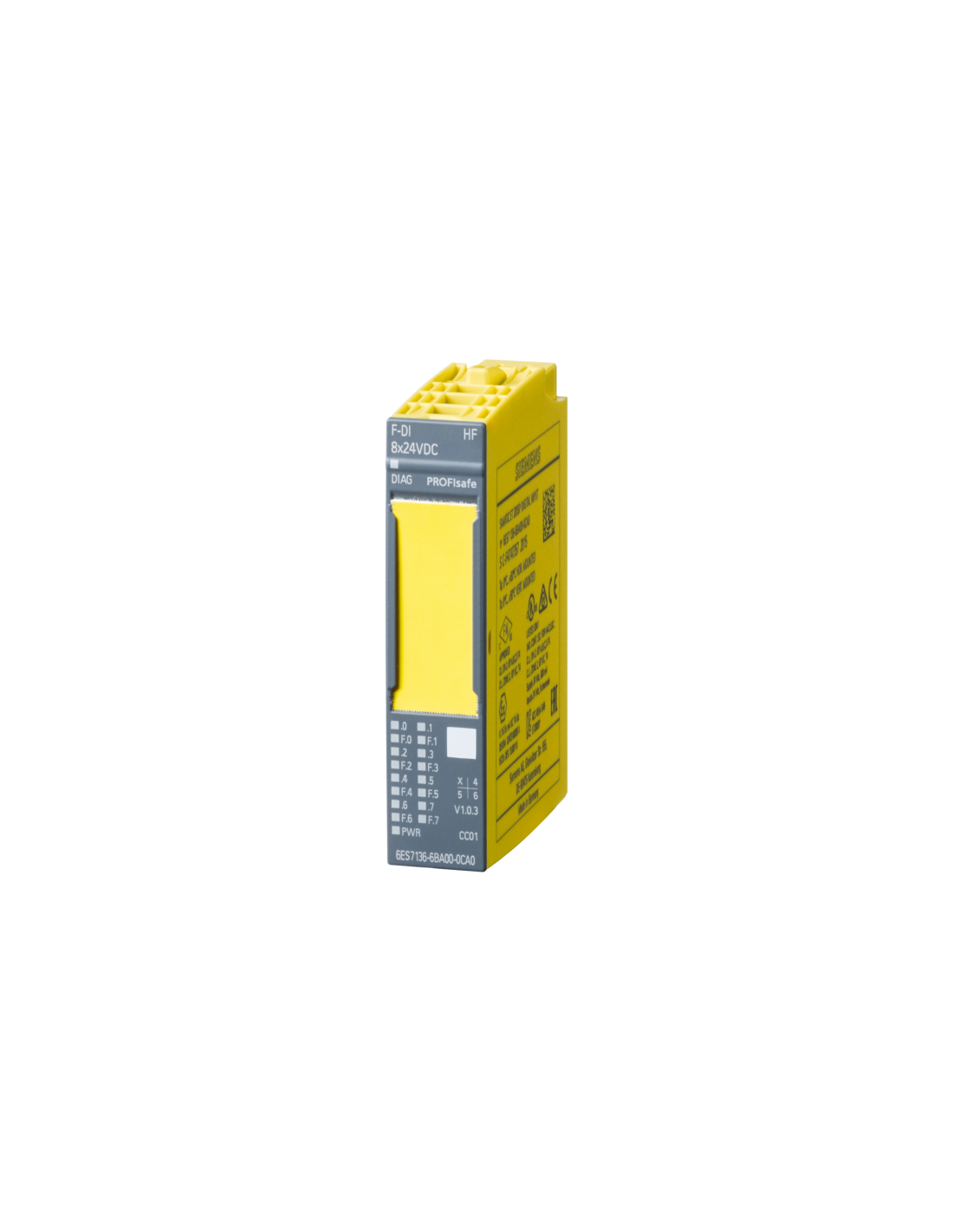

FAIL-SAFE-Digital-Eingangsmodul Siemens SIMATIC ET 200SP – 6ES7136-6BA01-0CA0, Modul zur Ansteuerung von 8 High-Feature-Eingängen mit 24 V DC, 15 mm breit, kompatibel mit BaseUnit-Sockeln vom Typ A0. Das Modul verfügt über integrierte Diagnosefunktionen, die die Stromversorgung, Kurzschlüsse sowie Leitungsunterbrechungen abdecken. Es ist für Sicherheitsanwendungen vorgesehen und kann in Systemen bis zur Sicherheitsstufe PL E (ISO 13849-1) sowie SIL 3 (IEC 61508) eingesetzt werden.
Das Modul für sichere Eingänge kann neben dem Standardbetrieb auch im Counter-Modus sowie zur Stillstands- und Überdrehzahlüberwachung eingesetzt werden. Dadurch eignet es sich nicht nur für die klassische Umsetzung von Sicherheitsfunktionen anhand binärer Signale, sondern auch für anspruchsvollere Aufgaben im Zusammenhang mit der Impulszählung sowie der Überwachung von Stillstand und Geschwindigkeitsüberschreitungen in Sicherheitssystemen.
Der Eingangsbereich arbeitet gemäß der Spezifikation der IEC 61131, Typ 1. Für das Signal „0“ ist ein Bereich von -30…+5 V vorgesehen, für das Signal „1“ ein Bereich von +15…+30 V. Der typische Eingangsstrom für den Zustand „1“ beträgt 3,7 mA. Die Eingangsverzögerungszeit für Standardsignale ist im Bereich von 0,4…20 ms sowohl für die ansteigende als auch für die abfallende Flanke parametrierbar. Die maximale Leitungslänge beträgt 1000 m bei geschirmten Kabeln und 500 m bei ungeschirmten Kabeln.
Das Modul bietet Diagnosefunktionen und einen Diagnosealarm; an der Vorderseite befinden sich die LEDs „RUN“, „ERROR“, „PWR“, die Kanalstatus-LEDs sowie die Diagnose-LEDs für die Kanäle und das Modul. Eine Potentialtrennung besteht zwischen den Kanälen und dem Backplane-Bus, zwischen den Kanälen selbst gibt es jedoch keine Trennung. Module mit dem erhöhten Sicherheitsstandard Failsafe I/O ermöglichen die Integration in sicherheitsrelevante Systeme mithilfe von SIMATIC Safety Integrated. Die digitalen Failsafe-Signalmodule F-DI / F-DQ entsprechen den Abmessungen der Standardmodule. Das kompakte Gehäuse mit den Abmessungen 15 × 73 × 58 mm und einem Gewicht von ca. 29 g fügt sich gut in die kompakte Architektur der ET 200SP-Station ein.
Das Modul wird mit 24 V DC im Bereich von 19,2…28,8 V DC betrieben und verfügt über einen Verpolungsschutz. Die Stromaufnahme im Leerlauf beträgt maximal 40 mA, die typische Verlustleistung liegt bei 2 W. Zusätzlich stellt das Modul 8 24-V-Ausgänge zur Versorgung von Drehgebern bereit, die mit einem elektronischen Kurzschlussschutz ausgestattet sind. Der maximale Ausgangsstrom beträgt 300 mA pro Kanal und insgesamt 800 mA pro Modul.
Die Systemkonfiguration der ET 200SP-Station ist einfach skalierbar und kosteneffizient optimiert sowie um eine umfassende Palette digitaler und analoger E/A-Module erweitert. Um die Abmessungen so gering wie möglich zu halten, ist das Versorgungsmodul zur Bildung von Lastgruppen in das SIMATIC ET 200SP-System integriert.
