Ein modulares FAIL-SAFE-I/O-System, das für sicherheitsrelevante Anwendungen bis zur Sicherheitsstufe SIL 3 entwickelt wurde.

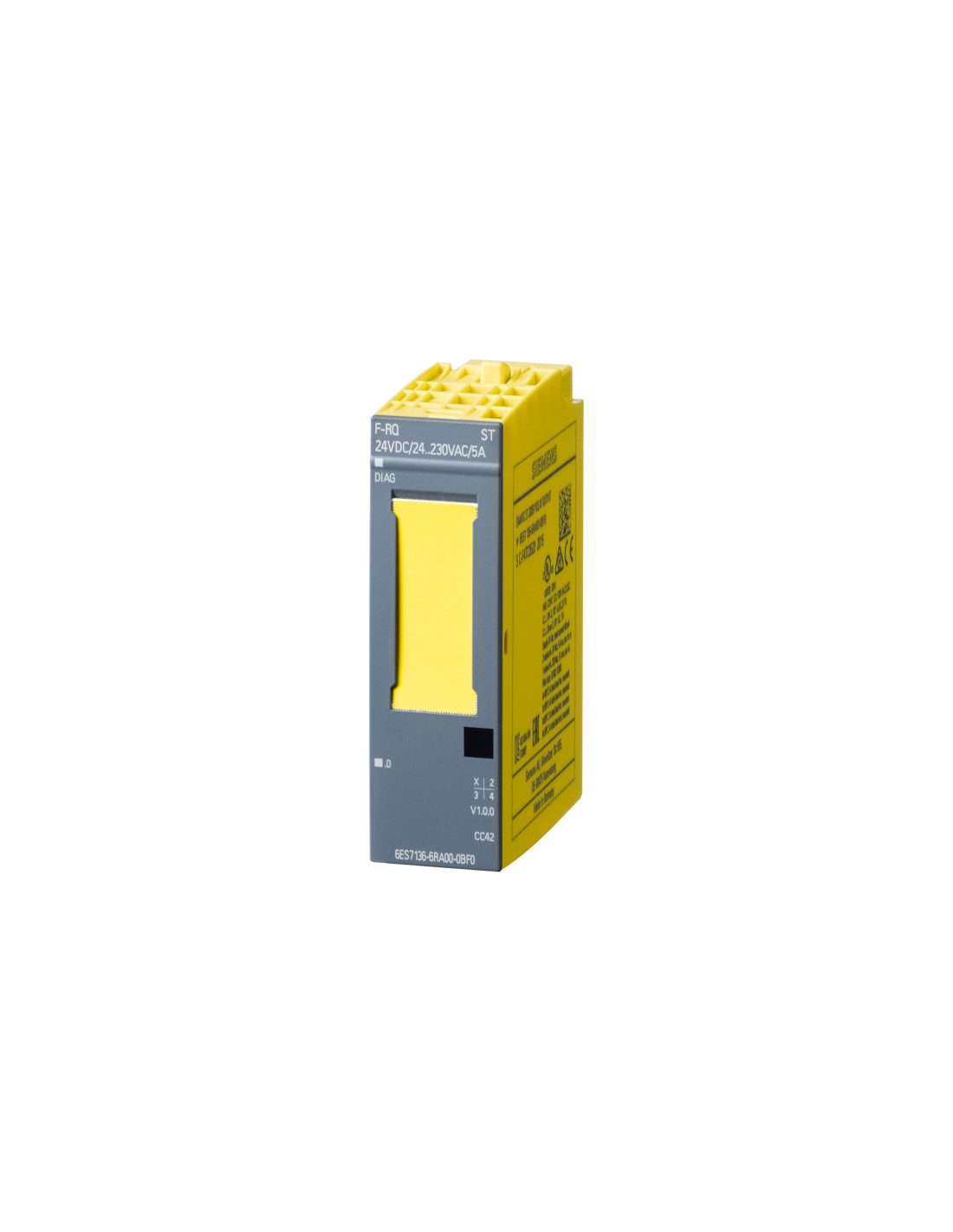

Siemens – 6ES7136-6RA00-0BF0 ist ein sicheres Elektronikmodul (Relaisausgang) für das SIMATIC ET 200SP-System und verfügt über einen Relaisausgang mit zwei Schließerkontakten (NO). Das Modul arbeitet mit einer Spulenspannung von 24 V DC und unterstützt Lasten sowohl mit 24 V DC als auch mit 24…230 V AC bei einem Gesamt-Ausgangsstrom von bis zu 5 A. Es handelt sich um eine ST-Ausführung mit einer Breite von 20 mm, die mit BaseUnit-Sockeln vom Typ F0 kompatibel ist und für Sicherheitsanwendungen bis zur Stufe PL E und SIL 3 vorgesehen ist.
Das Modell 6ES7136-6RA00-0BF0 ist ein sicheres Relais-Ausgangsmodul und kein Transistor-Ausgangsmodul, was das sichere Schalten verschiedener Lastspannungspegel unter Beibehaltung der Relaiskontaktcharakteristik ermöglicht. Ein solches Modul eignet sich gut für Schaltungen, in denen eine sichere Ansteuerung von AC- oder DC-Aktoren erforderlich ist, sowie dort, wo eine galvanische Trennung und die für Relaisausgänge typische Art der Schaltungstrennung von Bedeutung sind.
Das Modul wird mit einer Versorgungsspannung von 24 V DC im Bereich von 20,4…28,8 V DC betrieben. Die Leistungsaufnahme über den Rückkanal beträgt 100 mW, und die typische Verlustleistung liegt bei etwa 1 W. Bei einer ohmschen Last kann das Modul bis zu 5 A schalten, während für eine Lampenlast maximal 25 W vorgesehen sind. Die Schaltfrequenz beträgt maximal 2 Hz bei ohmscher Last, bis zu 0,1 Hz bei induktiver Last und bis zu 2 Hz für die Kategorie AC15. Die maximale Leitungslänge für die Lastkontakte beträgt 500 m bei abgeschirmtem Kabel und 300 m bei ungeschirmtem Kabel, während die maximale Länge der Steuerleitung 10 m beträgt.
Das Modul bietet Diagnosefunktionen sowie eine Statusanzeige für den Kanal und das Modul. Es unterstützt die Identifikationsdaten I&M0 bis I&M3 und verfügt über eine Potentialtrennung zwischen den Kanälen, zwischen den Kanälen und dem Backplane-Bus sowie zwischen den Kanälen und der Stromversorgung der Elektronik. Für die Kanäle gilt eine Beschränkung auf SELV/PELV-Schaltkreise. Die Isolationsprüfspannung beträgt 2545 V DC für 2 Sekunden, und die zulässige Potentialdifferenz erreicht 250 V AC. Das Modul kann bei horizontaler Montage bei Temperaturen von 0…60 °C und bei vertikaler Montage bei 0…50 °C betrieben werden.
Die Abmessungen des Moduls betragen 20 × 73 × 58 mm, das Gewicht liegt bei ca. 56 g. Dank seiner kompakten Bauweise und der Zugehörigkeit zur ET 200SP-Plattform eignet sich das Modul gut für moderne dezentrale Stationen, in denen sichere Relaisausgänge in einem möglichst kleinen Gehäuse benötigt werden. Diese Artikelnummer lässt sich am besten den Kategorien SIMATIC ET 200SP, Sicherheitsmodule und sichere Relaisausgänge zuordnen.
