Modulares FAIL-SAFE-I/O-System, das für den Einsatz in Fail-Safe-Systemen über Profisafe vorgesehen ist. Es ermöglicht das sichere Abschalten der binären DO-Ausgänge sowie das Fail-Safe-Verhalten bei Auftreten einer Störung im System.

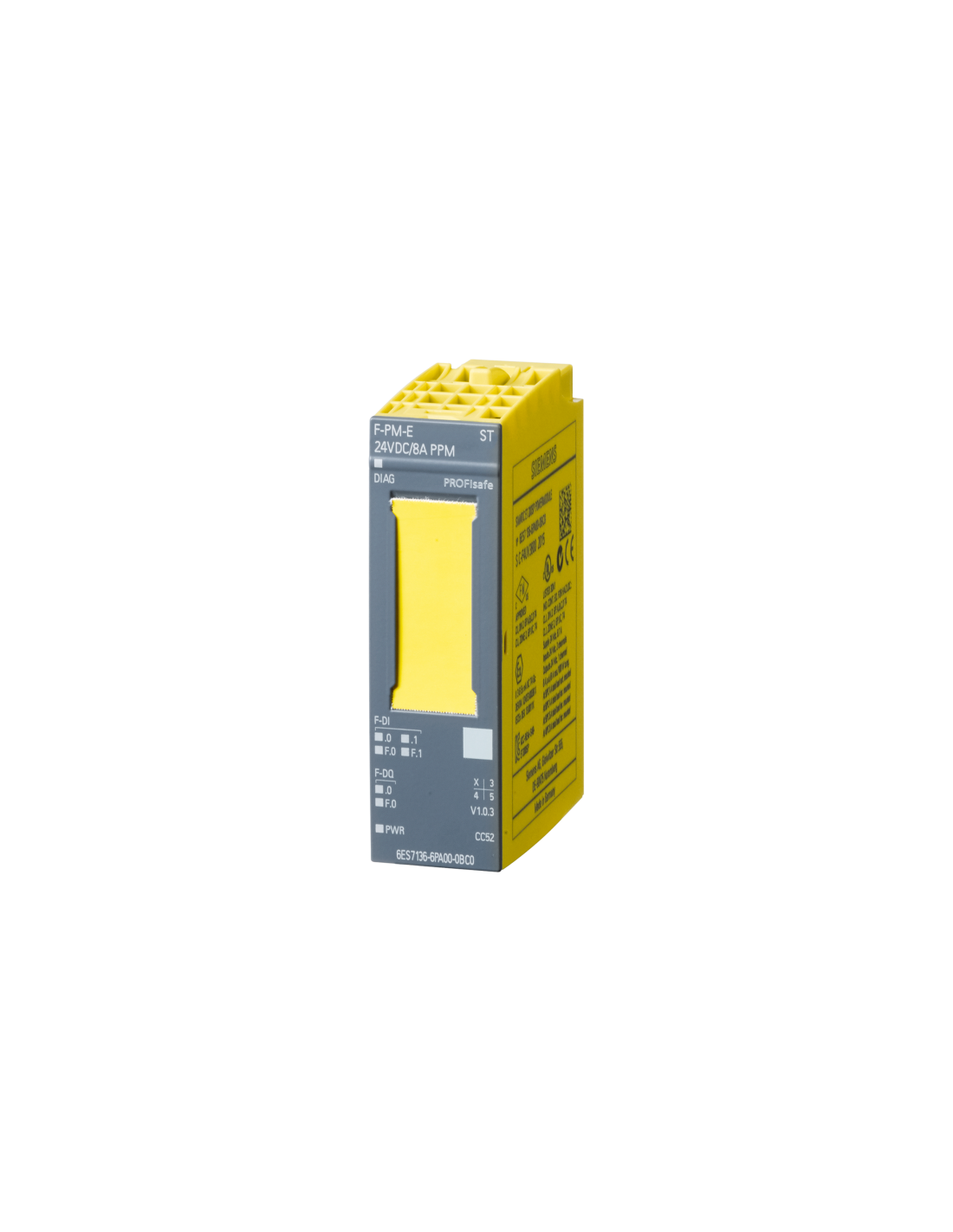

Sicheres FAIL-SAFE-Versorgungsmodul F-PM-E 24 V DC/8 A PPM ST für dezentrale binäre E/A-Stationen SIMATIC ET 200SP – 6ES7136-6PA00-0BC0. Aufgabe des Moduls ist die sichere Steuerung der Stromversorgung der Ausgangskreise in der ET 200SP-Station; das Modul sorgt für die sichere Abschaltung der 24-V-DC-Spannung für DQ- und F-DQ-Module in Sicherheitsanwendungen bis zur Stufe PL D / SIL 2 oder PL E / SIL 3. In dieser Ausführung stellt es zudem 2 sichere Digitaleingänge sowie 1 sicheren digitalen PPM-Ausgang bereit, wodurch es auch in die Sicherheitslogik der gesamten Station eingebunden werden kann. Das Modul ist für den Einsatz mit einer BaseUnit vom Typ C0 ausgelegt.
Das Modell 6ES7136-6PA00-0BC0 verfügt über 2 24-V-Encoder-Versorgungsausgänge mit elektronischem Kurzschlussschutz. Der maximale Ausgangsstrom für einen einzelnen Encoder-Versorgungskanal beträgt 0,3 A, und der Gesamtstrom aller Encoder kann bis zu 600 mA erreichen. Auf der Eingangsseite verarbeitet das Modul 24-V-DC-Signale gemäß der Spezifikation nach IEC 61131, Typ 1, mit einer parametrierbaren Eingangsverzögerung im Bereich von 0,4…20 ms. Auf der Ausgangsseite verfügt das Modul über 1 sicheren Ausgang mit 24 V DC / 8 A sowie einer Diagnosefunktion für Kurzschluss, Überlast und Unterbrechung des Stromkreises.
Das Modul wird mit einer 24-V-DC-Versorgung im Bereich von 20,4…28,8 V DC betrieben. Das kompakte Gehäuse des Moduls, die Kompatibilität mit der ET 200SP-Architektur und die Unterstützung von PROFIsafe gewährleisten einen stabilen Betrieb kompakter Sicherheitsstationen, in denen die Versorgung der Aktorkreise, die Diagnose und die sicheren Signale in einer einzigen Hardwareplattform integriert sind. Das Modul nimmt nur wenig Platz in der Station ein und erweitert gleichzeitig deren Funktionen um die sichere Stromversorgung und Überwachung von 24-V-DC-Stromkreisen.
