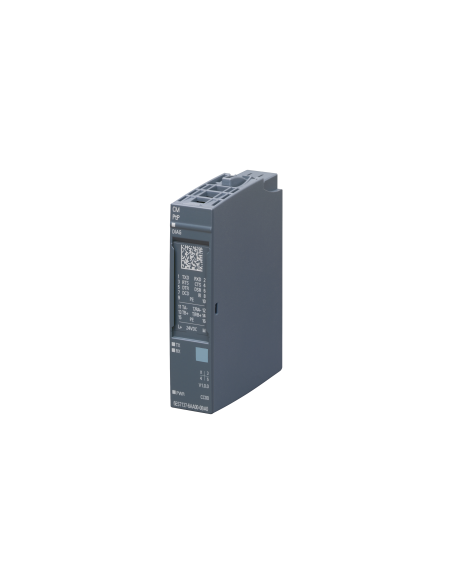

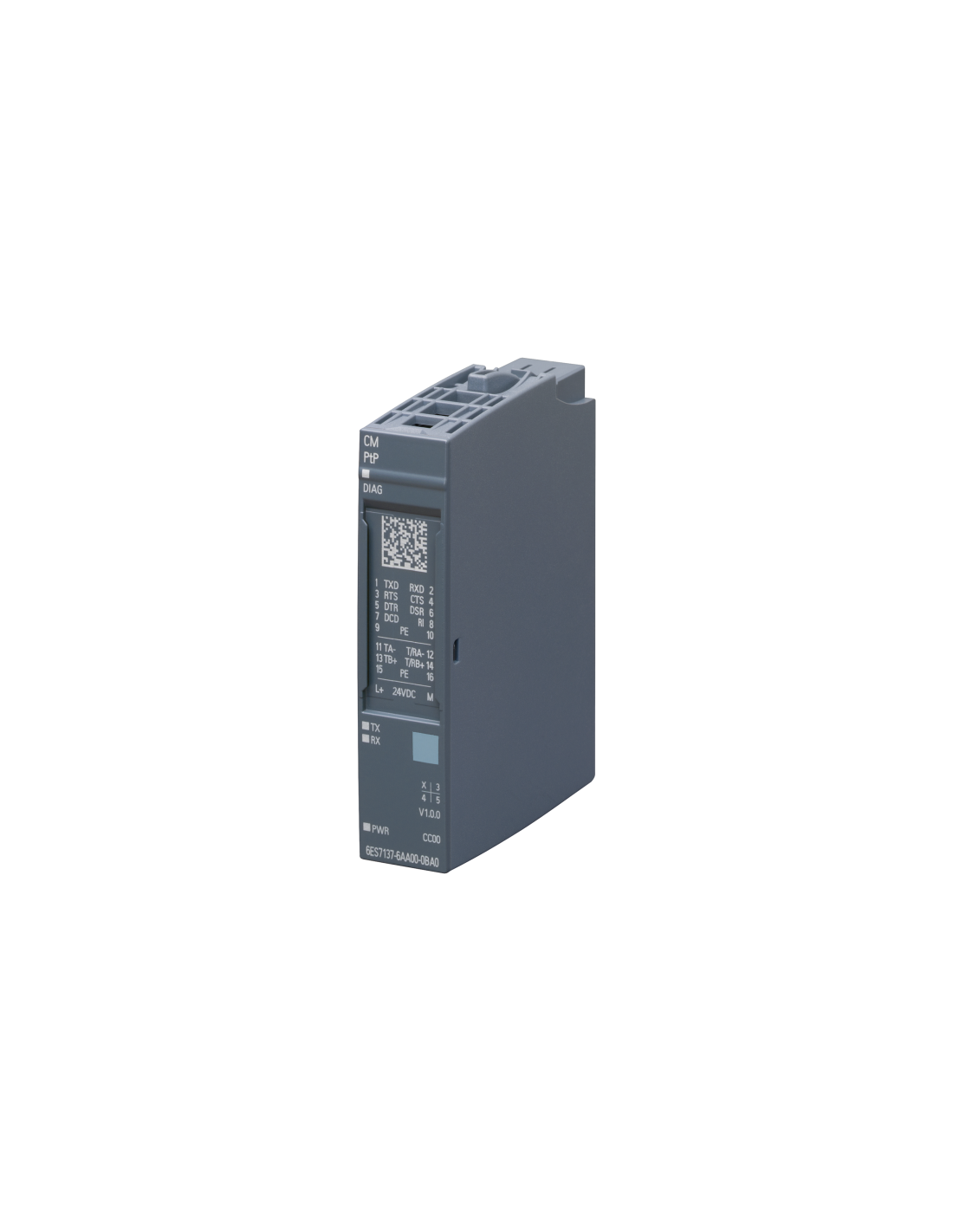

Das serielle Kommunikationsmodul von Siemens – 6ES7137-6AA00-0BA0 – ist ein CM-PtP-Kommunikationsmodul für das SIMATIC ET 200SP-System, das für die Realisierung von Punkt-zu-Punkt-Verbindungen in der seriellen Kommunikation vorgesehen ist. Das Modul erweitert die ET 200SP-Station um RS-232- und RS-422/485-Schnittstellen sowie um weitere Kommunikationsprotokolle wie USS, Freeport/ASCII, MODBUS RTU Master/Slave oder 3964(R), wodurch es die Anbindung der Steuerung an Geräte ermöglicht, die klassische serielle Übertragung nutzen, wie z. B. Frequenzumrichter, Zähler, Waagen, Lesegeräte, Bedienfelder oder andere Automatisierungsgeräte verschiedener Hersteller. Es ist kompatibel mit der BaseUnit vom Typ A0.
Das Modul unterstützt die Protokolle Freeport, 3964(R) und Modbus, während das USS-Protokoll mithilfe der in STEP 7 (TIA Portal) verfügbaren Befehle implementiert werden kann. Die Übertragungsgeschwindigkeit liegt im Bereich von 300 bis 115.200 Bit/s, und die maximale Rahmenlänge beträgt 2 KB.
Das Siemens-Modell 6ES7137-6AA00-0BA0 kann in ET 200SP-Stationen eingesetzt werden, die mit SIMATIC S7-1500, S7-300/400 sowie mit Systemen anderer Hersteller betrieben werden, sofern die Kommunikation über eine entsprechend konfigurierte ET 200SP-Schnittstelle erfolgt. Das Modul selbst bietet Funktionen wie Firmware-Update, I&M0-Identifikationsdaten, Parametrierung im RUN-Modus mittels Befehlen sowie Diagnose mit Diagnoseunterbrechungen. Die Schnittstellen sind kurzschlussfest und galvanisch getrennt. Das Modul ist für Anwendungen vorgesehen, in denen das ET 200SP nicht nur E/A-Signale erfassen und weiterleiten, sondern auch Daten mit Geräten austauschen soll, die serielle Kommunikation nutzen.
Dank der Kombination aus RS-232-, RS-422/485-Unterstützung und mehreren gängigen Übertragungsprotokollen gewährleistet das CM PtP 6ES7137-6AA00-0BA0 Flexibilität bei der Integration externer Geräte in das Steuerungssystem.
