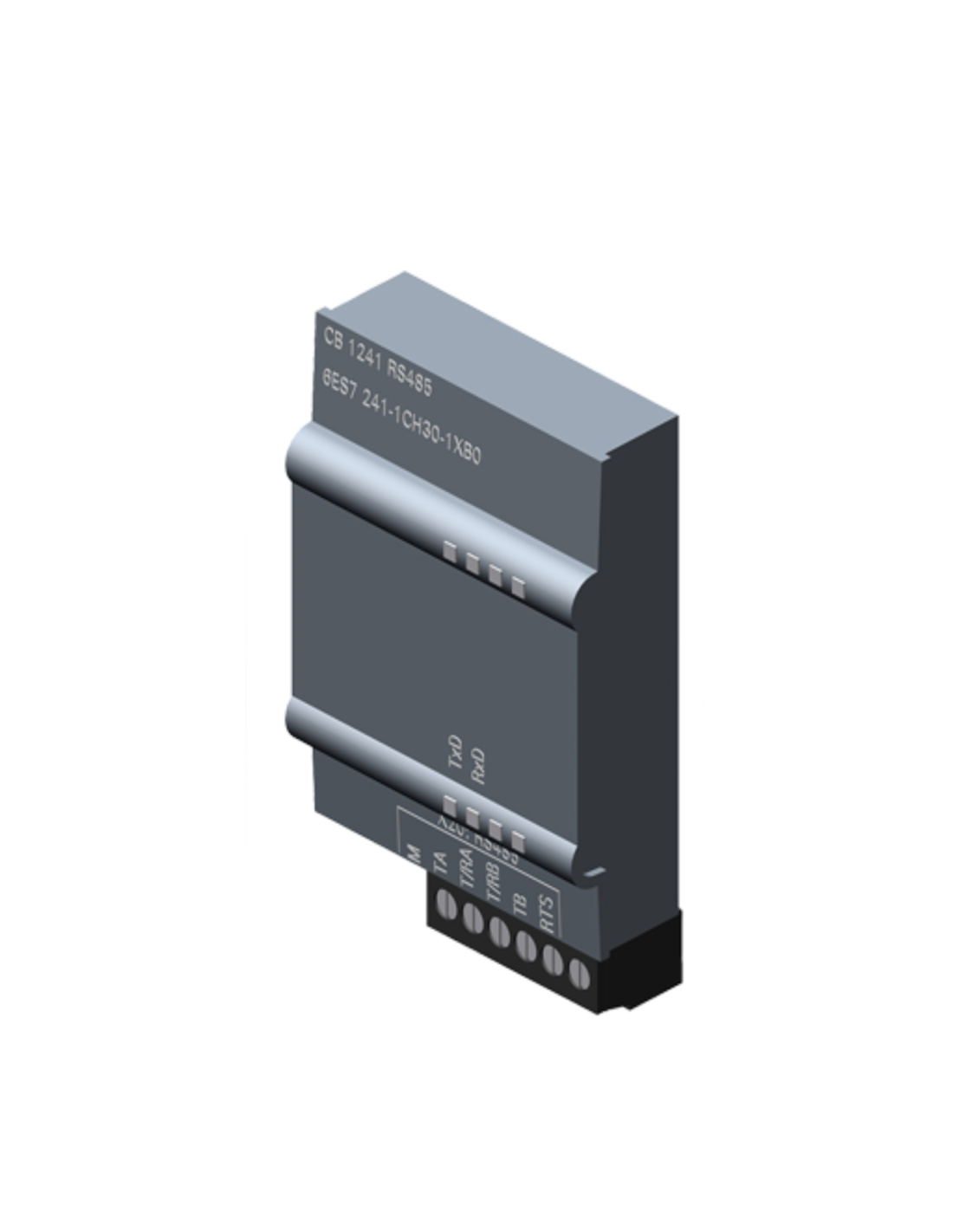

Die Kommunikationskarte Siemens SIMATIC CB 1241 RS485 – 6ES7241-1CH30-1XB0 ist für SIMATIC S7-1200-Steuerungen vorgesehen. Das Modul erweitert die CPU-Einheit um eine zusätzliche RS-485-Schnittstelle und ermöglicht so die Punkt-zu-Punkt-Kommunikation mit Geräten, die nach dem seriellen Standard arbeiten, ohne Platz für ein separates Kommunikationsmodul zu beanspruchen.
Die Siemens-Platine – 6ES7241-1CH30-1XB0 unterstützt die Freeport-Kommunikation, ASCII-Funktionen, die als Softwarebibliothek verfügbar sind, sowie die Modi Modbus RTU-Master und Modbus RTU-Slave. Sie kann sowohl als einfache Schnittstelle für die Übertragung eigener Frames als auch als Standardanschluss für die Modbus-Kommunikation mit Feldgeräten eingesetzt werden. Dank der Kommunikationsplatine kann die S7-1200-Steuerung Daten mit externen Geräten über eine klassische serielle Verbindung austauschen, wobei gleichzeitig die kompakte Bauweise der gesamten Station gewahrt bleibt.
Die Karte nutzt eine RS-485-Verbindung an der Klemmleiste, wobei die maximale Länge des Kommunikationskabels 1000 m beträgt. Die Karte ist für industrielle dezentrale Systeme ausgelegt, in denen Geräte über größere Entfernungen kommunizieren und eine robuste, kabelgebundene Übertragungsschnittstelle erfordern. Diese Lösung kommt in einfacheren Steuerungs- und Datenerfassungssystemen zum Einsatz, in denen keine aufwendigen Ethernet-Netzwerke erforderlich sind.
Das Modul verfügt über das für die Communication-Boards der Serie S7-1200 typische kompakte Gehäuse und wird direkt an der Vorderseite der CPU-Einheit montiert, wodurch die Breite der Station selbst nicht vergrößert wird.
