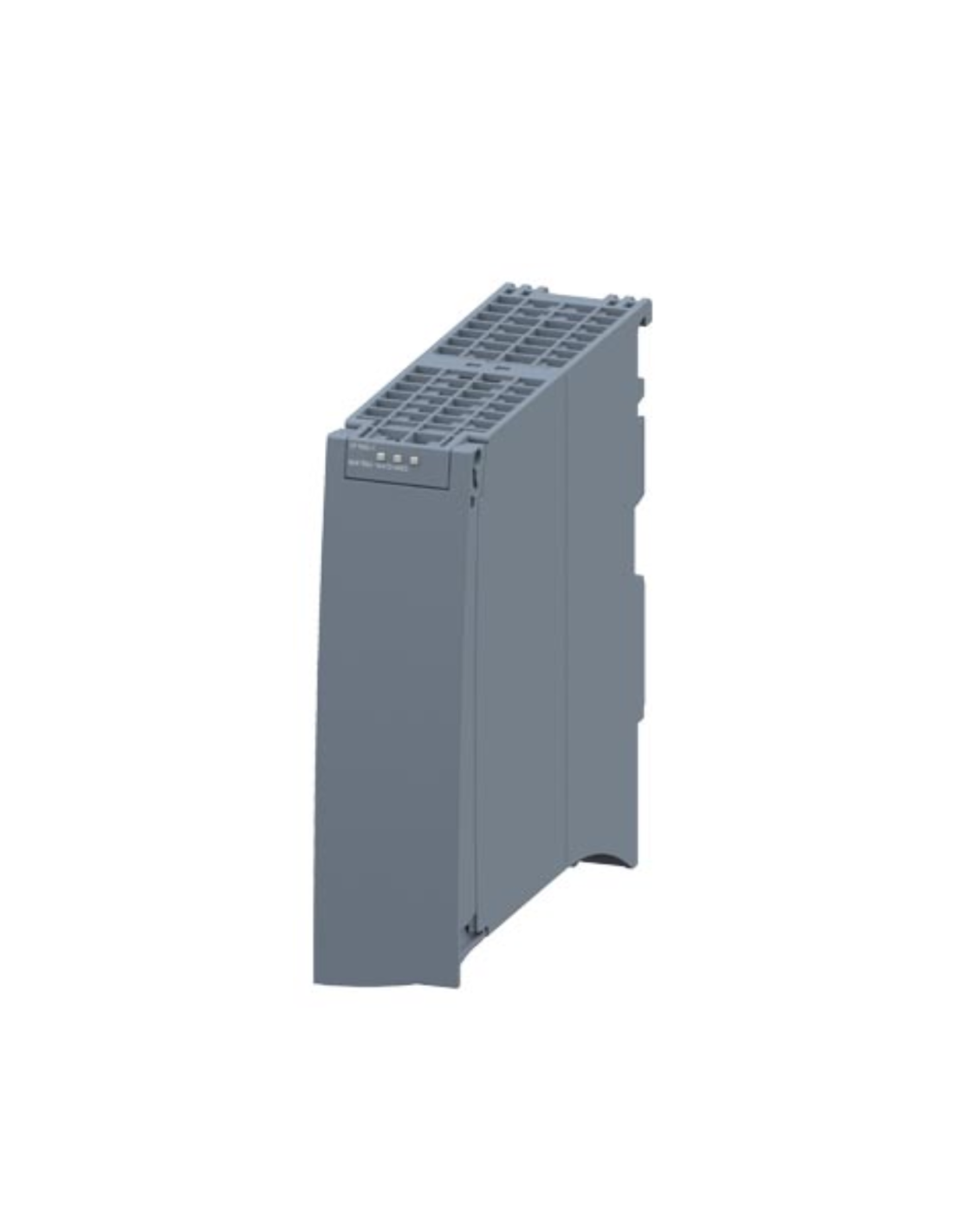

Kommunikationsprozessor CP 1543-1 Siemens SIMATIC S7-1500 – 6GK7543-1AX10-0XE0, vorgesehen für Steuerungen der Serie SIMATIC S7-1500, dient zum Anschluss von Stationen an ein Industrial-Ethernet-Netzwerk. Das Modul erweitert die Kommunikationsmöglichkeiten der Steuerung um fortschrittliche Netzwerk- und Sicherheitsfunktionen, darunter unter anderem TCP/IP, ISO, UDP, S7-Kommunikation, IP-Broadcast/Multicast, VPN, Firewall, SNMP, DHCP, FTP-Client/Server, E-Mail, IPv4/IPv6, IEEE 802.1X sowie Zeitsynchronisation über NTP. Die Version 1AX10-0XE0 ist eine neuere Ausführung mit Hardware-Version 1 und Firmware V4.0, die mit geringfügigen Verbesserungen, unter anderem im Bereich der Sicherheitsfunktionen, eingeführt wurde.
Das Modul ist für Anwendungen vorgesehen, bei denen die integrierte CPU-Kommunikation allein nicht ausreicht und eine Trennung des Netzwerkverkehrs sowie der Einsatz umfangreicher Mechanismen zum Schutz der Kommunikation erforderlich sind. Der Prozessor CP 1543-1 unterstützt unter anderem VPN, Layer-2- und Layer-3-Firewall, Secure OUC, Secure Mail, FTPS, HTTPS, SNMPv3 sowie die Integration mit SINEMA Remote Connect / OpenVPN. Der Controller wurde für Anwendungen entwickelt, bei denen die S7-1500-Steuerung mit dem Unternehmensnetzwerk, übergeordneten Systemen oder entfernten Zugangspunkten kommunizieren soll, wobei die Trennung und Kontrolle des Datenverkehrs gewährleistet bleibt.
Die Kommunikation mit dem externen Netzwerk erfolgt über eine Gigabit-Ethernet-RJ45-Schnittstelle mit einer Übertragungsrate von 10/100/1000 Mbit/s. Das Modul wird als kompakte Einheit mit einfacher Breite direkt in das S7-1500-Rack eingebaut und über den 15-V-Backplane-Bus mit Strom versorgt. Die Version AX10 hat eine typische Stromaufnahme von 250 mA über den Backplane-Bus und eine typische Verlustleistung von 3,75 W bei Abmessungen von 35 × 142 × 129 mm und einem Gewicht von ca. 260 g. Der Prozessor kommt zum Einsatz, wenn die S7-1500-Steuerung nicht nur die Standardkommunikation, sondern auch sichere Verbindungen zu externen Netzwerken, Remote-Geräten oder IT-Systemen herstellen soll. Unterstützung von TCP-, ISO-on-TCP-, ISO-Transport-, UDP-, FETCH/WRITE- und E-Mail-Verbindungen mit insgesamt bis zu 118 konfigurierbaren und programmierbaren Verbindungen, darunter bis zu 16 FETCH/WRITE-Verbindungen und 1 E-Mail-Verbindung.
