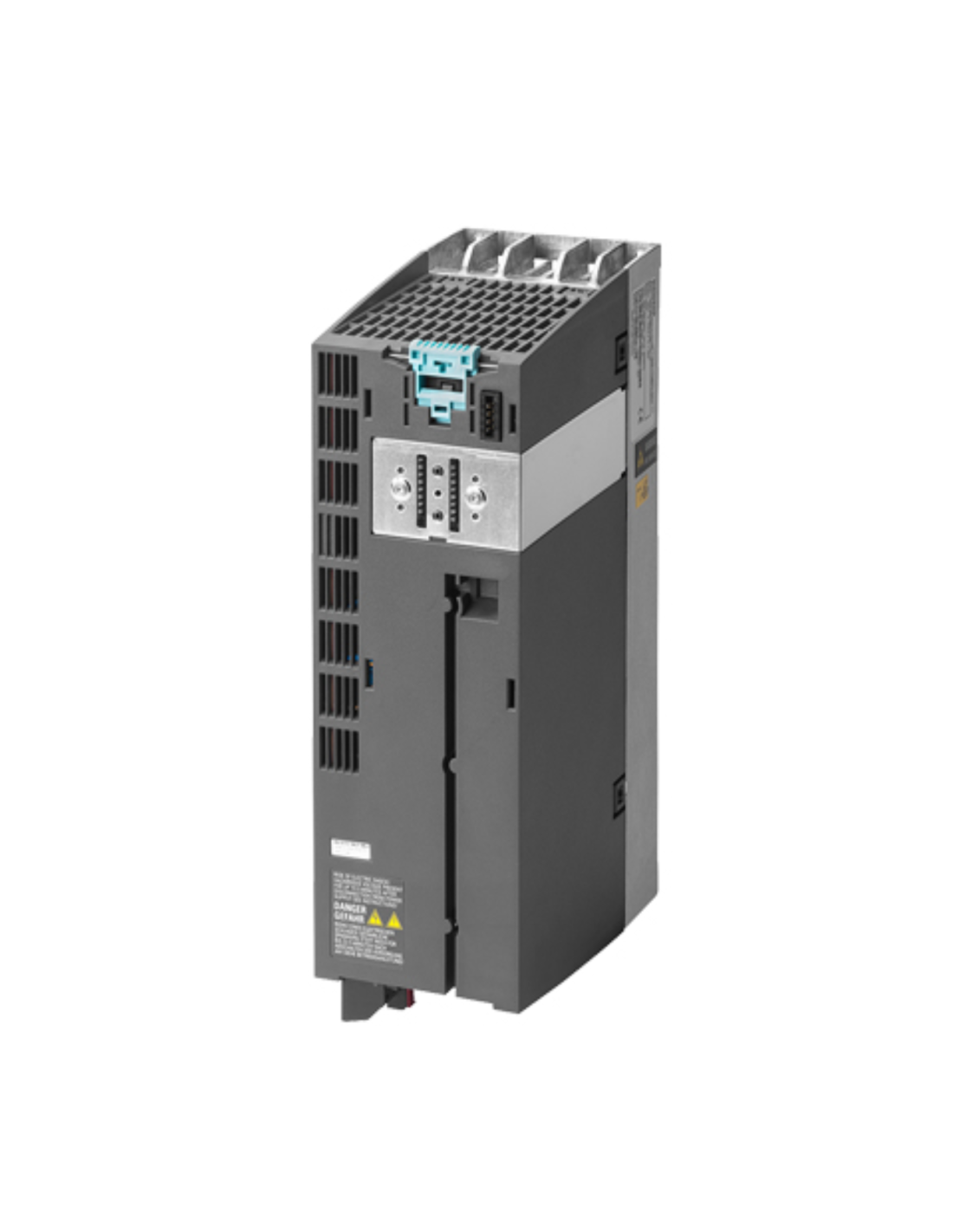

Siemens SINAMICS G120 PM240-2 - 6SL3210-1PE18-0AL1 ist ein Leistungsmodul, das für den Einsatz in Antriebssystemen mit separatem Steuermodul vorgesehen ist. Es handelt sich um eine Variante für die Stromversorgung mit 3-phasigem Wechselstrom 380–480 V, das mit einem integrierten Filter der Klasse A sowie einem integrierten Brems-Chopper für Anwendungen ausgestattet ist, die eine Steuerung der Widerstandsbremsung und eine Begrenzung der Störemissionen erfordern, ohne dass ein separater Netzfilter erforderlich ist. Die Leistung des Moduls beträgt 2,2 kW in der Klasse „High Overload“ und 3,0 kW in der Klasse „Low Overload“.
Das Leistungsmodul 6SL3210-1PE18-0AL1 gehört zur Serie PM240-2, d. h. zu den Leistungsmodulen für SINAMICS G120, die mit den Steuereinheiten CU230P-2, CU240B-2, CU240E-2 sowie CU250S-2 zusammenarbeiten. Das Leistungsmodul selbst ist kein vollständiger Frequenzumrichter und erfordert den Einbau einer entsprechenden Steuereinheit. Erforderliche Firmware-Version der Steuereinheit mindestens V 4.4.
Das Modul SINAMICS G120 – 6SL3210-1PE18-0AL1 ist für Standard-400-V-Antriebe vorgesehen, bei denen neben dem Dauerbetrieb auch Überlastfähigkeit berücksichtigt wird. Das Modul der Klasse LO hat einen Eingangsstrom von 7,7 A und einen Ausgangsstrom von 5,9 A, in der Klasse HO hingegen 6,1 A bzw. 4,1 A. Das Leistungsmodul verfügt zudem über ein integriertes dynamisches Bremssystem mit Chopper, dessen typische Leistungsverluste bei etwa 0,1 kW liegen, bei einem erforderlichen Kühlluftstrom von 5 l/s.
Die Ausführung des Moduls in FSA-Bauweise ermöglicht ein kompaktes Gehäuse, das für die vertikale Montage im Schaltschrank vorgesehen ist. Die Einheit PM240-2 selbst hat Abmessungen von 73 mm Breite, 196 mm Höhe und 165 mm Tiefe ohne Abschirmplatte und ohne das mitgelieferte Steuermodul. Nach dem Zusammenbau mit einem typischen CU240B-2 / CU240E-2 erhöhen sich die Gesamthöhe und -tiefe der Baugruppe auf 224 mm bzw. 206 mm. Das Modul verfügt über die Schutzart IP20, das Gewicht (mit Filter für diese Variante) beträgt ca. 1,6 kg.
