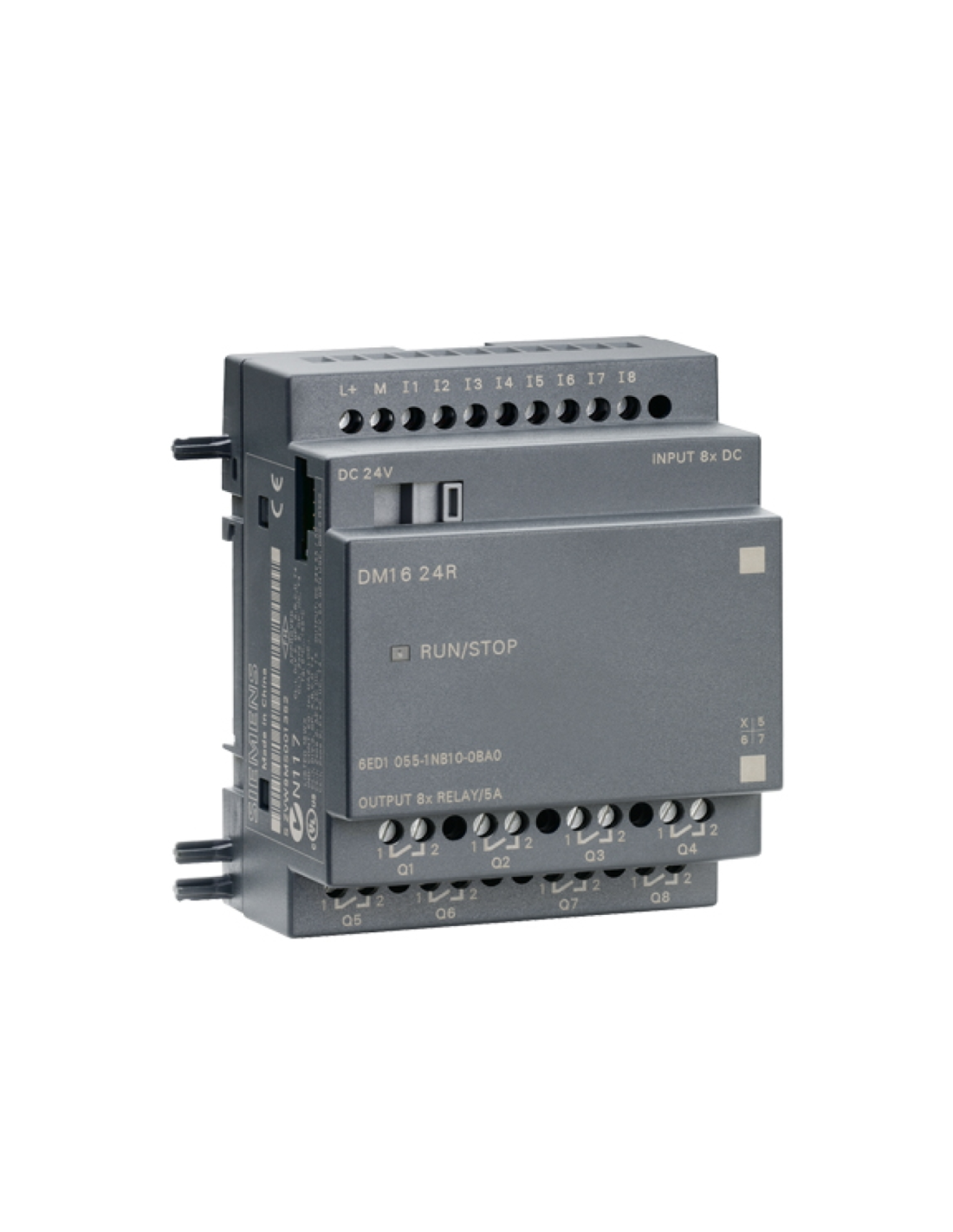

Das digitale Erweiterungsmodul Siemens LOGO! DM16 24R 6ED1055-1NB10-0BA0 ist für Steuerungen der LOGO!-Familie vorgesehen, die in der Spannungsklasse 24 V DC betrieben werden. Das Modul erweitert das System um 8 digitale Eingänge und 8 Relaisausgänge und ermöglicht so die Erweiterung kleiner LOGO!-Steuerungen um zusätzliche binäre Signale, ohne die Architektur des gesamten Systems zu verändern.
Das Modul ist für den Einsatz in einfachen und mittelgroßen Steuerungssystemen ausgelegt, in denen die LOGO!-Basiseinheit eine größere Anzahl digitaler Ein- und Ausgänge benötigt. Die Eingänge arbeiten mit einer Spannung von 24 V DC, erkennen den Zustand „0“ unterhalb von 5 V DC und den Zustand „1“ oberhalb von 12 V DC, bei einem Eingangsstrom von unter 1 mA für „0“ und über 2 mA für „1“. Die Eingangsverzögerungszeit für den Übergang von 0→1 und 1→0 beträgt typischerweise 1,5 ms, und die zulässige Länge eines ungeschirmten Kabels beträgt bis zu 100 m.
Das Modul verfügt über 8 unabhängige, galvanisch getrennte Relaisausgänge. Der zulässige Dauerstrom beträgt maximal 5 A pro Relais, und das Modul kann typische ohmsche, röhrenbasierte und induktive Lasten schalten. Für diese Version wird eine Schaltfrequenz von bis zu 10 Hz (mechanisch), 2 Hz bei ohmschen und Lampenlasten sowie 0,5 Hz bei induktiven Lasten angegeben. Die Konstruktion lässt keine Parallelschaltung der Ausgänge zur Leistungserhöhung zu.
Das Modul LOGO! DM16 24R 6ED1055-1NB10-0BA0 hat ein Gehäuse mit einer Breite von 72 mm, einer Höhe von 90 mm und einer Tiefe von ca. 53 mm, was 4 Modulbreiten im LOGO!-System entspricht. Das Modul ist mit zwei Erweiterungssteckern zum Anschluss weiterer Module ausgestattet und kann als Erweiterungskomponente für 24-V-DC-gespeiste LOGO!-Basiseinheiten verwendet werden. Digitale Module müssen mit Geräten derselben Spannungsklasse verbunden werden.
