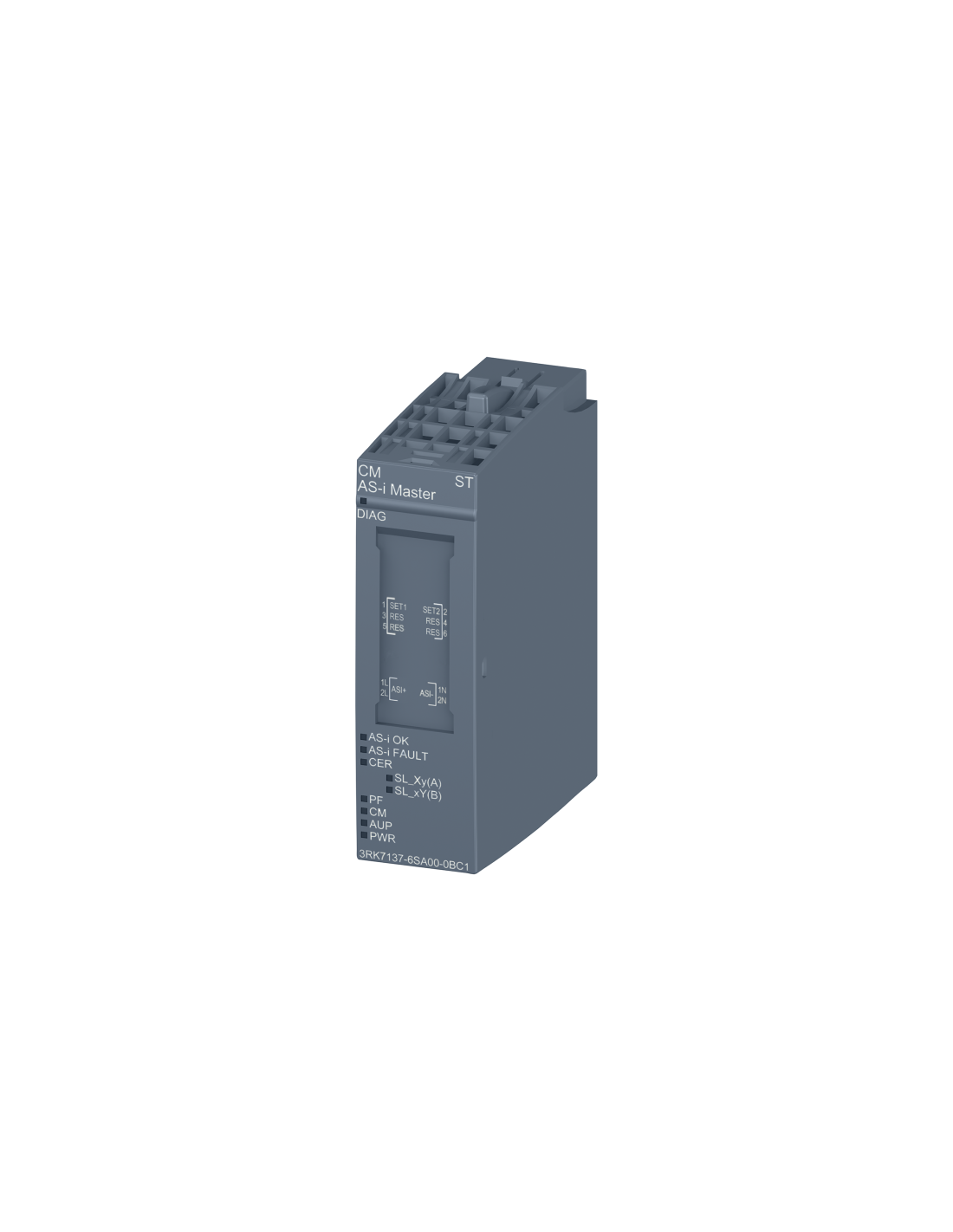

Moduł komunikacyjny CM AS-i Master ST Siemens do stosowania w systemie SIMATIC ET 200SP - 3RK7137-6SA00-0BC1, który pracuje jako AS-Interface Master zgodny ze specyfikacją AS-i V3.0 i jest przeznaczony do bezpośredniej integracji sieci AS-i z rozproszoną stacją ET 200SP. Moduł ma stopień ochrony I P20, moduł montowany jest na BaseUnit typu C0 o szerokości 20 mm.
Moduł obsługuje profil master M4 i udostępnia 1 interfejs AS-Interface. W ramach jednej sieci moduł może obsłużyć maksymalnie 62 urządzenia AS-i, a całkowita liczba danych procesowych sięga 496 wejść i 496 wyjść. Czas cyklu magistrali wynosi 5 ms dla 31 urządzeń oraz 10 ms dla 62 urządzeń, co pozwala na szybką wymianę danych w sieci AS-i bez dokładania osobnego sterownika master. Dostęp do danych cyfrowych odbywa się przez obraz procesu lub adresy peryferyjne, a dane analogowe są dostępne przez obraz procesu, adresy peryferyjne oraz transfer rekordów danych. Moduł posiada galwaniczną separację oraz rozbudowaną sygnalizację LED obejmującą między innymi DIAG, AS-i OK, AS-i FAULT, PF, CER, CM, AUP, PWR i wskaźniki stanu slave.
Zasilanie modułu z napięcia AS-i oraz backplane bus stacji ET 200SP. Pobór prądu z przewodów profilowych AS-i wynosi maksymalnie 70 mA przy 30 V lub przy 24 V z AS-i Power24V, natomiast z magistrali tylnej maksymalnie 5 mA. Typowa strata mocy wynosi 1,7 W. Moduł jest przystosowany do współpracy z AS-i Power24V, a komunikacja pomiędzy masterem i slave’ami może być utrzymana również w przypadku zaniku napięcia roboczego samej stacji ET 200SP; wtedy wyjścia slave są resetowane do zera.
CM AS-i Master ST udostępnia konfigurację przez STEP 7, GSD oraz przez interfejs komend. Zachowaniem mastera można sterować bezpośrednio z programu użytkownika przez instrukcję ASI_CTRL w środowisku STEP 7, a przy sterownikach innych producentów przez acykliczne usługi PROFINET/PROFIBUS z użyciem Read_data_record i Write_data_record.
Moduł obsługuje funkcję redundancji. Od firmware V1.1.0 dostępna jest redundancja systemowa PROFINET S2 przy współpracy z IM 155-6 PN HF / IM 155-6 MF HF, a od firmware V1.1.11 także praca z PROFINET R1 przy użyciu IM 155-6 PN R1. Wymiary modułu wynoszą 20 × 69,2 × 53,6 mm, dopuszczalna temperatura pracy mieści się w zakresie -25…+60°C przy montażu poziomym oraz -25…+50°C przy montażu pionowym.
