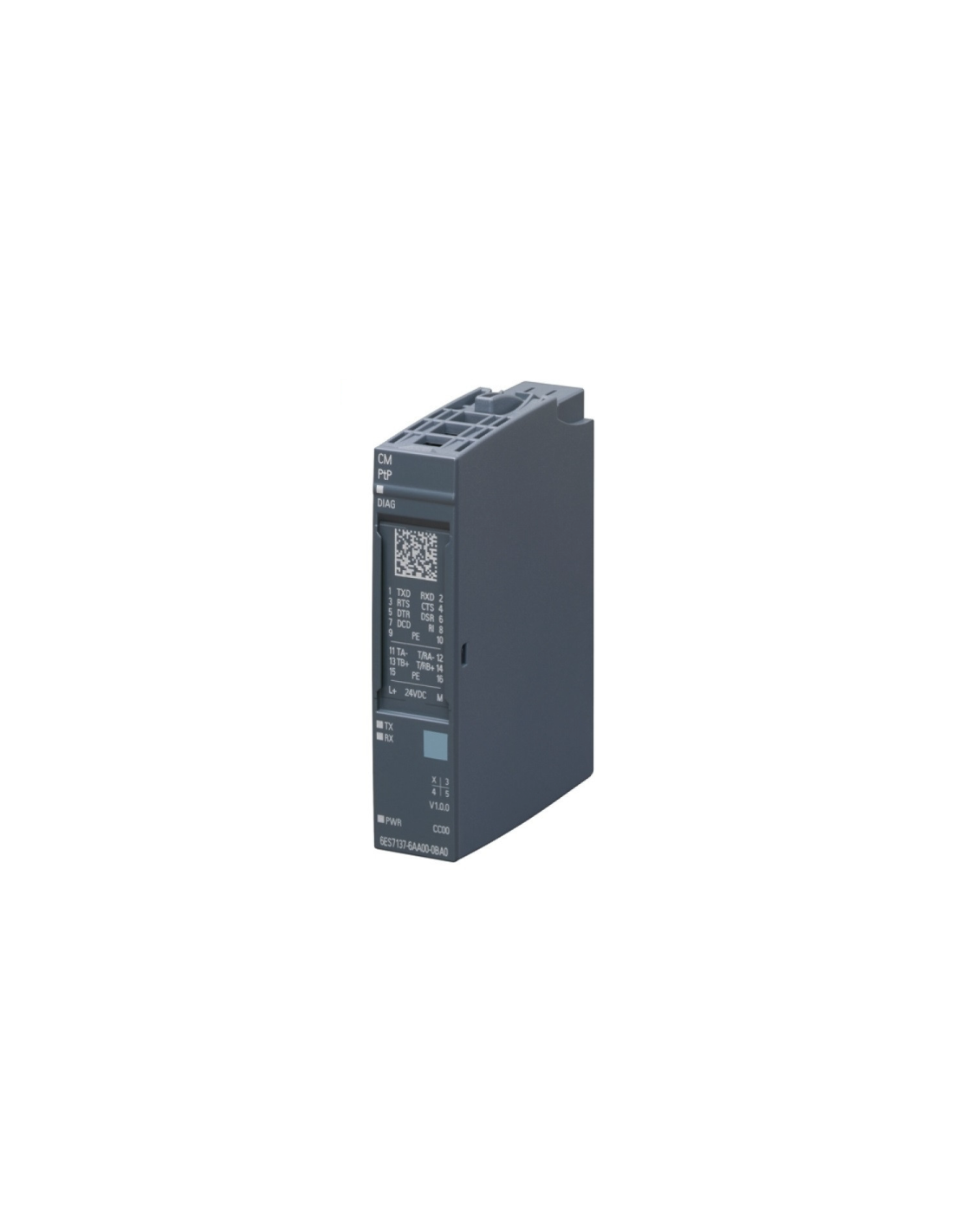

Moduł komunikacyjny CM PtP Siemens przeznaczony do systemu SIMATIC ET 200SP - 6ES7137-6AA01-0BA0, moduł rozszerza stację o interfejsy komunikacji szeregowej RS-232, RS-422 oraz RS-485 i umożliwia wymianę danych w połączeniach punkt-punkt oraz wielopunktowych. Współpracuje z BaseUnit typu A0. Podłączenie przewodów modułu realizowane jest przez zaciski Push-in.
Moduł komunikacyjny CM PtP obsługuje protokoły Freeport, 3964(R), Modbus RTU Master i Modbus RTU Device, komunikacja USS jest realizowana za pomocą instrukcji dostępnych w STEP 7. Moduł pozwala korzystać zarówno ze standardowych protokołów szeregowych, jak i z własnych ramek danych konfigurowanych w trybie Freeport. Maksymalna długość telegramu wynosi 2 kB, a pamięć bufora o pojemności 4 kB może przechowywać do 255 telegramów.
Interfejs RS-485 pracuje z prędkością do 250 kbit/s, natomiast interfejsy RS-232 i RS-422 obsługują transmisję do 115,2 kbit/s. Dopuszczalna długość przewodu wynosi do 15 m dla RS-232 oraz do 1200 m dla RS-422 i RS-485, zależnie od ustawionej prędkości transmisji. RS-422 umożliwia komunikację czteroprzewodową w trybie full duplex oraz pracę w układzie wielopunktowym. Interfejs RS-232 udostępnia dodatkowe sygnały sterujące RTS, CTS, DTR, DSR, RI i DCD.
W trybie Modbus RTU Master moduł może obsługiwać do 32 urządzeń, z podstawowym zakresem adresów od 1 do 247 oraz rozszerzonym zakresem do 65 535. Parametry transmisji obejmują wybór 7- lub 8-bitowego znaku, jednego albo dwóch bitów stopu oraz konfigurację parzystości. Moduł może pracować w standardowym trybie wymiany danych lub w trybie Performance, w którym udostępnia po 32 bajty obszaru wejściowego i wyjściowego.
Moduł pracuje z zasilaniem 24 V DC w zakresie 19,2…28,8 V DC i ma zabezpieczenie przed odwrotną polaryzacją. Znamionowy pobór prądu wynosi 31 mA, maksymalny 35 mA, a typowa strata mocy 0,7 W. Interfejs komunikacyjny jest galwanicznie oddzielony od magistrali tylnej, a izolacja została przetestowana napięciem 707 V DC.
Diagnostyka obejmuje nadzór modułu, napięcia zasilania oraz wykrywanie przerwy przewodu. Stan pracy sygnalizują diody PWR, DIAG, RxD i TxD, wskazujące obecność zasilania, stan diagnostyczny oraz transmisję i odbiór danych. Moduł obsługuje alarmy diagnostyczne, aktualizację firmware oraz dane identyfikacyjne I&M0–I&M3.
