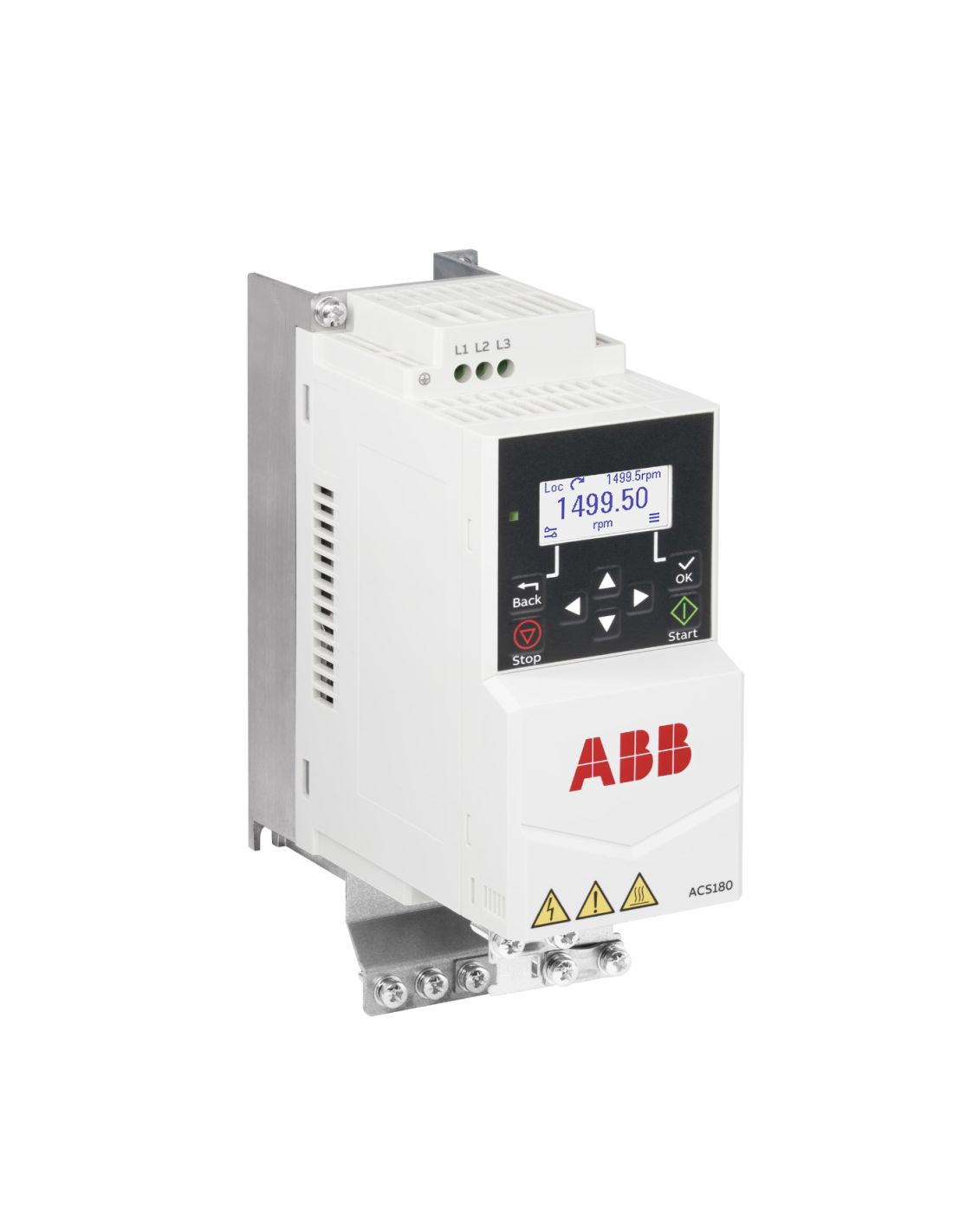

Falownik ABB ACS180 1,1 kW – ACS180-04S-03A3-4
Przemiennik częstotliwości ABB - ACS180-04S-03A3-4 jest przemiennikiem niskiego napięcia przeznaczonym do regulacji prędkości napędów maszyn. Falownik ABB należy do serii ACS180 i jest zasilany z sieci trójfazowej o napięciu 380-480 V AC. Przy napięciu znamionowym 400 V jego moc znamionowa według IEC wynosi 1,1 kW, a znamionowy prąd wyjściowy wynosi 3,3 A. Wariant ACS180-04S-03A3-4 wykonano w wielkości mechanicznej R0.
Parametry wyjściowe falownika zależą od wymaganego trybu obciążenia. Dla pracy z lekkim przeciążeniem określa moc 1,1 kW oraz prąd wyjściowy 3,1 A. W zastosowaniach wymagających pracy z dużym przeciążeniem wartości te wynoszą odpowiednio 0,75 kW i 2,4 A. Rozróżnienie tych parametrów ma znaczenie przy doborze urządzenia do silnika oraz charakterystyki obciążenia maszyny. Moc 1,1 kW nie jest wartością przypisaną do wszystkich warunków pracy tego modelu; w aplikacji wymagającej dużej przeciążalności należy uwzględnić parametry dla trybu ciężkiego.
Seria ACS180 jest przeznaczona do zastosowań obejmujących pompy, wentylatory, sprężarki, przenośniki, nawijarki oraz mieszalniki. Falownik umożliwia dostosowanie prędkości napędu do wymagań procesu, przy czym dobór konkretnego wariantu powinien uwzględniać wymagany prąd silnika i warunki obciążenia. Producent podaje również oddzielne parametry według UL: przy napięciu 460 V moc dla pracy z lekkim przeciążeniem wynosi 1,5 hp, a prąd wyjściowy wynosi 3,0 A. Wartości te należy odróżniać od danych IEC określonych dla napięcia 400 V.
Najważniejsze cechy
- Moc znamionowa 1,1 kW i prąd znamionowy 3,3 A przy 400 V - podstawowe parametry do doboru falownika do silnika i istniejącego obwodu napędowego.
- Tryb lekkiego przeciążenia: 1,1 kW i 3,1 A; tryb ciężkiego przeciążenia: 0,75 kW i 2,4 A - pozwala dobrać falownik do charakterystyki obciążenia maszyny.
- Zasilanie 3-fazowe 380–480 V AC, 47-63 Hz - wykonanie przeznaczone do przemysłowych sieci zasilających klasy 400 V.
- Zintegrowany filtr EMC kategorii C3 - standardowe wykonanie wariantu ACS180-04S dla napięcia 380–480 V.
- Safe Torque Off (STO) - zintegrowana funkcja bezpiecznego wyłączenia momentu, zgodna m.in. z SIL 3 i PL e.
- EIA-485 Modbus RTU - standardowa komunikacja do integracji z systemem automatyki i sterownikiem PLC.
- Sterowanie skalarne oraz bezczujnikowe sterowanie wektorowe - obsługa silników asynchronicznych i silników synchronicznych z magnesami trwałymi.
