Falownik ABB ACS180 2,2 kW – ACS180-04S-05A6-4

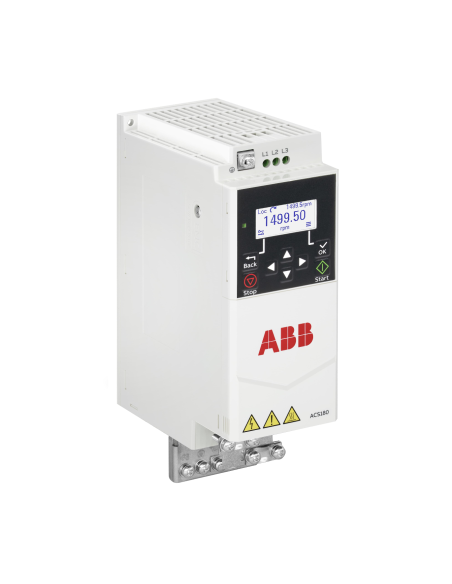

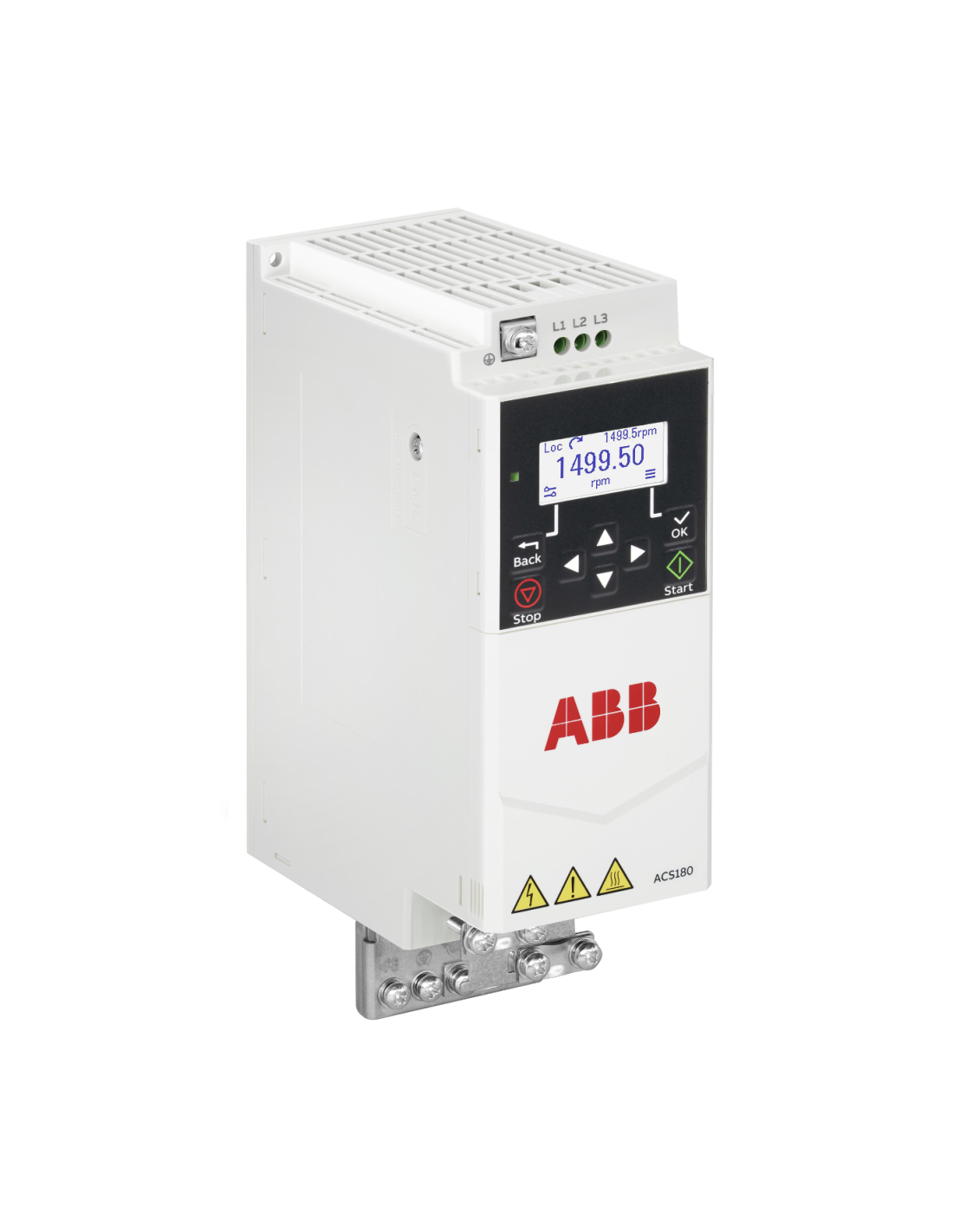

ABB ACS180-04S-05A6-4 to 3-fazowy falownik maszynowy z rodziny ACS180, przeznaczony do regulacji prędkości i momentu silników elektrycznych. Dla parametrów IEC jego moc znamionowa wynosi 2,2 kW, prąd znamionowy 5,6 A, a napięcie znamionowe 400 V. Urządzenie jest przeznaczone do zasilania z sieci 380–480 V AC i ma obudowę IP20 w rozmiarze R1.
Falownik obsługuje sterowanie wektorowe silnikami indukcyjnymi oraz silnikami z magnesami trwałymi. Zakres częstotliwości wyjściowej wynosi od 0 do 599 Hz, a napięcie wyjściowe jest regulowane od 0 do napięcia zasilania. Urządzenie umożliwia regulację prędkości napędów wykorzystywanych między innymi w przenośnikach, pompach, wentylatorach, sprężarkach i mieszalnikach. Dostępna funkcja programowania adaptacyjnego pozwala dostosować działanie napędu do wymagań aplikacji.
Dla pracy z lekkim przeciążeniem moc wynosi 2,2 kW oraz ciągły prąd wyjściowy 5,3 A. W trybie ciężkim, wymagającym większej przeciążalności, moc wynosi 1,5 kW, a ciągły prąd wyjściowy wynosi 4,0 A. Dobór napędu powinien zatem uwzględniać zarówno prąd znamionowy silnika, jak i wymagany przebieg obciążenia. Parametrów dla pracy znamionowej, lekkiej i ciężkiej nie należy traktować zamiennie.
Wariant standardowy wyposażono w cztery wejścia cyfrowe, jedno wyjście cyfrowe, dwa wejścia analogowe, jedno wyjście analogowe oraz jedno wyjście przekaźnikowe. Zintegrowany interfejs EIA-485 obsługuje komunikację Modbus RTU. Urządzenie posiada również funkcję bezpiecznego wyłączenia momentu STO oraz złącze PC/PANEL przeznaczone do podłączenia zewnętrznego panelu lub komputera z odpowiednim przewodem. Złącze PC/PANEL ma postać RJ45, lecz nie jest portem Ethernet.
Szerokość falownika wynosi 70 mm, a głębokość 143 mm. Wysokość urządzenia bez płytki uziemiającej wynosi 190 mm, natomiast po jej uwzględnieniu wynosi 220 mm. Dla wielkości R1 producent podaje masę około 1,3 kg. Zakres temperatury otoczenia przy pracy znamionowej lub z lekkim przeciążeniem wynosi od −10 do +40 °C, a przy pracy w trybie ciężkim od −10 do +50 °C. Eksploatacja w wyższej temperaturze, do +60 °C, wymaga obniżenia parametrów obciążenia zgodnie z dokumentacją ABB.
Najważniejsze cechy
- Moc znamionowa 2,2 kW i prąd znamionowy 5,6 A przy 400 V - podstawowe parametry do doboru falownika do silnika i istniejącej instalacji.
- Tryb lekkiego przeciążenia: 2,2 kW i 5,3 A - możliwość krótkotrwałego przeciążenia do 110% prądu ILd przez 1 minutę co 10 minut.
- Tryb ciężkiego przeciążenia: 1,5 kW i 4,0 A - możliwość przeciążenia do 150% prądu IHd przez 1 minutę co 10 minut.
- Zasilanie 3-fazowe 380-480 V AC - wykonanie przeznaczone do przemysłowych sieci zasilających klasy 400 V.
- Zintegrowany filtr EMC kategorii C3 oraz funkcja Safe Torque Off - cechy standardowego wariantu ACS180 oznaczonego symbolem „S”.
- Wbudowany EIA-485 Modbus RTU - komunikacja z PLC i systemem sterowania bez dodatkowego modułu komunikacyjnego.
- Sterowanie skalarne i bezczujnikowe sterowanie wektorowe - obsługa silników asynchronicznych oraz synchronicznych z magnesami trwałymi.
Zastosowanie
Falownik ABB - ACS180-04S-05A6-4 jest przeznaczony do układów napędowych maszyn wymagających regulacji prędkości lub momentu. Seria ACS180 najczęściej stosowana jest do takich aplikacji jak przenośniki, pompy, wentylatory, mieszalniki i sprężarki. Falownik może być stosowany między innymi w maszynach przemysłu spożywczego, systemach transportu materiałów, urządzeniach tekstylnych, logistyce oraz maszynach pakujących.
Kompatybilność i dobór
Standardowy interfejs ACS180 obejmuje 4 wejścia cyfrowe, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście analogowe oraz 1 wyjście przekaźnikowe. Wejście AI1 może pracować jako dodatkowe wejście cyfrowe DI5. Komunikacja odbywa się przez EIA-485 z protokołem Modbus RTU. Złącze RJ45 służy do podłączenia panelu operatorskiego lub narzędzia PC i nie jest portem Ethernet.
Model ACS180-04S-05A6-4 ma obudowę R1. W tej wielkości ABB nie stosuje wewnętrznego choppera hamowania ani przyłącza obwodu DC. Jeżeli aplikacja wymaga hamowania rezystorowego, należy uwzględnić tę cechę przy projektowaniu układu. Przy wymianie falownika należy również sprawdzić pełne oznaczenie „04S”, ponieważ wariant „S” dla napięcia 380–480 V obejmuje STO oraz filtr EMC kategorii C3.
