Falownik ABB ACS180 7,5 kW - ACS180-04S-17A0-4

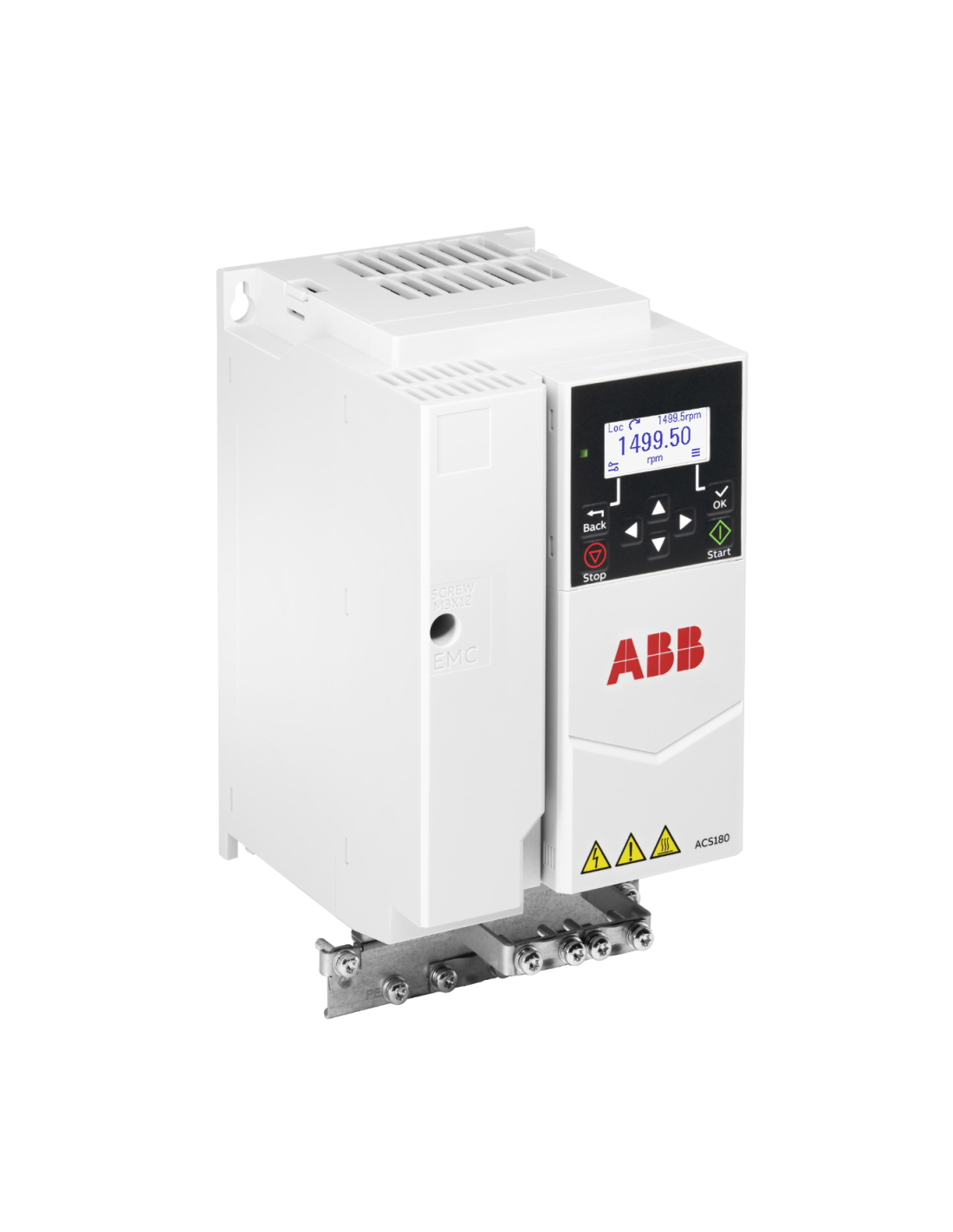

ABB ACS180-04S-17A0-4 to 3-fazowy falownik maszynowy z rodziny ACS180, przeznaczony do regulacji prędkości i momentu silników elektrycznych. Dla parametrów IEC jego moc znamionowa wynosi 7,5 kW, prąd znamionowy 17 A, a napięcie znamionowe 400 V. Urządzenie pracuje z zasilaniem 380–480 V AC i ma obudowę IP20 w rozmiarze R2.
Falownik obsługuje sterowanie wektorowe silnikami indukcyjnymi oraz silnikami z magnesami trwałymi. Częstotliwość wyjściowa jest regulowana w zakresie 0–599 Hz, natomiast napięcie wyjściowe może zmieniać się od 0 do wartości napięcia zasilania. Seria ACS180 znajduje zastosowanie w napędach pomp, wentylatorów, sprężarek, przenośników, nawijarek i mieszalników. Funkcja programowania adaptacyjnego umożliwia dostosowanie działania przemiennika do wymagań układu sterowania maszyny.
Dla pracy z lekkim przeciążeniem producent określa moc 7,5 kW i ciągły prąd wyjściowy 16,2 A. W trybie ciężkim, wymagającym większej przeciążalności, moc wynosi 5,5 kW, a ciągły prąd wyjściowy wynosi 12,6 A. Przy doborze falownika należy uwzględnić właściwy zestaw parametrów dla charakterystyki obciążenia napędzanej maszyny. Oddzielne wartości według UL, podane dla napięcia 460 V, wynoszą 10 hp oraz 14 A w warunkach pracy z lekkim przeciążeniem.
Układ sterowania wyposażono w cztery wejścia cyfrowe, jedno wyjście cyfrowe, dwa wejścia analogowe, jedno wyjście analogowe oraz jedno wyjście przekaźnikowe. Zintegrowany interfejs EIA-485 umożliwia komunikację z nadrzędnym układem automatyki przez Modbus RTU. Wariant ACS180-04S posiada również funkcję bezpiecznego wyłączenia momentu STO. Złącze PC/PANEL służy do podłączenia zewnętrznego panelu obsługi lub komputera z odpowiednim przewodem komunikacyjnym.
Wielkość R2 posiada wbudowany tranzystor hamowania, umożliwiający współpracę z zewnętrznym rezystorem hamującym. Rezystor jest dobierany oddzielnie, z uwzględnieniem wymaganej mocy hamowania, cyklu pracy oraz dopuszczalnej rezystancji. Rozwiązanie to pozwala odprowadzać energię do rezystora podczas hamowania napędu.
Szerokość urządzenia wynosi 120 mm, a głębokość 143 mm. Wysokość bez płytki uziemiającej wynosi 202 mm, natomiast z płytką wynosi 230 mm. Masa podana przez producenta dla wielkości R2 wynosi około 1,9 kg. Falownik może pracować w temperaturze otoczenia od -10 do +40 °C przy obciążeniu znamionowym lub lekkim przeciążeniu oraz od -10 do +50 °C w trybie ciężkim. Praca w temperaturze do +60 °C wymaga obniżenia parametrów obciążenia zgodnie z dokumentacją ABB.
Najważniejsze cechy
- Moc znamionowa 7,5 kW i prąd znamionowy 17 A przy 400 V - podstawowe parametry do doboru falownika do silnika i instalacji zasilającej.
- Tryb lekkiego przeciążenia: 7,5 kW i 16,2 A - przeznaczony do aplikacji wymagających umiarkowanej przeciążalności.
- Tryb ciężkiego przeciążenia: 5,5 kW i 12,6 A - umożliwia pracę w aplikacjach o większym zapotrzebowaniu na moment podczas przeciążenia.
- Maksymalny prąd wyjściowy 22,7 A - parametr istotny przy analizie chwilowych obciążeń napędu.
- Zintegrowany filtr EMC kategorii C3 oraz Safe Torque Off - standardowe wyposażenie wariantu ACS180-04S dla napięcia 380–480 V.
- Wbudowany EIA-485 Modbus RTU - komunikacja z PLC i systemem sterowania bez dodatkowego modułu komunikacyjnego.
- Wbudowany chopper hamowania - w obudowie R2 możliwe jest podłączenie zewnętrznego rezystora hamowania.
Zastosowanie
ACS180-04S-17A0-4 jest przeznaczony do maszyn i układów napędowych wymagających regulacji prędkości lub momentu. Rodzina ACS180 obsługuje sterowanie skalarne oraz bezczujnikowe sterowanie wektorowe. Falownik może współpracować z silnikami asynchronicznymi oraz silnikami synchronicznymi z magnesami trwałymi. Zakres częstotliwości wyjściowej wynosi 0–599 Hz, a częstotliwość kluczowania może wynosić 4, 8 lub 12 kHz.
Kompatybilność i dobór
Standardowy interfejs ACS180 obejmuje 4 wejścia cyfrowe, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście analogowe oraz 1 wyjście przekaźnikowe. Wejście AI1 może również pracować jako dodatkowe wejście cyfrowe DI5. Komunikacja odbywa się przez EIA-485 z protokołem Modbus RTU. Złącze RJ45 służy do podłączenia panelu sterowania lub narzędzia PC i nie jest portem Ethernet.
ACS180-04S-17A0-4 wykorzystuje obudowę R2. W przeciwieństwie do mniejszych rozmiarów R0 i R1 ma wbudowany chopper hamowania oraz zaciski obwodu DC. Dla tego wariantu ABB podaje minimalną rezystancję rezystora hamowania 32 Ω i maksymalną 54 Ω. Ciągła moc hamowania wynosi 5,5 kW, a maksymalna moc hamowania 8,25 kW dla określonego przez producenta cyklu pracy.
