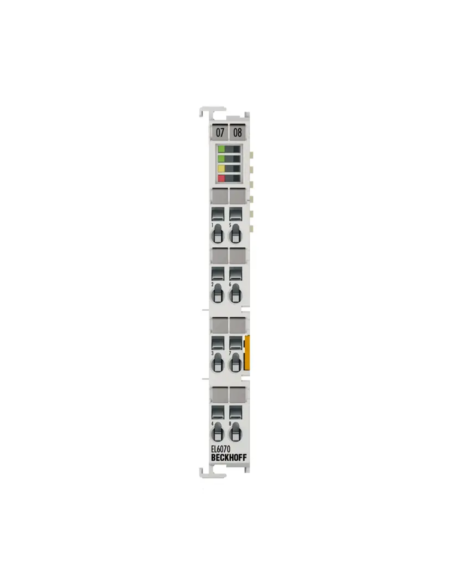

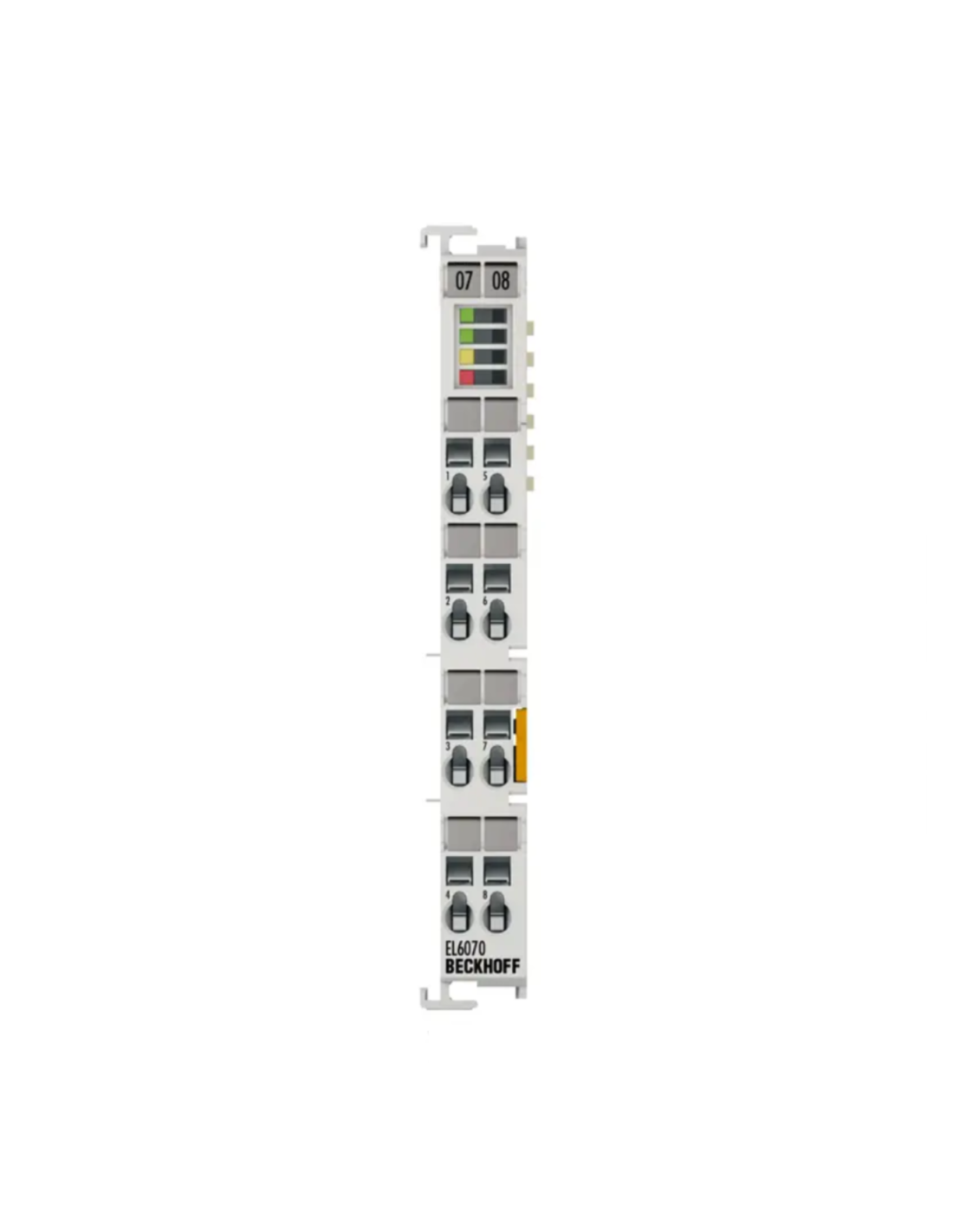

Terminal licencyjny EtherCAT Beckhoff - EL6070 do TwinCAT 3.1
Terminal Beckhoff EtherCAT - EL6070 pełniący funkcję sprzętowego klucza licencyjnego dla oprogramowania TwinCAT 3.1. Moduł stanowi element modularnego systemu EtherCAT I/O licencje nie muszą być w takim przypadku przypisane wyłącznie do konkretnego komputera przemysłowego - ich podstawę sprzętową stanowi terminal umieszczony w systemie EtherCAT I/O. Informacje licencyjne są przesyłane przez EtherCAT, a pliki licencji przechowywane są w lokalnej pamięci EL6070. Informacje licencyjne są przesyłane przez EtherCAT, a standardowa wersja terminala pozwala użytkownikowi przypisać do niego odpowiednie licencje TwinCAT.
Terminal wyposażono w lokalną pamięć przeznaczoną do przechowywania plików licencyjnych. Podczas sprawdzania uprawnień TwinCAT odczytuje informacje z pliku License Response File i weryfikuje powiązanie z odpowiednim kluczem sprzętowym. Po pomyślnym zakończeniu weryfikacji dostępne stają się funkcje określone w pliku licencji. Pamięć modułu umożliwia przechowywanie i przenoszenie plików licencyjnych razem z kluczem.
EL6070 jest integrowany z siecią EtherCAT połączoną z komputerem przemysłowym, którego oprogramowanie ma być licencjonowane. Urządzenie powinno zostać wykryte podczas skanowania konfiguracji w TwinCAT, a następnie wskazane w konfiguracji licencjonowania. Prawidłowe rozpoznanie terminala wymaga plików opisu urządzenia ESI obsługujących zastosowaną wersję sprzętu.

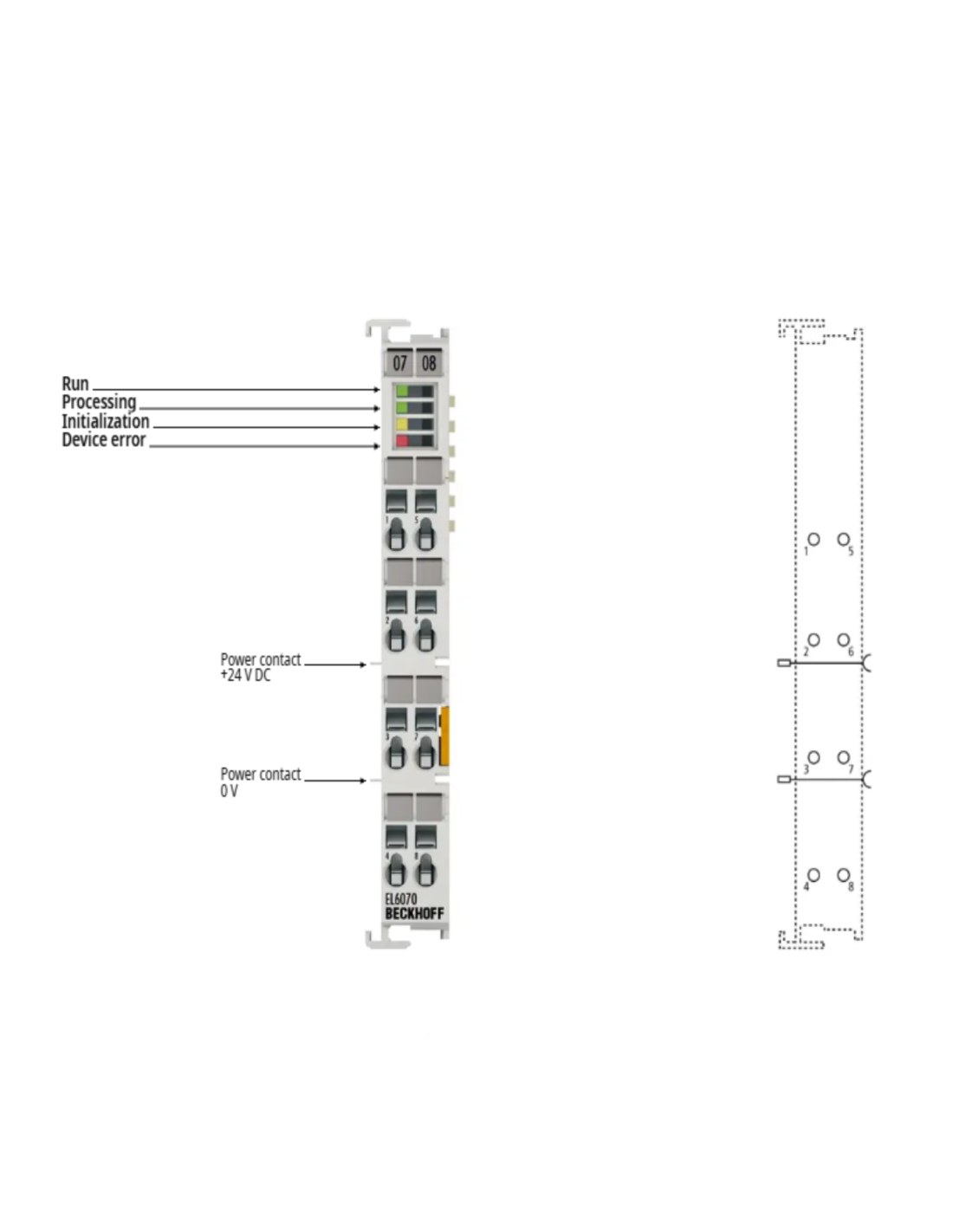

Elektronika terminala jest zasilana przez E-bus, a typowy pobór prądu wynosi 120 mA. Moduł ma stopień ochrony IP20 i jest przystosowany do montażu na szynie DIN o szerokości 35 mm. Dopuszczalna temperatura pracy wynosi od −25 do +60°C, natomiast temperatura przechowywania mieści się w zakresie od −40 do +85°C. Masa urządzenia wynosi około 50 g, a dopuszczalna wilgotność względna sięga 95%, bez kondensacji.
Wariant EL6070-0033 jest oferowany z licencjami zainstalowanymi fabrycznie. EL6070 oraz EL6070-0033 są rozpoznawane jako różne urządzenia EtherCAT, dlatego ich zamiana wymaga uwzględnienia właściwego wariantu w konfiguracji systemu I/O.
Najważniejsze cechy
- Sprzętowy klucz licencyjny dla TwinCAT 3.1 – terminal może stanowić podstawę sprzętową dla licencji TwinCAT.
- Integracja bezpośrednio w systemie EtherCAT I/O – komunikacja dotycząca licencji odbywa się przez EtherCAT.
- Lokalna pamięć danych – służy do przechowywania plików licencyjnych TwinCAT 3.1.
- Pobór prądu z E-Bus typ. 120 mA – terminal nie pobiera prądu ze styków mocy.
- Stopień ochrony IP20 – wykonanie przeznaczone do montażu w odpowiedniej szafie lub obudowie sterowniczej.
- Kompaktowa obudowa 12 × 100 × 68 mm – standardowa szerokość terminala EtherCAT 12 mm.
- Montaż na szynie DIN 35 mm zgodnej z EN 60715 – integracja z pozostałymi terminalami EtherCAT Beckhoff.
Zastosowanie
EL6070 służy do sprzętowego przechowywania i zarządzania licencjami TwinCAT 3.1 w systemach automatyki opartych na EtherCAT. Takie rozwiązanie pozwala oddzielić podstawę licencyjną od konkretnego komputera przemysłowego. Ma to znaczenie między innymi przy serwisowej wymianie IPC, ponieważ klucz licencyjny pozostaje fizycznie w systemie I/O.
Terminal jest przeznaczony przede wszystkim do instalacji, w których i tak wykorzystywany jest system EtherCAT. Beckhoff oferuje również funkcjonalnie odpowiadający klucz USB C9900-L100, który przechowuje pliki licencyjne, ale komunikuje się z komputerem przez USB zamiast przez EtherCAT.
Kompatybilność i dobór
EL6070 współpracuje z TwinCAT 3.1. Dostęp do pamięci terminala oraz zapisanych w niej plików licencyjnych odbywa się z poziomu TwinCAT 3.1. Przy doborze należy odróżnić standardowy EL6070 od wariantu EL6070-0033. Wersja EL6070-0033 jest oferowana z fabrycznie zainstalowanymi licencjami.
EL6070 i EL6070-0033 są z punktu widzenia EtherCAT dwoma różnymi urządzeniami. Beckhoff wyraźnie wskazuje, że nie mogą być wzajemnie zamieniane w konfiguracji EtherCAT I/O bez odpowiedniego dostosowania konfiguracji. Nie należy więc traktować oznaczenia „-0033” jako wyłącznie informacji handlowej o pakiecie licencji.
