Terminal zasilający EtherCAT Beckhoff - EL9410 E-Bus 2 A

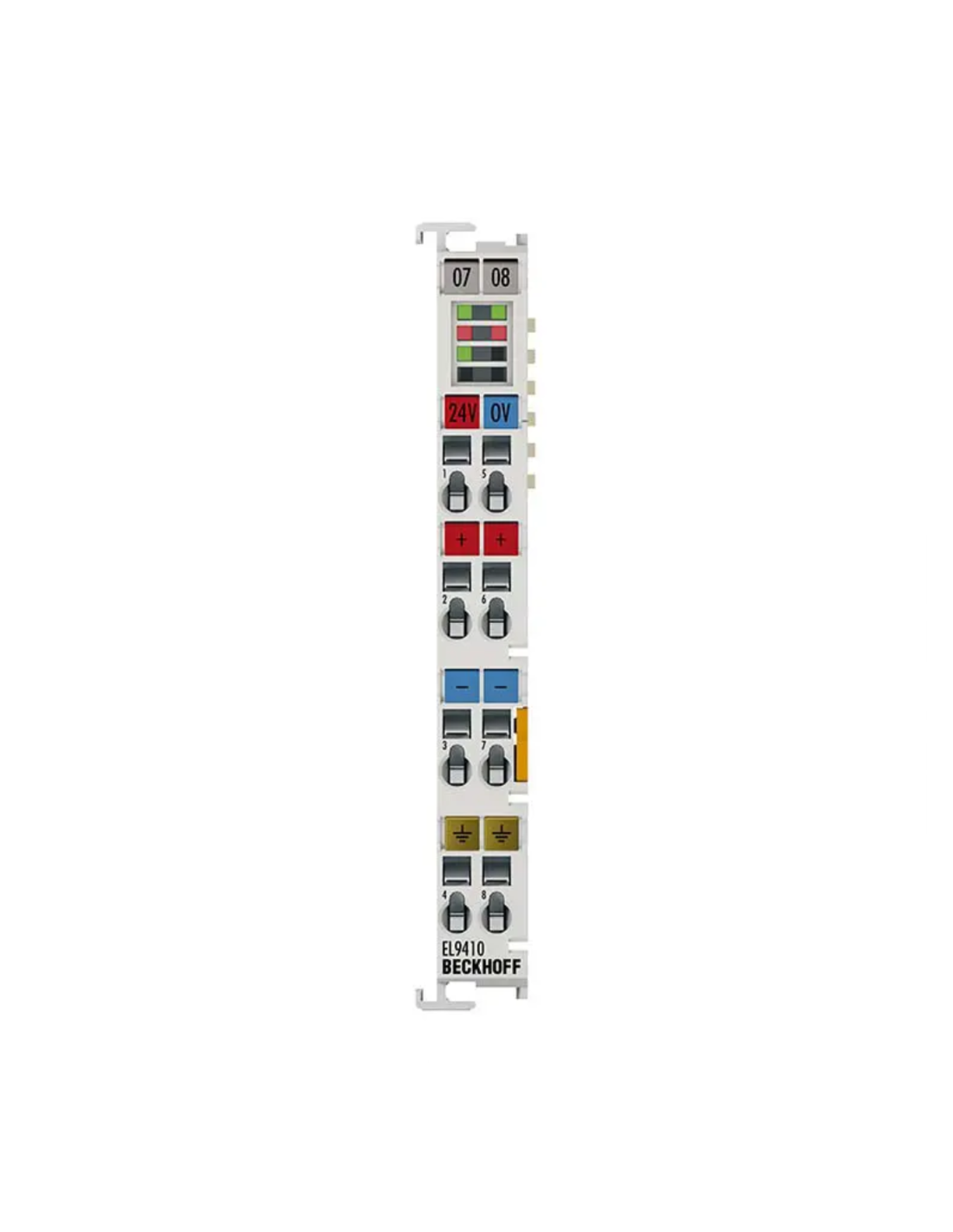

Beckhoff EL9410 to terminal zasilający systemu EtherCAT przeznaczony do zwiększenia dostępnego prądu E-Bus. Stosuje się go w konfiguracjach, w których łączny pobór prądu terminali EtherCAT przekracza wydajność zasilania E-Bus dostarczanego przez sprzęg EtherCAT. EL9410 zwiększa dostępny prąd E-Bus o 2 A i dodatkowo umożliwia utworzenie nowej grupy potencjałowej 24 V DC dla styków Power Contacts. Moduł umożliwia również utworzenie po prawej stronie dodatkowej grupy potencjałowej poprzez doprowadzenie zewnętrznego napięcia 24 V DC do styków zasilających, których maksymalna obciążalność wynosi 10 A.
Napięcie wejściowe modułu wynosi 24 V DC z tolerancją -15%/+20%, natomiast napięcie wyjściowe zasilające E-bus wynosi 5 V. Urządzenie jest zabezpieczone przed zwarciem i zapewnia separację galwaniczną 500 V pomiędzy magistralą E-bus a potencjałem obwodów obiektowych.

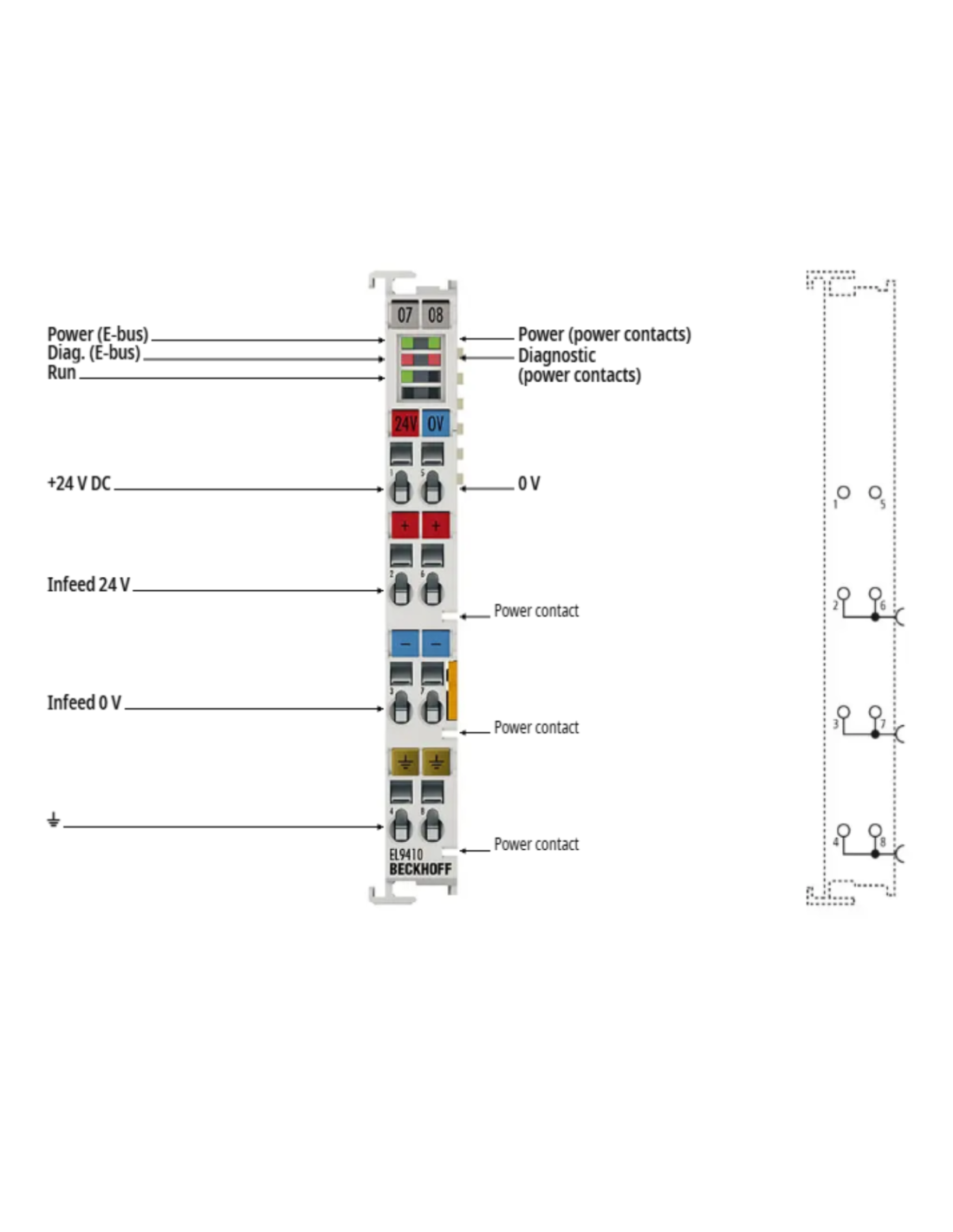

EL9410 udostępnia diagnostykę za pomocą diod LED oraz dwóch bitów w obrazie procesu. Monitorowane są napięcie wejściowe zasilania E-bus oraz napięcie na stykach zasilających. Spadek któregokolwiek z tych napięć poniżej 17 V powoduje ustawienie odpowiedniego bitu „Undervoltage”. Sterownik może wykorzystać te informacje do wykrywania problemów z zasilaniem poszczególnych sekcji stacji. Diody sygnalizują obecność napięć, stany diagnostyczne oraz stan pracy terminala w sieci EtherCAT.
Terminal nie wymaga ustawiania adresu ani parametrów konfiguracyjnych. Jest montowany na szynie DIN 35 mm i może być dołączany do terminali EtherCAT wyposażonych w styki zasilające oraz do wersji bez tych styków. Stopień ochrony wynosi IP20, a dopuszczalna temperatura pracy mieści się w zakresie od -25 do +55°C.
Najważniejsze cechy
- Wyjście E-Bus 5 V / 2 A - zwiększa dostępny prąd zasilający terminale EtherCAT znajdujące się za EL9410.
- Wejście 24 V DC (-15%/+20%) - standardowe zasilanie przemysłowe terminala.
- Power Contacts 24 V DC do 10 A - umożliwiają ponowne wprowadzenie zasilania polowego i utworzenie kolejnej grupy potencjałowej.
- Izolacja galwaniczna 500 V pomiędzy E-Bus a napięciem polowym - rozdzielenie części systemowej od obwodu polowego.
- Diagnostyka napięć Us i Up - stan zasilania jest sygnalizowany diodami LED oraz przekazywany w obrazie procesu EtherCAT.
- 2 bity diagnostyczne w obrazie procesu - osobna informacja o podnapięciu zasilania E-Bus i Power Contacts.
- Zabezpieczenie zwarciowe - producent określa terminal jako odporny na zwarcie.
Zastosowanie
EL9410 stosuje się przede wszystkim w rozbudowanych stacjach EtherCAT, w których suma poborów prądu kolejnych terminali przekracza dostępną wydajność E-Bus. Terminal może zostać umieszczony w odpowiednim miejscu szeregu terminali i ponownie zasilić E-Bus prądem do 2 A. Jednocześnie możliwe jest ponowne wprowadzenie zasilania 24 V DC do styków Power Contacts.
Kompatybilność i dobór
EL9410 można dołączać do terminali EtherCAT zarówno ze stykami Power Contacts, jak i bez nich. Nie wymaga ustawiania adresu ani dodatkowej konfiguracji parametrów zasilania. W porównaniu z EL9400 wariant EL9410 ma dodatkową diagnostykę dostępną przez diody LED i obraz procesu EtherCAT.
Terminal monitoruje napięcie Us zasilające E-Bus oraz napięcie Up na stykach Power Contacts. Jeżeli któreś z tych napięć spadnie poniżej 17 V, odpowiedni bit diagnostyczny „Undervoltage” zostaje ustawiony na TRUE. Dzięki temu sterownik może programowo wykryć problem z zasilaniem.
