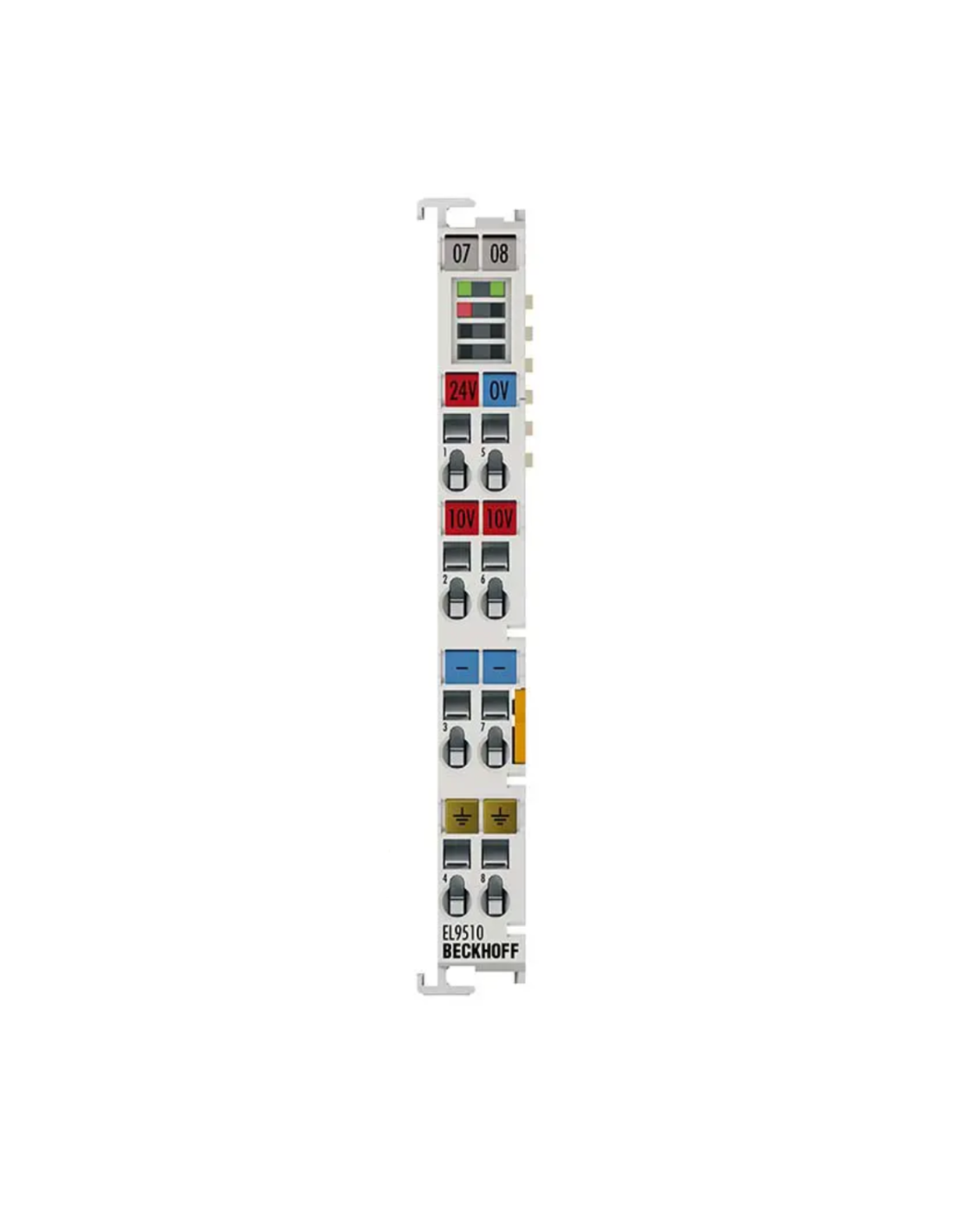

Terminal zasilający EtherCAT Beckhoff - EL9510 10 V DC / 0,5 A
Beckhoff EL9510 to terminal zasilający systemu EtherCAT, który z napięcia wejściowego 24 V DC generuje stabilizowane napięcie wyjściowe 10 V DC ±1% przy maksymalnym prądzie 0,5 A. Napięcie wyjściowe można pobrać bezpośrednio z zacisków terminala, a kolejne terminale EtherCAT mogą być nim zasilane przez styki Power Contacts. Moduł posiada diagnostykę zwarcia i przeciążenia oraz przekazuje informacje o stanie do obrazu procesu EtherCAT.
Moduł przetwarza napięcie wejściowe 24 V DC i udostępnia napięcie wyjściowe na zaciskach przyłączeniowych. Zasila nim również kolejne terminale za pośrednictwem bocznych styków zasilających. Pozwala to doprowadzić wymagane napięcie do odpowiedniej sekcji stacji bez wykonywania osobnego połączenia z każdym modułem. Napięcie wejściowe i wyjściowe nie są od siebie odseparowane galwanicznie.
Wyjście EL9510 zapewnia prąd 0,5 A przy napięciu 10 V DC z tolerancją ±1%. Napięcie jest stabilizowane, a tętnienia resztkowe wynoszą poniżej 5 mV. Moduł jest odporny na zwarcie, natomiast jego wyjść nie należy łączyć równolegle z wyjściami innych terminali w celu zwiększenia dostępnego prądu. Pobór prądu z magistrali E-bus wynosi typowo 90 mA. Separacja 500 V dotyczy obwodów E-bus względem obwodów obiektowych.
Diagnostyka obejmuje sygnalizację stanu pracy oraz wykrywanie zwarcia lub przeciążenia. Diody Power informują o stanie zasilania, a dioda nadprądowa sygnalizuje nieprawidłowe obciążenie wyjścia. Informacje diagnostyczne są również przekazywane do systemu sterowania przez E-bus i zajmują dwa bity w obrazie procesu. Umożliwia to uwzględnienie stanu zasilacza w programie sterownika oraz w sygnalizacji alarmowej maszyny.
Terminal nie wymaga ustawiania adresu ani parametrów konfiguracyjnych. Jest przeznaczony do montażu na szynie DIN 35 mm zgodnej z EN 60715, a jego pozycja montażowa może być dowolna. Obudowa ma stopień ochrony IP20.
Najważniejsze cechy
- Wejście 24 V DC (-15%/+20%) - standardowe napięcie zasilające stosowane w układach automatyki przemysłowej.
- Stabilizowane wyjście 10 V DC ±1% przy prądzie do 0,5 A - przeznaczone do zasilania urządzeń i kolejnych terminali wymagających napięcia 10 V DC.
- Tętnienia napięcia poniżej 5 mV - stabilne napięcie wyjściowe dla wrażliwych obwodów.
- Diagnostyka zwarcia i przeciążenia - sygnalizacja przez diodę Overcurrent oraz informację przekazywaną do E-Bus.
- 2-bitowa diagnostyka w obrazie procesu - umożliwia programową kontrolę stanu napięcia wyjściowego i przeciążenia.
- Izolacja 500 V pomiędzy E-Bus a potencjałem polowym.
- Stopień ochrony IP20 i montaż na szynie DIN 35 mm zgodnej z EN 60715.
Zastosowanie
EL9510 stosuje się w stacjach EtherCAT, w których potrzebne jest lokalne napięcie pomocnicze 10 V DC. Terminal pozwala wygenerować je bez dodatkowego zewnętrznego zasilacza i rozprowadzić dalej przez Power Contacts. Może zasilać kolejne terminale lub obwody wymagające stabilizowanego napięcia 10 V DC przy łącznym obciążeniu do 0,5 A.
Kompatybilność i dobór

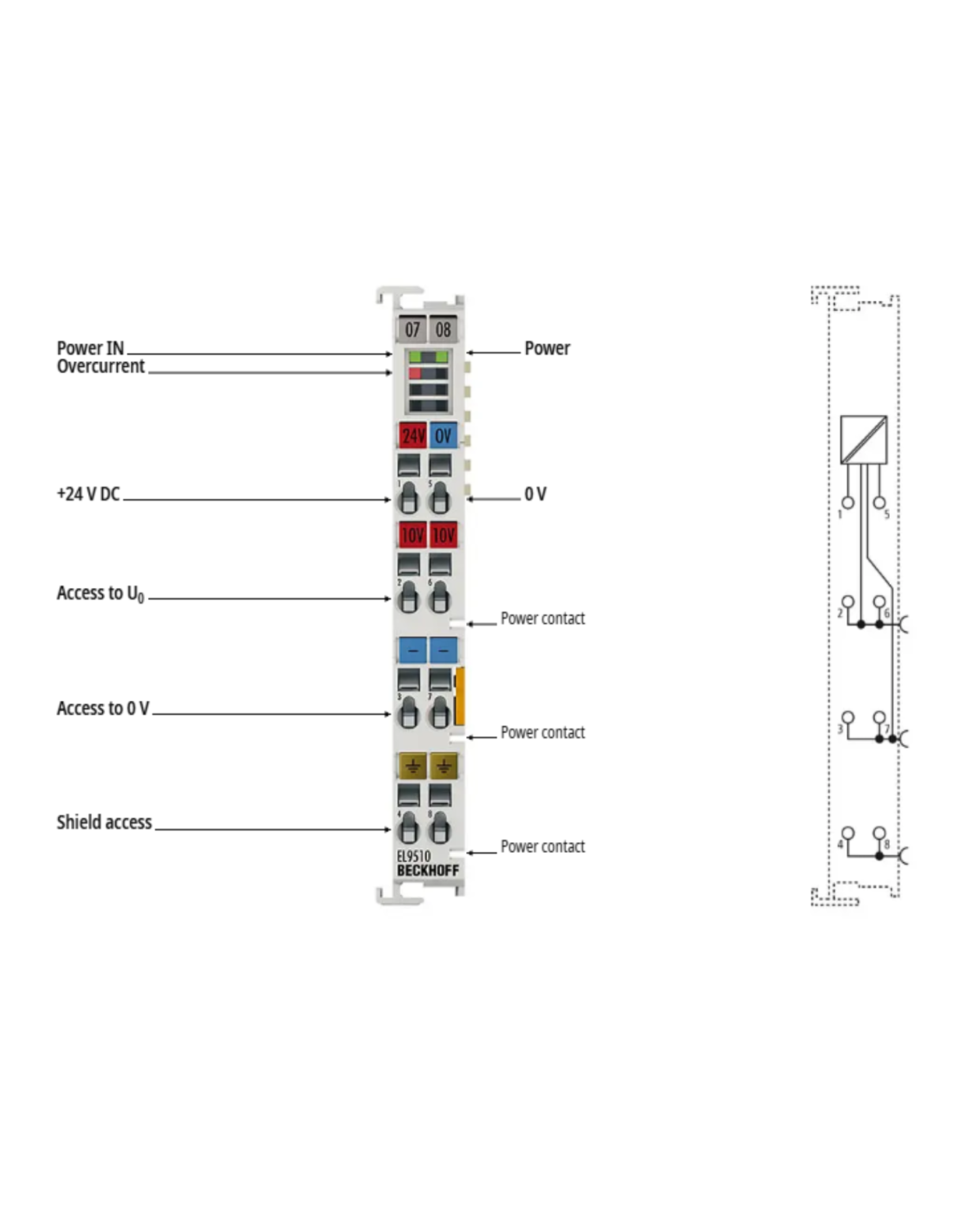

Terminal współpracuje z systemem Beckhoff EtherCAT Terminals i nie wymaga ustawiania adresu ani dodatkowej konfiguracji. Wyjście 10 V DC jest prowadzone na prawą stronę terminala przez styki Power Contacts razem z 0 V i PE. Maksymalna obciążalność mechaniczna styków Power Contacts wynosi 10 A, natomiast samo stabilizowane wyjście EL9510 jest ograniczone do 0,5 A.
Przy projektowaniu układu należy zwrócić uwagę na separację galwaniczną. Beckhoff podaje izolację 500 V pomiędzy E-Bus a stroną polową, natomiast wejście 24 V DC i wyjście 10 V DC nie są od siebie galwanicznie odseparowane. Równoległa praca kilku terminali EL9510 w celu zwiększenia prądu wyjściowego nie jest dopuszczona.
