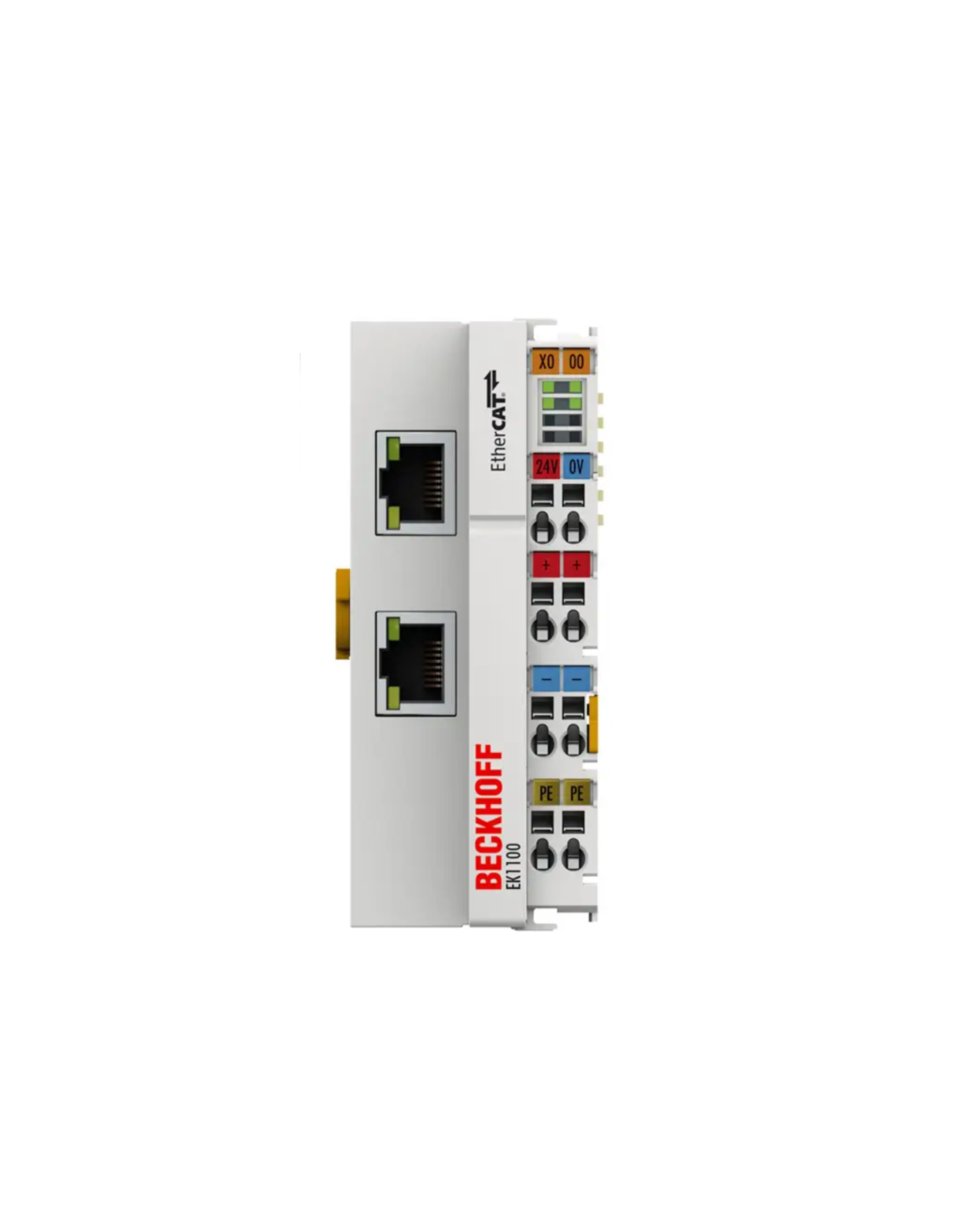

Sprzęgacz EtherCAT Beckhoff EK1100 – 2x RJ45, 100 Mbit/s
Moduł Beckhoff EK1100 pełni rolę łącznika w systemach EtherCAT, stanowi łącznik między warstwą sieciową Ethernet 100BASE‑TX a szyną E‑bus używaną przez terminale I/O Beckhoff (ELxxxx/ESxxxx/EMxxxx), zapewniając bezproblemową konwersję sygnału pomiędzy siecią Ethernet 100BASE‑TX a magistralą E‑bus terminali I/O (ELxxxx, ESxxxx, EMxxxx). Dzięki dwóm portom RJ45 umożliwia prostą i elastyczną zabudowę topologii magistralnych i gwiazdowych – górny port służy do podłączenia do macierzy EtherCAT, a dolny do rozszerzenia segmentu sieciowego bez utraty wydajności.
Moduł zapisuje inteligentnie strukturę sieci, samodzielnie wykrywając i mapując urządzenia peryferyjne poprzez proces image, a nawet ma bardzo niski czas opóźnienia komunikacji – tylko ok. 1 μs – co czyni go idealnym do zastosowań wymagających wysokich częstotliwości cykli wejść/wyjść. Obydwie linie zasilania 24 V DC (systemowa i E‑bus) dostarczają odpowiednie napięcie do wszystkich terminali: do 2 A przy 5 V E‑bus– a dla większego poboru można zastosować zewnętrzny moduł EL9410. Odporność na warunki przemysłowe potwierdzają certyfikaty CE, UL, CCC, ATEX, IECEx, cFMus, DNV GL i normy EMC/Vibration, zakres pracy urządzenia w temperaturach -25 °C do +60 °C oraz montaż na standardowej szynie DIN zapewniają dużą swobodę instalacji. Dzięki zweryfikowanym procedurom sterowania topologią i redundancją protokołu, EK1100 stanowi solidne i wydajne ogniwo budowy dużych i złożonych systemów bazujących na EtherCAT, gwarantujące precyzyjną i odporną komunikację w środowiskach produkcyjnych, technicznych i eksploatacyjnych.
Zasilanie systemowe i polowe, każde 24 V DC, jest dostarczane bezpośrednio do łącznika. Dołączone terminale EtherCAT są zasilane prądem wymaganym do komunikacji z dostarczonego napięcia systemowego. Łącznik może dostarczać maksymalnie 5 V i 2 A. Jeśli wymagany jest wyższy prąd, należy zintegrować terminale zasilania, takie jak EL9410. Zasilanie polowe jest przekazywane do poszczególnych komponentów I/O za pośrednictwem styków zasilania o natężeniu do 10 A. W sieci EtherCAT EK1100 można zainstalować w dowolnym miejscu w sekcji transferu sygnału Ethernet (100BASE-TX) – z wyjątkiem miejsca bezpośrednio przy przełączniku. Sprzęgacze EK9000 i EK1000 nadają się do stosowania przy przełączniku.
Najważniejsze cechy
- Dwa porty RJ45 – górny służy do podłączenia sprzęgacza do sieci EtherCAT, a dolny umożliwia dołączenie kolejnych urządzeń EtherCAT w tym samym segmencie.
- Transmisja 100 Mbit/s przez Ethernet 100BASE-TX – połączenie przewodem Ethernet/EtherCAT minimum Cat.5, ekranowanym.
- Maksymalna odległość między stacjami 100 m – parametr dotyczy połączenia 100BASE-TX.
- Zasilanie 24 V DC (-15%/+20%) – zasilanie systemowe i polowe jest doprowadzane bezpośrednio do sprzęgacza.
- Zasilanie magistrali E-bus do 2 A – przy większym zapotrzebowaniu prądowym należy zastosować dodatkowy terminal zasilający, np. EL9410.
- Styki mocy do 24 V DC i 10 A – zasilanie polowe jest przekazywane przez styki mocy do dołączonych terminali I/O.
- Stopień ochrony IP20 i montaż na szynie DIN 35 mm – wykonanie przeznaczone do instalacji w szafie sterowniczej.
Najczęstsze pytania o EK1100
Do czego służy Beckhoff EK1100?
EK1100 łączy terminale EtherCAT ELxxxx z siecią EtherCAT wykorzystującą transmisję 100BASE-TX. Przekształca telegramy Ethernet na sygnał magistrali E-bus używany przez dołączone terminale.
Ile prądu E-bus może dostarczyć EK1100?
Sprzęgacz zapewnia do 2 000 mA dla magistrali E-bus. Jeżeli zapotrzebowanie dołączonych terminali jest większe, należy zastosować dodatkowy terminal zasilający, np. EL9410.
Czy EK1100 można podłączyć bezpośrednio do switcha Ethernet?
Nie. EK1100 może pracować w części sieci EtherCAT wykorzystującej 100BASE-TX, ale Beckhoff wyklucza jego bezpośrednie podłączenie do switcha. Do takiego zastosowania wskazane są sprzęgacze EK9000 lub EK1000.
Jakie przewody i maksymalną długość połączenia obsługuje EK1100?
Połączenie wymaga ekranowanego przewodu Ethernet/EtherCAT minimum Cat.5. Maksymalna odległość pomiędzy stacjami przy transmisji 100BASE-TX wynosi 100 m.
